Splitter Televes AZ414D 4-fach 14 dB, Frequenzbereich 5–1218 MHz

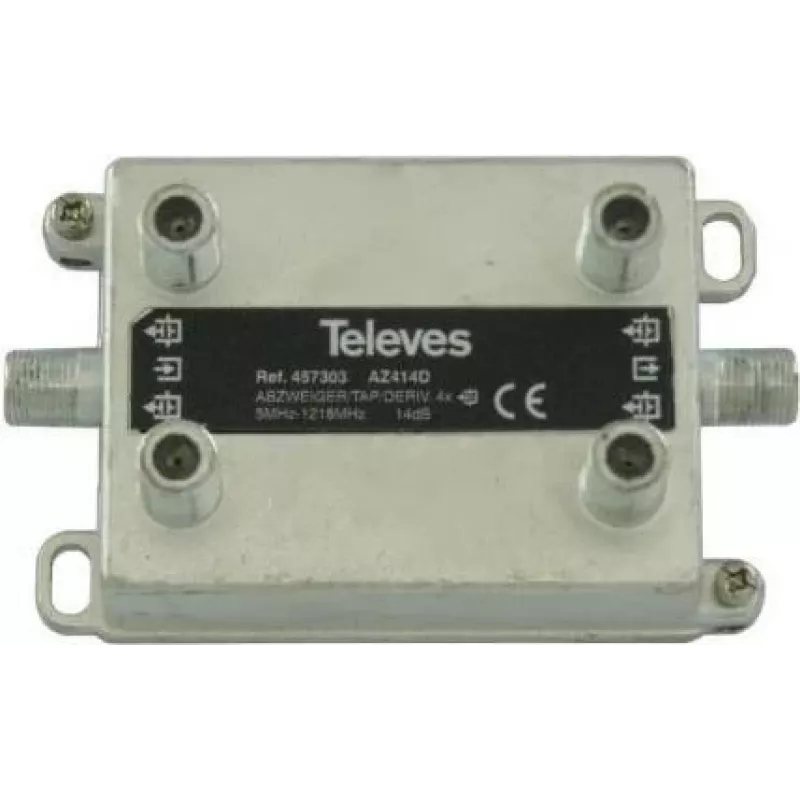

Der Televes AZ414D 4-fach 14 dB Splitter ist ein passives HF-Verteilergerät, das dazu entwickelt wurde, ein einzelnes Koaxialsignal in vier Ausgänge aufzuteilen und dabei die Impedanzanpassung zu erhalten und Signalverschlechterungen über ein breites Frequenzband zu begrenzen. Mit einem Frequenzbereich von 5–1218 MHz unterstützt er terrestrisches Fernsehen, Antennensysteme und Zwischenstufen in kleinen Verteilnetzen, in denen konstante Signalpegel und Isolation zwischen den Ausgängen erforderlich sind.

Vorteile

Der Splitter bietet eine Isolation von 14 dB zwischen den Ausgängen, um Übersprechen zu reduzieren und Störungen durch angeschlossene Zweige zu verhindern. Sein Frequenzbereich von 5 bis 1218 MHz macht ihn kompatibel mit VHF/UHF und vielen Kabelfernseh-Frequenzplänen. Das Gerät ist passiv und benötigt keine Stromversorgung, was eine einfache Installation und geringen Wartungsaufwand gewährleistet. Mit impedanzangepassten Anschlüssen und einem robusten Gehäuse trägt das Gerät dazu bei, die Signalintegrität und stabile Leistung in typischen privaten und kleinen gewerblichen Installationen aufrechtzuerhalten.

Geeignet für

• Antennensignalverteilung in Haushalten und Wohnungen auf mehrere Empfänger
• Kleine Multischalter- oder Verteilerknoten in privaten Installationen
• Ersatz oder Erweiterung bestehender TV-Koaxial-Splitternetze
• Signalaufteilung in Setups, die eine moderate Ausgangsisolation und breite Frequenzabdeckung erfordern

Technische Daten

• Anzahl der Ausgänge: 4
• Isolation zwischen Ausgängen: 14 dB
• Frequenzbereich: 5–1218 MHz
• Impedanz: 75 Ω
• Typ: Passiver HF-Splitter
• Anschlussart: koaxial F-kompatibel

Verwendung

Schließen Sie das eingehende Koaxialkabel, das das Antennen- oder Kabelsignal führt, an den Splitter-Eingang an und verbinden Sie jeden Ausgang mit den Koaxialkabeln, die zu den Empfängern oder weiteren Verteilgeräten führen. Stellen Sie sicher, dass alle Verbindungen fest angezogen sind und verwenden Sie hochwertige Koaxialkabel, um die Einfügedämpfung zu reduzieren. Installieren Sie den Splitter an einem geschützten, trockenen Ort, fern von starken elektrischen Störungen, und vermeiden Sie übermäßiges Biegen der Kabel an den Anschlussstellen. Da das Gerät passiv ist, ist kein Stromanschluss erforderlich.

Empfehlungen

Für eine optimale Leistung platzieren Sie den Splitter nahe der Signalquelle, um die Kabellänge auf der Eingangsseite zu minimieren, und verwenden Sie verlustarme Koaxialkabel (75 Ω) für die Strecken zu den Empfängern. Wenn die Signalpegel nach der Aufteilung niedrig sind, sollten Sie einen Verstärker oder einen Verteilverstärker vor dem Splitter einsetzen, anstatt mehrere passive Splitter zu kaskadieren. Überprüfen Sie die Systemimpedanz und stellen Sie sicher, dass die Anschlüsse korrosionsfrei sind, um eine langfristige Zuverlässigkeit zu gewährleisten.
