Spannungsreglerplatine H-TRONIC 130312 für LM317-T Ausgangsspannung 1,2–32 V DC (bestückte Einheit mit Regler)

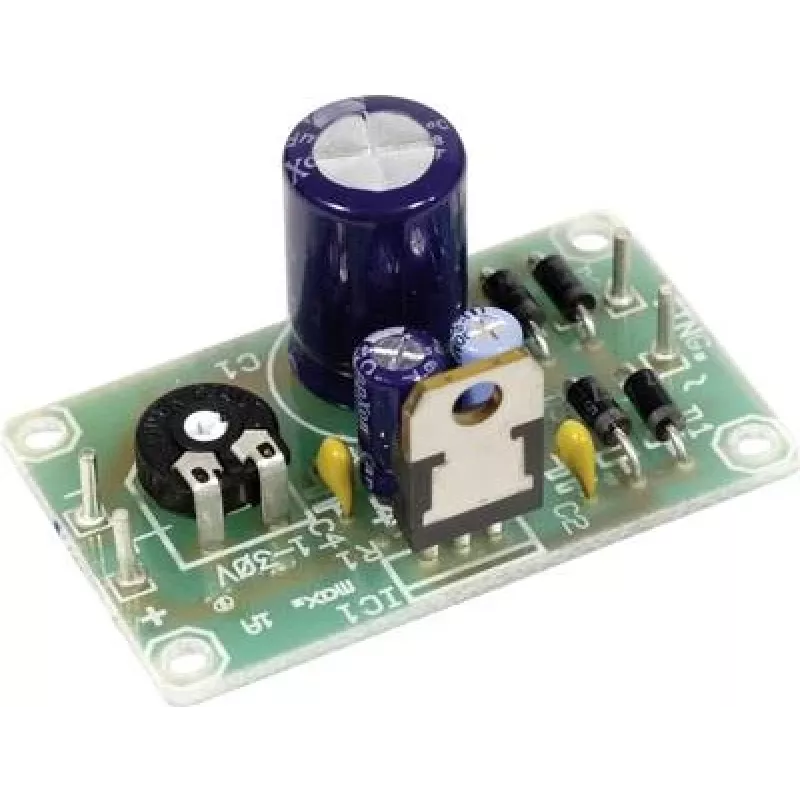

Die bestückte Spannungsreglerplatine H-TRONIC 130312 ist um den einstellbaren LM317-T-Regler aufgebaut und bietet eine kompakte, sofort einsatzbereite Lösung zur Erzeugung einer stabilen DC-Ausgangsspannung zwischen 1,2 und 32 V. Die Einheit enthält den montierten Regler und alle erforderlichen passiven Komponenten auf einer kleinen Leiterplatte und eignet sich somit für Labornetzteile, Prototypen, Reparaturen und eingebettete Anwendungen, bei denen eine kompakte einstellbare Spannungsquelle benötigt wird.

Vorteile

Die bestückte Platine spart Zeit im Vergleich zum Aufbau einer Reglerschaltung aus Einzelteilen und gewährleistet eine korrekte Montage und Abstände für den LM317-T im TO-220-Format. Sie bietet einen weiten Ausgangsspannungsbereich von 1,2 bis 32 V und unterstützt Ströme bis zu 1 A, was den Einsatz mit einer Vielzahl von Niedrigleistungsschaltungen ermöglicht. Die kompakte PCB (ca. 31 mm × 50 mm) und die beiliegende detaillierte Montage- und Bedienungsanleitung vereinfachen die Installation und Integration in Projekte.

Geeignet für

• Labornetzteile für Hobby- und Laboranwendungen
• Prototyping und Elektronikentwicklung
• Reparatur und Austausch defekter einstellbarer Leistungsmodule
• Eingebettete Geräte, die eine kleine einstellbare DC-Quelle erfordern

Technische Daten

• Ausgangsspannungsbereich: 1,2–32 V DC
• Maximaler Ausgangsstrom: 1 A
• Maximal zulässige Eingangsspannung: 25 V AC (oder entsprechende DC)
• Reglertyp: einstellbarer Linearregler (LM317-T) im TO-220-Format montiert
• PCB-Abmessungen: ca. 31 mm (Breite) × 50 mm (Länge)
• Enthält montierten Regler und erforderliche passive Komponenten
• Wird als bestückte Einheit mit Dokumentation geliefert

Verwendung

Schließen Sie die Eingangsklemmen an eine ausreichend bemessene ungeregelte DC- oder AC-Quelle innerhalb des angegebenen Eingangsspannungsbereichs an und beachten Sie bei DC-Anschlüssen die Polarität. Stellen Sie die Ausgangsspannung mit dem bordeigenen Potentiometer oder den Einstellpunkten ein, bis die gewünschte Ausgangsspannung erreicht ist, und überprüfen Sie Spannung und Stromgrenzen mit einem Multimeter, bevor Sie empfindliche Lasten anschließen. Befestigen Sie den TO-220-Regler an einem Kühlkörper, wenn die Anwendung sich dem maximalen Strom nähert oder ein längerer Betrieb mit erhöhter Verlustleistung zu erwarten ist.

Empfehlungen

Für einen zuverlässigen Betrieb halten Sie die Eingangsspannung mindestens einige Volt über der erforderlichen Ausgangsspannung, um einen Regelreserve zu gewährleisten, und sorgen Sie für ausreichende Kühlung, wenn Ströme nahe 1 A entnommen werden. Verwenden Sie kurze, niederohmige Leitungen und einen geeigneten Schutz (Sicherungen oder Strombegrenzung) für die angeschlossenen Schaltungen. Beachten Sie die beiliegende Dokumentation für detaillierte Montage- und Sicherheitshinweise.
