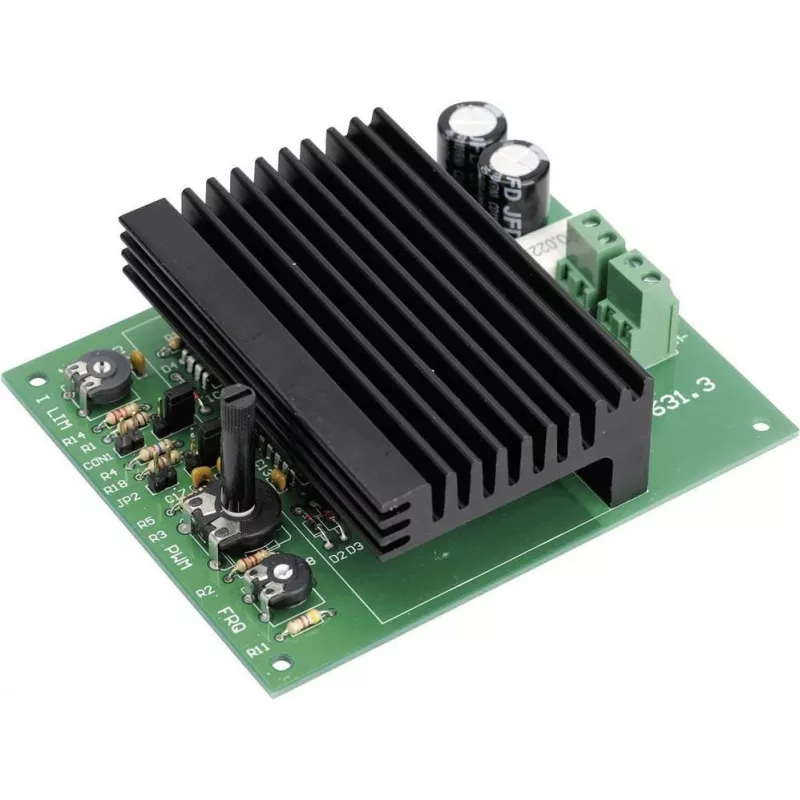

DC-Drehzahlregler-Modul H-TRONIC 191507 — 12V/24V, bis zu 10A

Das H-TRONIC DC-Drehzahlregler-Modul 191507 ist ein kompaktes elektronisches Modul zur Steuerung der Drehzahl von Gleichstrommotoren oder zur Leistungsregelung von Gleichstromverbrauchern in 12V- und 24V-Systemen. Das Modul benötigt eine Versorgungsspannung von 12 V oder 24 V und bietet einen einstellbaren Ausgang für Ströme bis zu 10 A. Es eignet sich für kleine Maschinen, Werkstattausrüstung, Modellbau und Fahrzeugzubehör, wenn eine präzise Steuerung der Motordrehzahl oder Ausgangsleistung erforderlich ist und der Betriebsstrom innerhalb des Nennwerts bleibt.

Vorteile

Der Regler zeichnet sich durch eine kompakte Bauform und die einfache Integration in bestehende 12V/24V-Installationen aus. Sein einstellbarer Ausgang ermöglicht eine gleichmäßige Regelung der Motorgeschwindigkeit oder der Beleuchtungsintensität ohne aufwändige Konfiguration. Das Gerät ist für Dauerströme bis zu 10 A ausgelegt und eignet sich daher für viele Niederspannungs-Gleichstromanwendungen. Das Design legt Wert auf einfache Verkabelung und benutzerfreundliche Einstellung, was eine schnelle Installation in Hobby- und leichten Industrieprojekten ermöglicht.

Geeignet für

• Drehzahlregelung kleiner Gleichstrommotoren in Werkstattwerkzeugen und Modellprojekten
• Leistungsregelung für 12V/24V-Beleuchtung und Lampen (Dimmen innerhalb der Gerätegrenzen)
• Lüfter, Pumpen und andere Niederspannungs-Verbraucher in Fahrzeug- oder Marinesystemen
• Prototyping und Nachrüstung vorhandener 12V/24V-Geräte mit variablem Ausgang

Technische Hauptdaten

• Betriebsspannung: 12 V / 24 V DC
• Maximaler Ausgangsstrom: bis zu 10 A
• Einstellbarer Ausgang für stufenlose Regelung von Motordrehzahl oder Verbraucherleistung
• Kompakte Bauform als Elektronikmodul zur Inline-Integration
• Einfache Verkabelung und manuelle Einstellung

Anwendung

Schalten Sie das Modul in Reihe zwischen die Gleichstromquelle (12 V oder 24 V) und den Motor oder Verbraucher und beachten Sie die richtige Polarität. Verwenden Sie die eingebaute Steuerung (Potentiometer oder Einstellschnittstelle), um den Ausgangspegel zu ändern und Drehzahl oder Leistung zu regeln. Stellen Sie sicher, dass der angeschlossene Verbraucher nicht mehr als 10 A zieht, und sorgen Sie bei Dauerbetrieb mit hohen Strömen für ausreichende Kühlung oder Belüftung. Überprüfen Sie vor dem Einschalten die Verkabelung und Isolierung und testen Sie den Einstellbereich zunächst bei niedrigen Werten.

Empfehlungen

Für einen zuverlässigen Betrieb montieren Sie das Modul an einem Ort mit ausreichender Luftzirkulation und halten Sie die Umgebungstemperatur im vom Hersteller empfohlenen Bereich. Schließen Sie induktive Lasten nicht ohne geeignete Entstörung an, wenn der Motor oder Verbraucher elektrische Störungen erzeugt. Bei Verwendung in Fahrzeugen oder mobilen Geräten sorgen Sie für stabile Versorgungsspannung und sichere Verbindungen, um transiente Spannungsspitzen zu vermeiden. Wenn Dauerströme nahe der 10-A-Grenze erreicht werden, ziehen Sie zusätzliche Wärmeableitungsmaßnahmen oder einen höher belastbaren Regler in Betracht.
