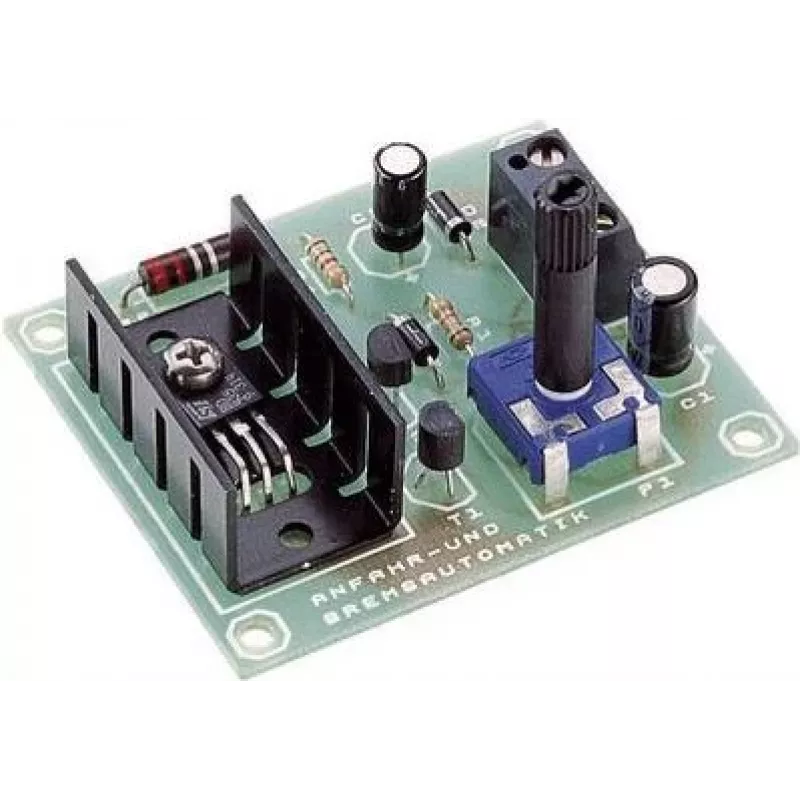

H-TRONIC Automatische Start- und Bremssteuerung Bausatz 199354

Dieser H-TRONIC Bausatz für automatische Start- und Bremssteuerung zeichnet sich durch präzise, einstellbare Beschleunigung und Verzögerung für Bürsten-DC-Motoren aus – ein unverzichtbares Upgrade für einen sanften, realistischen Betrieb in Modellbahnen, Automatisierung und Robotik. Im Gegensatz zu einfachen Ein-/Aus-Schaltern rampt er die Motordrehzahl allmählich hoch und verhindert ruckartige Starts und plötzliche Stopps, die Züge entgleisen lassen oder mechanische Komponenten beschädigen können.

Highlights

• Einstellbare Beschleunigungs- und Verzögerungszeit (ca. 0–10 Sekunden jeweils) über onboard Potentiometer
• PWM-Ausgang für effiziente, geräuscharme Motorsteuerung
• Weite Betriebsspannung von 12–24 V DC, kompatibel mit gängigen Netzteilen
• Bewältigt bis zu 3 A Dauerstrom, 5 A Spitzenstrom
• Positiver Schalteingang – funktioniert mit Schaltern, Relais oder Bedienpulten
• Kompakte Platine (70 x 50 mm) mit Schraubklemmen für einfache Verkabelung
• Lötbausatz: alle Komponenten enthalten, Montage erforderlich

Im täglichen Einsatz

Verdrahten Sie das Modul zwischen Ihrer Stromquelle und dem Motor, stellen Sie die gewünschten Beschleunigungs- und Bremszeiten mit den beiden Trimmern ein und lösen Sie es mit einem einfachen Schalter oder Relais aus. Der Motor rampt sanft auf volle Geschwindigkeit hoch und gleitet allmählich zum Stillstand – das erhöht den Realismus von Modellbahnanlagen oder schützt mechanische Systeme vor abrupten Bewegungen. Der niedrige Ruhestrom (ca. 10 mA) macht es für batteriebetriebene Projekte geeignet.

Technische Daten

• Produkttyp: Elektronikmodul-Bausatz
• Funktion: Automatische Start- und Bremssteuerung
• Motorkompatibilität: Bürsten-DC-Motoren
• Betriebsspannung: 12–24 V DC
• Max. Dauerausgangsstrom: 3 A
• Spitzenausgangsstrom: 5 A (kurzzeitig)
• Einstellbare Beschleunigungszeit: ca. 0–10 s
• Einstellbare Verzögerungszeit: ca. 0–10 s
• Steuereingang: Positiv schaltend (Schalter oder Relais)
• Ausgangstyp: PWM
• Ruhestromverbrauch: ca. 10 mA
• Betriebstemperaturbereich: -15 bis +50 °C
• Anzahl Steuerkanäle: 1
• Anschlussart: Schraubklemmen
• Platinenabmessungen: 70 x 50 mm
• Montage erforderlich: Ja (Lötbausatz)
• Anwendungsbereiche: Modellbahnen, Automatisierung, Robotik, DIY-Projekte

Abschließende Anmerkung

Für Hobbyisten und Ingenieure, die eine sanfte Motorsteuerung verlangen, liefert dieser Bausatz zuverlässige Leistung in einem kompakten, einfach zu integrierenden Paket. Bauen Sie ihn selbst zusammen und passen Sie das Bewegungsprofil genau an Ihre Bedürfnisse an.
