Spannungsregler-Platinenkit H-TRONIC für LM317-T Ausgang 1,2–32 V DC (Kit ohne Regler)

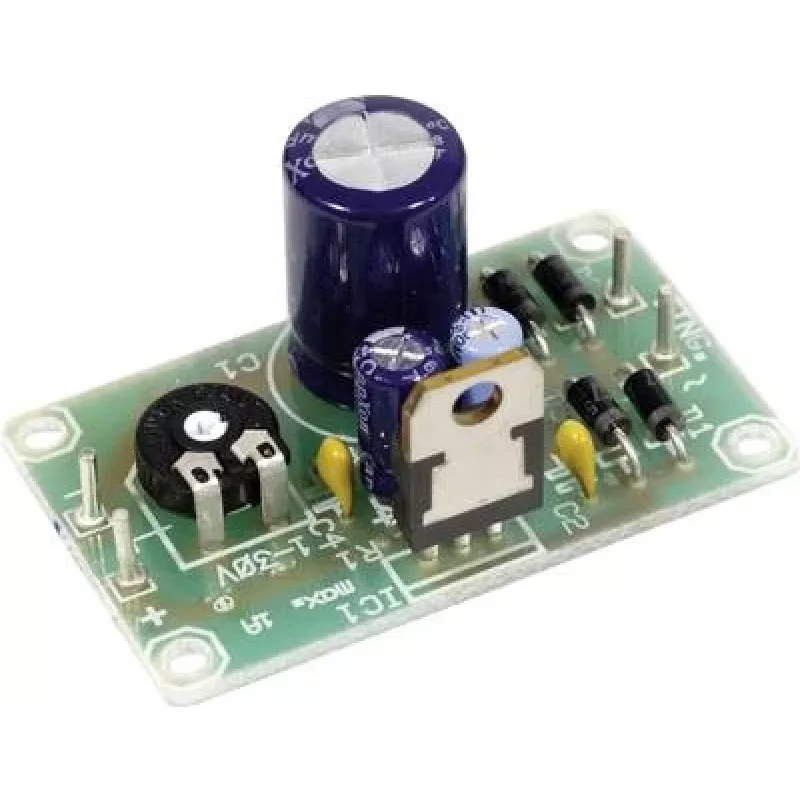

Platinenkit von H-TRONIC für den Aufbau eines einstellbaren Spannungsreglers auf Basis des LM317-T mit einem Ausgangsspannungsbereich von 1,2–32 V DC. Die Platine wird als Kit ohne den LM317-Regler geliefert und bietet ein kompaktes Layout mit Lötpads für den Regler im TO-220-Gehäuse, einen Footprint für ein Trimmpotentiometer zur Einstellung der Ausgangsspannung, Montagebohrungen und deutlich gekennzeichnete Anschlüsse für Eingang, Ausgang und Einstellung. Das Kit enthält eine detaillierte Aufbauanleitung und ist für die Elektronikmontage, das Prototyping und Stromversorgungsprojekte gedacht, die einen manuell einstellbaren DC-Ausgang erfordern.

Vorteile

Die Leiterplatte bietet ein fertiges Layout für eine bewährte LM317-Reglerschaltung und reduziert den Zeitaufwand für das Entwerfen und Ätzen eigener Platinen. Klare Siebdruckbeschriftungen und spezielle Lötpads vereinfachen die Bauteilplatzierung und das Löten, während der Footprint für das Trimmpotentiometer eine Feineinstellung der Ausgangsspannung zwischen 1,2 und 32 V DC ermöglicht. Montagebohrungen erleichtern die Befestigung der Platine in Gehäusen oder auf Testaufbauten. Da der Regler nicht enthalten ist, können Sie das genaue LM317-T-Bauteil und die für Ihre Anwendung geeignete thermische Montagemethode auswählen.

Geeignet für

• Aufbau einstellbarer Labornetzteile für Elektroniktests
• Prototyping von Schaltungen, die eine variable Gleichspannungsquelle benötigen
• Reparatur oder Aufrüstung vorhandener Geräte mit LM317-basierter Regelung
• Lernprojekte und praktisches Kennenlernen linearer Spannungsregler

Wichtige Spezifikationen

• Ausgangsspannungsbereich: 1,2–32 V DC
• Maximal empfohlene Eingangsspannung: bis zu 25 V AC (Reglergrenzen beachten)
• Regler-Footprint: TO-220-Gehäuse (LM317-T-kompatibel)
• Platinenabmessungen: ca. 50 mm (Länge) × 31 mm (Breite)
• Enthält Lötpads für Trimmpotentiometer, Eingangs-/Ausgangs-/Einstellklemmen und Montagebohrungen
• Lieferumfang: Kit ohne LM317-Regler; Aufbauanleitung enthalten

Anwendung

Bestücken Sie die Platine gemäß der mitgelieferten Anleitung: Löten Sie das Trimmpotentiometer, die Anschlussklemmen und alle in der Aufbauanleitung angegebenen Kondensatoren oder Widerstände ein. Setzen Sie den LM317-T-Regler in den TO-220-Footprint ein und bringen Sie bei Bedarf einen geeigneten Kühlkörper an, wobei Sie die Befestigungsmöglichkeiten der Platine und isolierende Hardware verwenden, wenn eine Isolierung erforderlich ist. Legen Sie die Eingangsspannung innerhalb der angegebenen Grenzen an, stellen Sie mit dem Trimmpotentiometer die gewünschte Ausgangsspannung ein und überprüfen Sie den Ausgang mit einem Multimeter, bevor Sie empfindliche Lasten anschließen.

Empfehlungen

Verwenden Sie einen LM317-T-Regler, der für die erwartete Spannungsdifferenz und den Laststrom ausgelegt ist, und sorgen Sie für ausreichende Wärmeableitung. Beachten Sie die richtige Polarität und Erdung beim Anschließen von Eingang und Ausgang. Befolgen Sie die Aufbauanleitung hinsichtlich der empfohlenen Kondensatorplatzierung, um die Reglerstabilität zu gewährleisten. Wählen Sie für dauerhafte oder Hochleistungslasten einen Regler mit geeigneten thermischen Eigenschaften und montieren Sie ihn auf einem Kühlkörper; ziehen Sie eine Absicherung des Eingangs für zusätzlichen Schutz in Betracht.
