SILVERSTONE SAS-auf-4×SATA-Kabel CPS05-RE 0,6 m SFF-8643 auf 4×7-pol. SATA

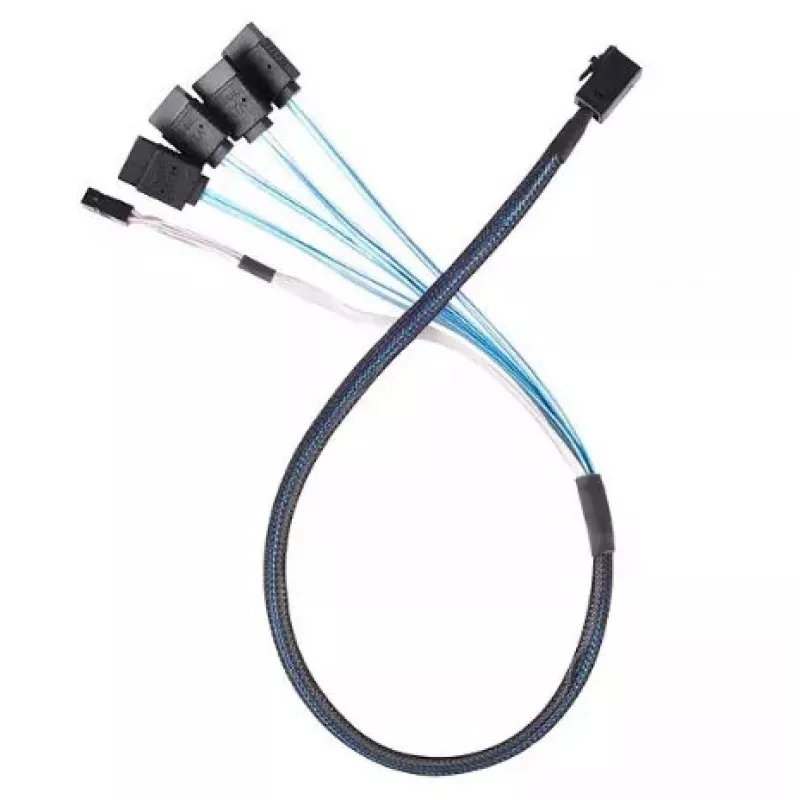

SILVERSTONE CPS05-RE Mini SAS SFF-8643 auf 4×SATA 7-pol. Kabel, 0,6 m ist ein zweckgebundenes Breakout-Kabel, das einen einzelnen SFF-8643 Mini SAS HD Port in vier unabhängige SATA 7‑pol. Verbindungen umwandelt. Das Kabel folgt der SAS 3.0 Spezifikation und bietet bis zu 12 Gb/s pro Lane sowie eine Komplettlösung für den Anschluss mehrerer HDDs oder SSDs in Servern, Speichergehäusen und RAID-Adapter-Konfigurationen. Die 600 mm Länge und die industriell gefertigte Gewebeummantelung sind für kompakte Systemverlegung ausgelegt und gewährleisten mechanischen Schutz sowie elektromagnetische Abschirmung.

Vorteile

Das CPS05-RE unterstützt SAS 3.0 Geschwindigkeiten (12 Gb/s pro Lane) und verwendet einen dicken, geschirmten Mini‑SAS SFF-8643 Stecker kombiniert mit vier SATA 7‑pol. Steckern, um einen zuverlässigen Datendurchsatz sicherzustellen. Die Sideband-(SGPIO)-Verbindung ist für Statussignalisierung und Laufwerksaktivitätsüberwachung in kompatiblen Backplanes und Gehäusen enthalten. Die robuste Steckerkonstruktion und die vier unabhängigen Lanes liefern stabile Leistung für den kontinuierlichen Server- oder Workstation-Betrieb. Die 0,6 m Länge gleicht Reichweite und Kabelmanagement in kompakten Aufbauten aus.

Geeignet für

• Anschluss mehrerer SATA HDDs oder SSDs an einen Mini‑SAS SFF-8643 Port an RAID-Controllern oder Hostadaptern
• Interne Kabelführung in Rackmount-Servern und Speichergehäusen
• Workstation-Konfigurationen, die ein Breakout von einem einzelnen Mini‑SAS HD Port erfordern
• Ersatz oder Aufrüstung bestehender Mini‑SAS-auf-SATA Breakout-Verbindungen

Technische Daten

• Anschluss A: Mini‑SAS HD SFF‑8643 (36‑pol.)
• Anschluss B: 4 × SATA 7‑pol. Stecker
• Unterstützter Standard: SAS 3.0 (12 Gb/s pro Lane)
• Lanes: 4 unabhängige Datenlanes
• Kabellänge: 600 mm (0,6 m)
• Schirmung: geflochtene/industrielle Gewebeummantelung mit geschirmten Leitern
• Sideband: SGPIO/Sideband-Signal zur Laufwerksaktivitäts- und Statusanzeige unterstützt

Verwendung

Installieren Sie den Mini‑SAS SFF‑8643 Stecker im Zielport des RAID-Controllers, Hostadapters oder Backplanes und stellen Sie sicher, dass die Verriegelung für einen sicheren Sitz einrastet. Verlegen Sie das 0,6 m Kabel innerhalb des Gehäuses unter Vermeidung enger Biegungen und übermäßiger Spannung und verbinden Sie dann jeden SATA 7‑pol. Stecker mit den einzelnen SATA-Geräteanschlüssen an HDDs oder SSDs. Überprüfen Sie die Kompatibilität der Sideband-/SGPIO-Verkabelung mit der Backplane oder dem Gehäuse, falls Laufwerksaktivitätsanzeigen und Statusmeldungen erforderlich sind. Versorgen Sie die Geräte separat über das Systemnetzteil, da dieses Kabel nur Datensignale führt.

Empfehlungen

Für einen zuverlässigen Betrieb vermeiden Sie scharfe Biegungen und Bereiche mit hoher Kompression beim Verlegen des Kabels; halten Sie sanfte Kurven ein und fixieren Sie es mit Kabelbindern ohne übermäßiges Festziehen. Bestätigen Sie die Kompatibilität der SGPIO-Signale mit dem Gehäuse oder der Backplane vor der Inbetriebnahme und verwenden Sie das Kabel nur in der vorgesehenen internen Umgebung von Servern und Speichersystemen, um die Schirmung und Steckerintegrität zu erhalten.
