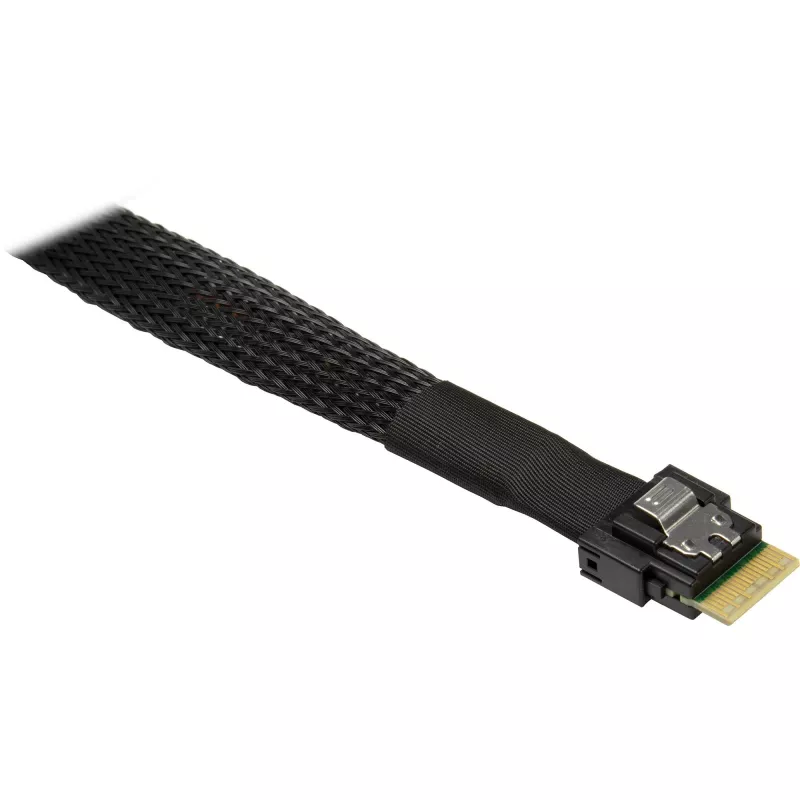

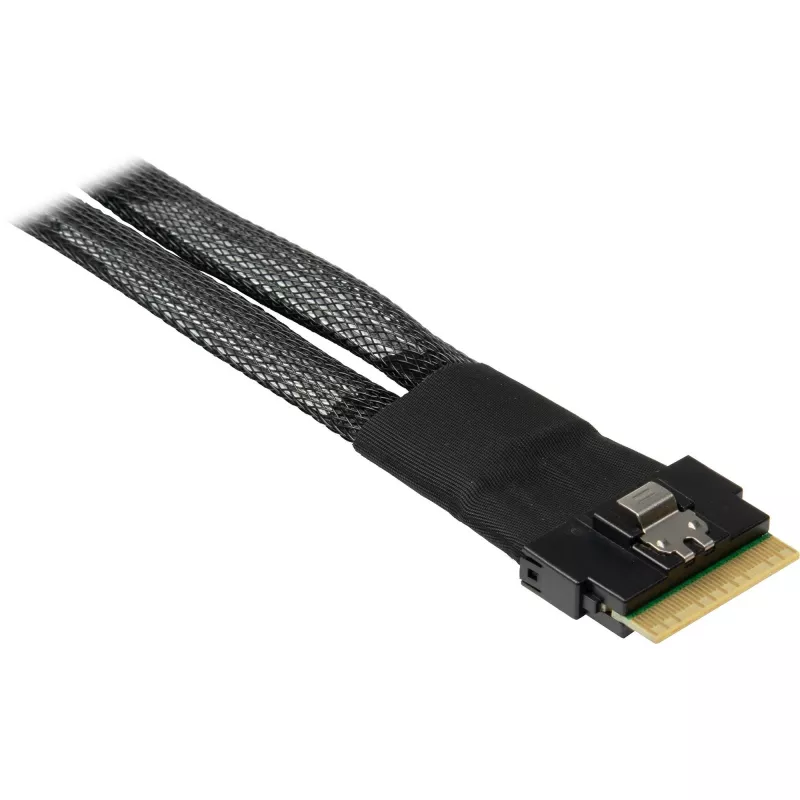

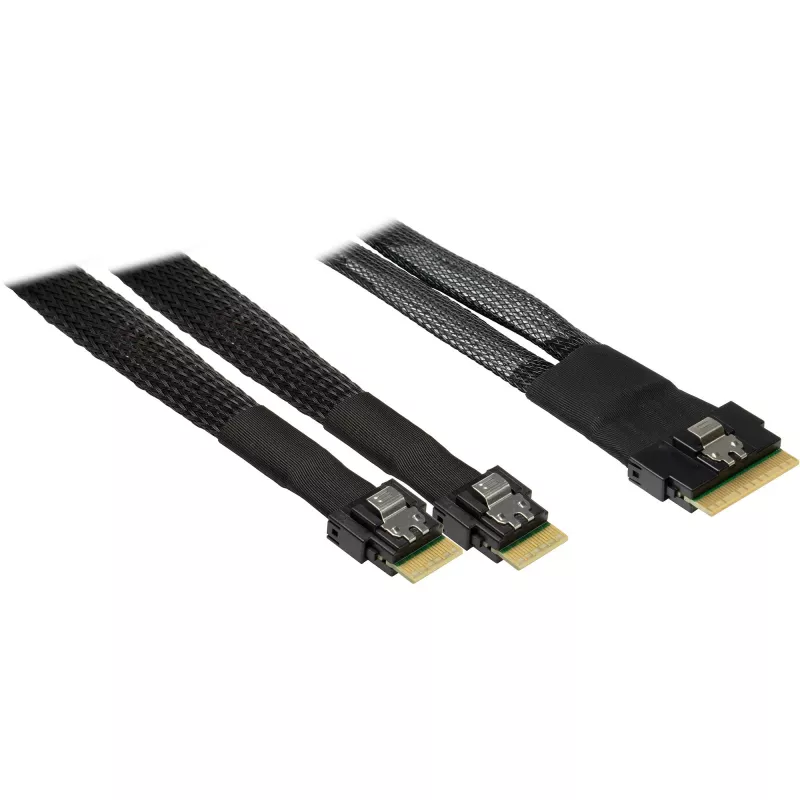

INTER-TECH Kabel SFF-8654-8i auf 2× SFF-8654-4i, 70 cm internes Split-Kabel

INTER-TECH Kabel SFF-8654-8i auf 2× SFF-8654-4i, 70 cm internes Split-Kabel ist eine interne Hochgeschwindigkeits-Datenverbindung, die eine einzelne 8-Lane-SFF-8654-Verbindung in zwei unabhängige 4-Lane-SFF-8654-Verbindungen aufteilt. Für den Einsatz in Servern, Speichergehäusen und Rack-Systemen konzipiert, unterstützt das Kabel SAS/SATA-Backplanes und Controller mit SFF-8654-Schnittstellen und gewährleistet dabei Signalintegrität und eine kompakte Kabelführung im Gehäuseinneren.

Vorteile

Das Kabel bietet eine zuverlässige interne Split-Lösung, die den Bedarf an zusätzlichen Adaptern oder aufwendigen Neuverkabelungen reduziert. Mit einer festen Länge von 70 cm und abgestimmten Hochgeschwindigkeits-Paaren erhält es die Signalqualität für Multi-Lane-SAS/SATA-Konfigurationen und vereinfacht gleichzeitig das Kabelmanagement in dichten Rack-Umgebungen. Die Einzelkabel-Aufteilung verringert Kabelsalat und ermöglicht eine einfache Installation ohne externe Konverter.

Geeignet für

• Verbindung eines einzelnen SFF-8654-8i-Controller-Ports mit zwei SFF-8654-4i-Backplane-Eingängen
• Interne Verkabelung in 1U–4U Server- und Speichergehäusen
• Aufrüstung oder Organisation der Verkabelung in Rechenzentrums-Rack-Systemen
• Umgebungen, die eine getrennte Lane-Führung für SAS/SATA-Geräte erfordern

Technische Spezifikationen

• Anschluss A: SFF-8654-8i (einzelner interner 8-Lane-Anschluss)
• Anschluss B: 2 × SFF-8654-4i (zwei separate interne 4-Lane-Anschlüsse)
• Länge: 70 cm (fest, internes Kabel)
• Anwendung: Interne Hochgeschwindigkeits-SAS/SATA-Lane-Aufteilung
• Kabeltyp: Mehrlagig geschirmtes internes Datenkabel mit abgestimmten Paaren
• Montageort: Interne Verlegung in Server-/Speichergehäusen

Verwendung

Installieren Sie das Kabel in einem ausgeschalteten System, indem Sie den SFF-8654-8i-Stecker in den entsprechenden Controller- oder Host-Port stecken und die abgezweigten Enden zu den beiden SFF-8654-4i-Backplane- oder Geräte-Eingängen führen. Achten Sie darauf, dass die Stecker passgenau zu den Buchsen ausgerichtet und vollständig eingerastet sind, um einen sicheren elektrischen Kontakt zu gewährleisten. Verlegen Sie das Kabel so, dass scharfe Biegungen und Störungen durch Lüfter oder heiße Komponenten vermieden werden, und sichern Sie es mit vorhandenen Kabelbindern oder Gehäuseclips, um Zugbelastung auf die Stecker zu verhindern. Schalten Sie das System nach der Installation ein und überprüfen Sie, ob beide verbundenen Lanes vom Controller und den Geräten erkannt werden.

Empfehlungen

Verwenden Sie dieses interne Split-Kabel nur mit kompatiblen SFF-8654-Ports und -Geräten. Vermeiden Sie übermäßige Biegeradien und halten Sie Abstand zu Hochleistungs- oder Hitzequellen. Für optimale Leistung befolgen Sie die Anweisungen des Server- oder Backplane-Herstellers zur internen Kabelführung und Lane-Zuweisung und bestätigen Sie die Firmware- oder Controller-Einstellungen, wenn Sie einen einzelnen 8-Lane-Port auf zwei 4-Lane-Ziele aufteilen.
