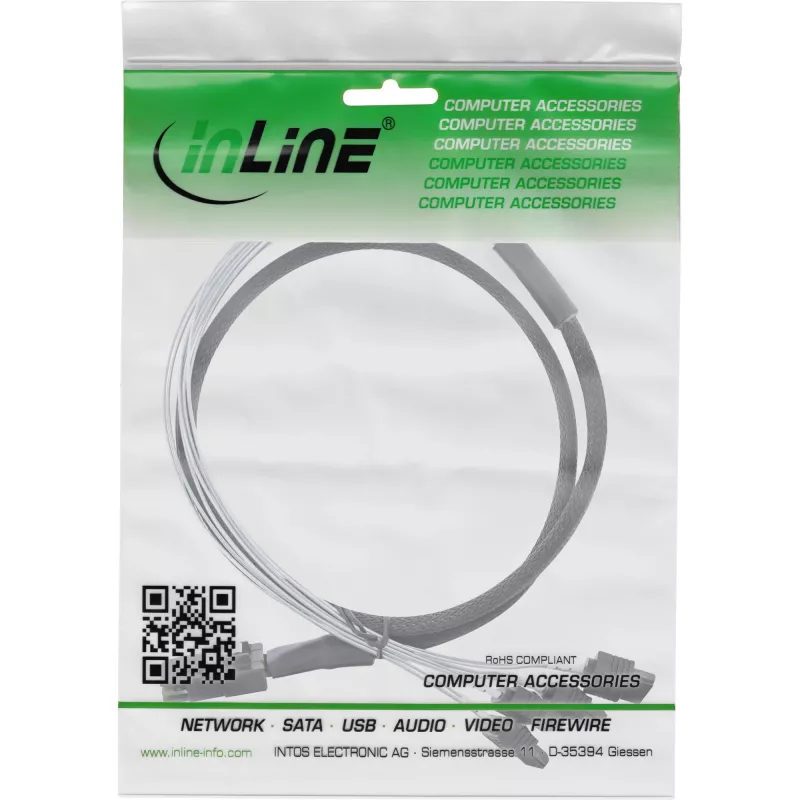

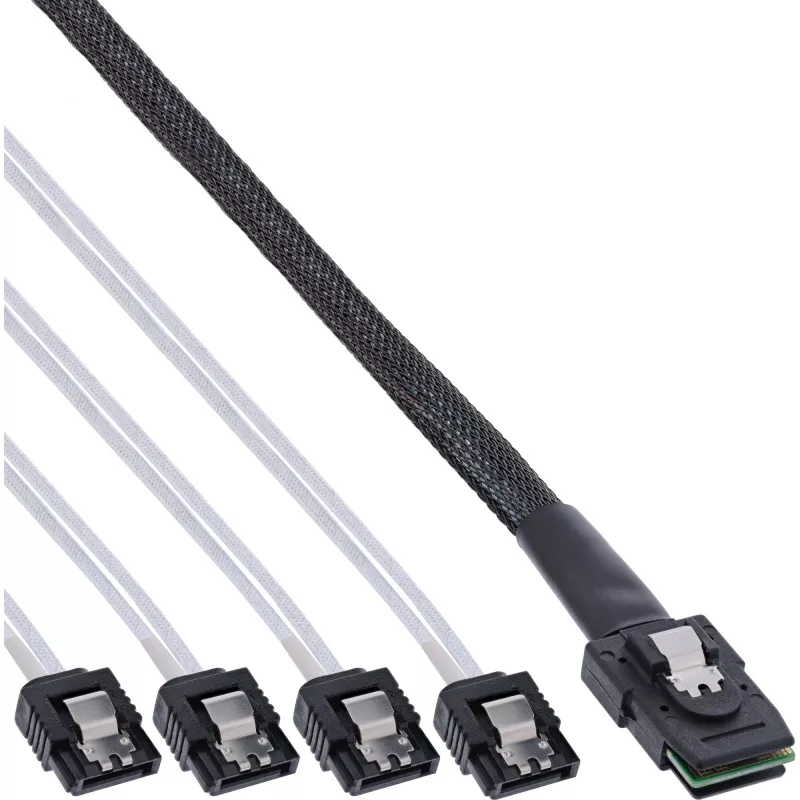

InLine SAS-Kabel Mini SAS SFF8087 auf 4x SATA direkt OCR 1m

SAS-Kabel Mini SAS SFF8087 (36‑polig) auf 4× SATA, 1:1-Belegung (gerade through / Reverse Breakout, OCR) zum Anschluss von Laufwerken oder Backplanes an einen Host-Controller mit vier SATA-Anschlüssen. Unterstützt Datenübertragungsraten bis zu 6 Gbit/s. Überprüfen Sie vor der Verwendung die Anschlussbelegung, um die Kompatibilität mit Ihrem Gerät sicherzustellen.

Vorteile

Dieses Mini SAS SFF‑8087 auf 4× SATA Kabel bietet eine Einzelkabellösung zum Anschluss eines SAS-Host-Ports an bis zu vier SATA-Geräte mit einer 1:1 (Reverse) Pinbelegung. Das Kabel unterstützt Standard-6-Gbit/s-SATA-Signalisierung, reduziert Kabelsalat durch Ersatz mehrerer einzelner SATA-Kabel und eignet sich für Rack- und Serverumgebungen, in denen zuverlässige Backplane- oder Direktlaufwerksverbindungen erforderlich sind.

Geeignet für

• Anschluss eines SAS-Controllers an bis zu vier SATA-Laufwerke (Reverse Breakout)
• Verbindung interner Laufwerks-Backplanes mit einem Host mit vier SATA-Anschlüssen, wenn eine Reverse-Belegung erforderlich ist
• Verkabelung in Server- und Speichergehäusen, in denen ein Mini SAS SFF‑8087 Port verfügbar ist

Technische Daten

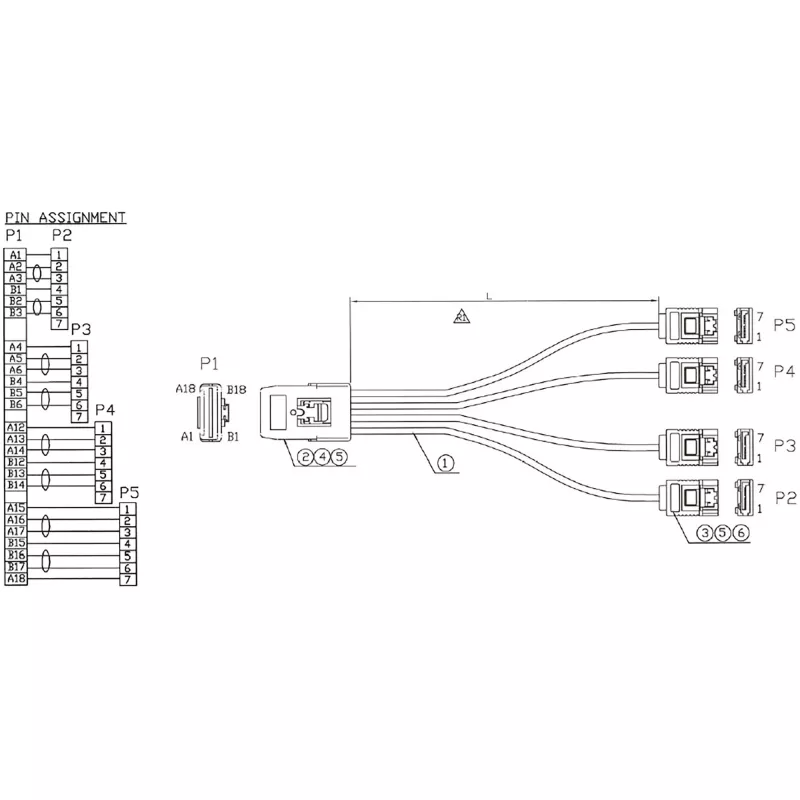

• Anschluss A: Mini SAS SFF‑8087 (36‑polig)
• Anschluss B: 4 × SATA (direkte 1:1-Belegung, Reverse Breakout / OCR)
• Länge: 1 m
• Datenrate: bis zu 6 Gbit/s pro Lane (SATA III)
• Hersteller: InLine, MPN: 27620B, EAN: 4043718217830

Verwendung

Identifizieren Sie den Mini SAS SFF‑8087 Port am Host-Controller und die SATA-Anschlüsse an den Laufwerken oder der Backplane. Verbinden Sie das SFF‑8087 Ende mit dem SAS-Host-Port und stecken Sie die vier SATA-Stecker in die entsprechenden SATA-Buchsen der Laufwerke oder der Backplane. Stellen Sie den festen Sitz aller Anschlüsse sicher, bevor Sie das System einschalten. Stellen Sie sicher, dass der Host-Controller und die Zielgeräte eine Reverse (1:1) Breakout-Belegung unterstützen; andernfalls verwenden Sie bei Bedarf die Crossover (Forward) Variante.

Empfehlungen

Bestätigen Sie die erforderliche Pinbelegung (Reverse vs. Forward Breakout) beim Gerätehersteller oder im Servicehandbuch vor der Installation. Die Verwendung der falschen Belegung kann die ordnungsgemäße Erkennung verhindern oder Verbindungsprobleme verursachen. Gehen Sie vorsichtig mit den Anschlüssen um, um ein Verbiegen der Pins zu vermeiden, und sorgen Sie für sichere, vollständig eingerastete Verbindungen.
