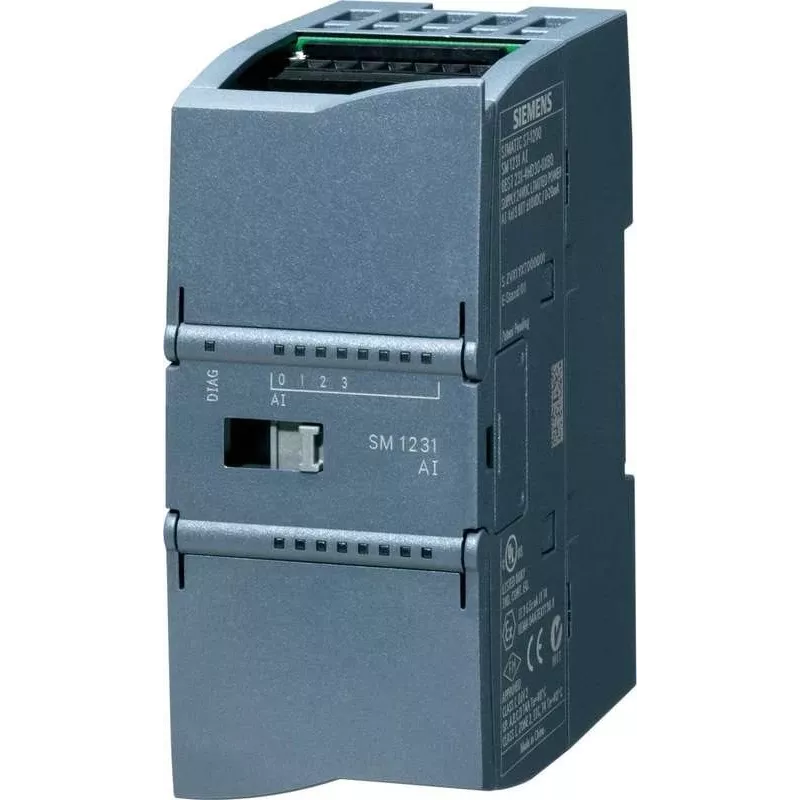

Siemens SIMATIC S7-1200 SM 1231 Analog-Eingangsmodul 6ES7231-4HD32-0XB0, 4 AI, 0-20mA/4-20mA, 13-Bit, Steckbare Klemmen

Automatisierungstechniker, die die SIMATIC S7-1200 SPS in Prozessleitsysteme integrieren, benötigen oft eine präzise Stromsignalerfassung von Feldtransmittern. Das Siemens SM 1231 Analog-Eingangsmodul 6ES7231-4HD32-0XB0 bietet vier 13-Bit-Analogeingänge für 0-20 mA oder 4-20 mA Stromschleifen, wodurch eine genaue Überwachung von Druck, Durchfluss, Füllstand oder Temperatur in industriellen Umgebungen ermöglicht wird.

Hauptspezifikationen

• 4 Analogeingänge, konfigurierbar für 0-20 mA oder 4-20 mA Stromsignale
• 13-Bit-Auflösung mit 0,625 µA pro Bit für hohe Messpräzision
• Steckbarer Klemmenblock für schnelle Verdrahtung und Modulaustausch
• Kompakte 45 mm Breite für platzsparende Schaltschrankinstallation
• Betrieb mit 24 V DC über den S7-1200 Rückwandbus
• Unterstützt Diagnose für Drahtbruch- und Überlauf/Unterlauf-Erkennung
• CE-, UL- und cULus-zertifiziert für den globalen industriellen Einsatz

Warum dieses Produkt wählen

Dieses Modul erweitert die nativen I/Os der S7-1200 um dedizierte analoge Stromeingänge und macht externe Signalwandler überflüssig. Seine hohe Auflösung und integrierte Diagnose reduzieren die Inbetriebnahmezeit und verbessern die Systemzuverlässigkeit. Die steckbaren Klemmen vereinfachen die Wartung und ermöglichen eine Vorverdrahtung sowie einen schnellen Modulaustausch ohne Neuverdrahtung.

Ideale Anwendungsfälle

• Anschluss von 2-Draht- oder 4-Draht-4-20 mA-Transmittern für Prozessvariablen
• Überwachung analoger Sensoren in Verpackungs-, Materialhandhabungs- und HLK-Systemen
• Nachrüstung bestehender S7-1200-Installationen mit zusätzlichen analogen Kanälen
• Datenerfassungsanwendungen, die eine 13-Bit-Strommessung erfordern

Gut zu wissen

Das Modul ist mit allen SIMATIC S7-1200 CPUs (Firmware V4.0 oder höher) kompatibel und kann direkt rechts neben der CPU oder anderen Signalmodulen montiert werden. Es bezieht seine Versorgung über den Rückwandbus, sodass keine separate Versorgungsverdrahtung erforderlich ist. Für beste Genauigkeit verwenden Sie geschirmte Twisted-Pair-Kabel und halten Sie die Signalverdrahtung von Hochspannungsleitungen fern.
