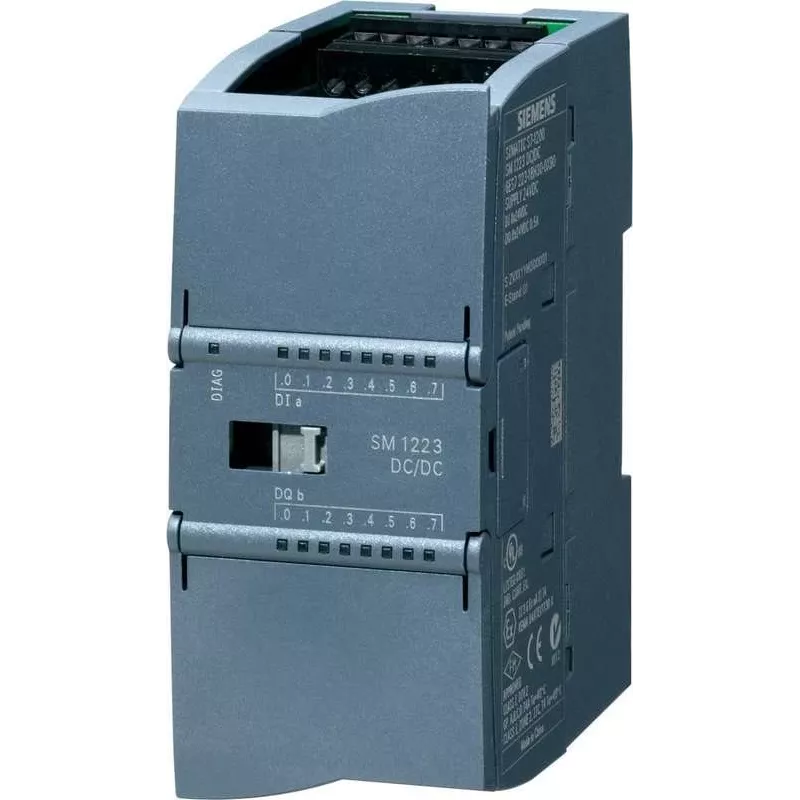

Siemens SIMATIC S7-1200 Digitale & Analoge I/O-Modul, 8 DI/8 DO/2 AI/2 AO, 24V DC, Source-Ausgang, DIN-Schiene 6ES7223-1BL32-0XB0

In der modernen industriellen Automatisierung kann die Integration sowohl digitaler als auch analoger Signale in einen einzigen kompakten Controller eine Herausforderung darstellen. Das Siemens SIMATIC S7-1200 Digitale & Analoge I/O-Modul (6ES7223-1BL32-0XB0) löst dies durch eine vielseitige Mischung aus 8 digitalen Eingängen, 8 digitalen Ausgängen, 2 analogen Eingängen und 2 analogen Ausgängen in einem Modul. Dadurch entfällt die Notwendigkeit mehrerer separater Module, was Platz auf der DIN-Schiene spart und die Verkabelung vereinfacht. Es ist ideal für Maschinenbauer und Systemintegratoren, die Sensoren, Aktoren und analoge Geräte wie Temperaturtransmitter oder Ventilpositionierer direkt von ihrer S7-1200 SPS ansteuern müssen.

Für wen ist es geeignet

Dieses Modul ist für Automatisierungsingenieure, Schaltschrankbauer und OEMs konzipiert, die mit der SIMATIC S7-1200-Serie arbeiten. Es eignet sich für Anwendungen in Verpackungsmaschinen, Fördersystemen, HLK-Steuerungen und kleinen bis mittleren Prozess-Skids, bei denen sowohl diskrete als auch analoge Signale vorhanden sind. Wenn Sie die I/O-Kapazität Ihrer S7-1200 CPU erweitern möchten, ohne mehrere Module hinzuzufügen, ist dies die perfekte Lösung.

Hauptmerkmale

• 8 digitale Eingänge, 24V DC, Sink/Source (PNP/NPN-kompatibel) für flexible Sensoranbindung.
• 8 digitale Ausgänge, Transistor-Source-Typ, 0,5 A pro Kanal zum Schalten von Relais, Schützen und kleinen Aktoren.
• 2 analoge Eingänge mit wählbaren Bereichen: 0-10V, 0-20mA oder 4-20mA; Auflösung bis zu 11 Bit.
• 2 analoge Ausgänge mit denselben wählbaren Bereichen und Auflösung zur Steuerung von Ventilen, Antrieben oder Anzeigen.
• Galvanische Trennung zwischen Kanälen und Backplane für zuverlässigen Betrieb in rauen Umgebungen.
• DIN-Schienen-Montage für schnelle Installation in Standard-Schaltschränken.
• Betrieb mit 24V DC über den Backplane-Bus, keine externe Stromversorgung erforderlich.

Spezifikationen

• Marke: Siemens
• Modell: 6ES7223-1BL32-0XB0
• Serie: SIMATIC S7-1200
• Modultyp: Digital/Analog I/O-Modul
• Digitale Eingänge: 8 (24V DC, Sink/Source)
• Digitale Ausgänge: 8 (Transistor Source, 0,5 A pro Kanal)
• Analoge Eingänge: 2 (0-10V, 0-20mA, 4-20mA; 10-Bit Spannung, 11-Bit Strom)
• Analoge Ausgänge: 2 (0-10V, 0-20mA, 4-20mA; 10-Bit Spannung, 11-Bit Strom)
• Isolation: Ja (zwischen Kanälen und Backplane)
• Montage: DIN-Schiene
• Betriebstemperatur: 0 bis 55 °C
• Stromversorgung: 24V DC über Backplane-Bus

Tipps

Stellen Sie bei der Verkabelung der analogen Eingänge sicher, dass Sie den richtigen Bereich in der TIA Portal Software konfigurieren, um Ihren Sensor (Spannung oder Strom) abzustimmen. Verwenden Sie für Stromschleifen den 4-20mA-Bereich, um Drahtbrüche zu erkennen. Die digitalen Ausgänge sind vom Source-Typ, daher schließen Sie die Last zwischen dem Ausgangsanschluss und 0V an. Befolgen Sie stets die örtlichen elektrischen Vorschriften und verwenden Sie geeignete Absicherungen für jeden Ausgangskanal.
