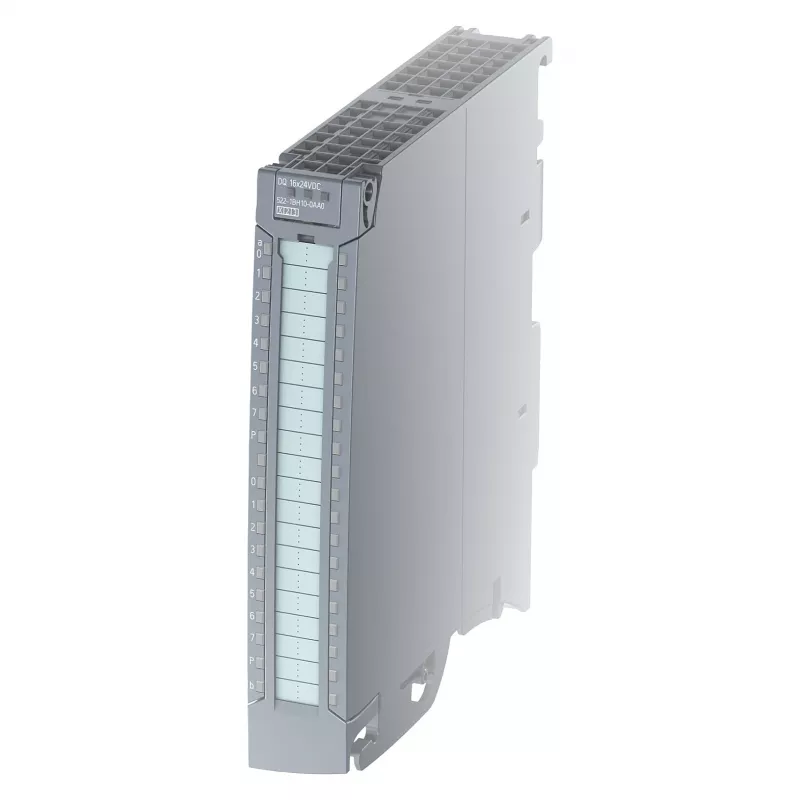

Siemens SIMATIC S7-1500 Digitalausgabemodul DQ 16x24VDC/0.5A (6ES7522-1BH10-0AA0)

Automatisierungsingenieure, die diskrete Steuerungen in SIMATIC-S7-1500-PLC-Systeme integrieren, verlassen sich auf dieses Digitalausgabemodul, um 16 Sourcing-Ausgänge (PNP) bei 24 V DC zu schalten, jeder ausgelegt für 0,5 A. Mit Push-in-Frontsteckern und Kanaldiagnose vereinfacht es die Verdrahtung und Fehlersuche im Maschinenbau, in der Verpackungs- und Materialhandhabungsindustrie.

Technische Daten

• 16 Digitalausgänge, Sourcing (PNP), in Vierergruppen
• Ausgangsspannung: 24 V DC; Strom pro Kanal: 0,5 A
• Kurzschluss- und Überlastschutz pro Kanal
• Kanaldiagnose: Leitungsbruch, Kurzschluss, Versorgungsspannung
• Galvanische Trennung zwischen Gruppen und zum Rückwandbus
• Push-in-Frontstecker im Lieferumfang enthalten
• Hutschienenmontage, 35-mm-Profil
• Betriebstemperatur: 0 bis 60 °C
• Konfiguration über TIA Portal; Firmware-Update-fähig

Warum dieses Modul wählen

Dieses Modul bietet robusten Schutz und Diagnosefunktionen, die Ausfallzeiten reduzieren. Die Push-in-Klemmen verkürzen die Verdrahtungszeit erheblich, und die Kanaltrennung erhöht die Systemzuverlässigkeit. Als Teil der S7-1500-Familie integriert es sich nahtlos in TIA Portal für ein einheitliches Engineering.

Ideale Anwendungsfälle

• Steuerung von Magnetventilen, Schützen und Signalleuchten
• Schnelle Ausgabeaufgaben in Verpackungs- und Montagelinien
• Anwendungen, die detaillierte Diagnose für vorausschauende Wartung erfordern
• Nachrüstung bestehender S7-1500-Stationen mit zusätzlichen Digitalausgängen

Gut zu wissen

Die maximale Verlustleistung des Moduls beträgt 2,5 W, und es unterstützt Firmware-Updates für zukünftige Erweiterungen. Der Frontstecker ist im Lieferumfang enthalten, sodass kein separater Kauf erforderlich ist. Für die detaillierte Konfiguration verwenden Sie TIA Portal V13 oder höher.
