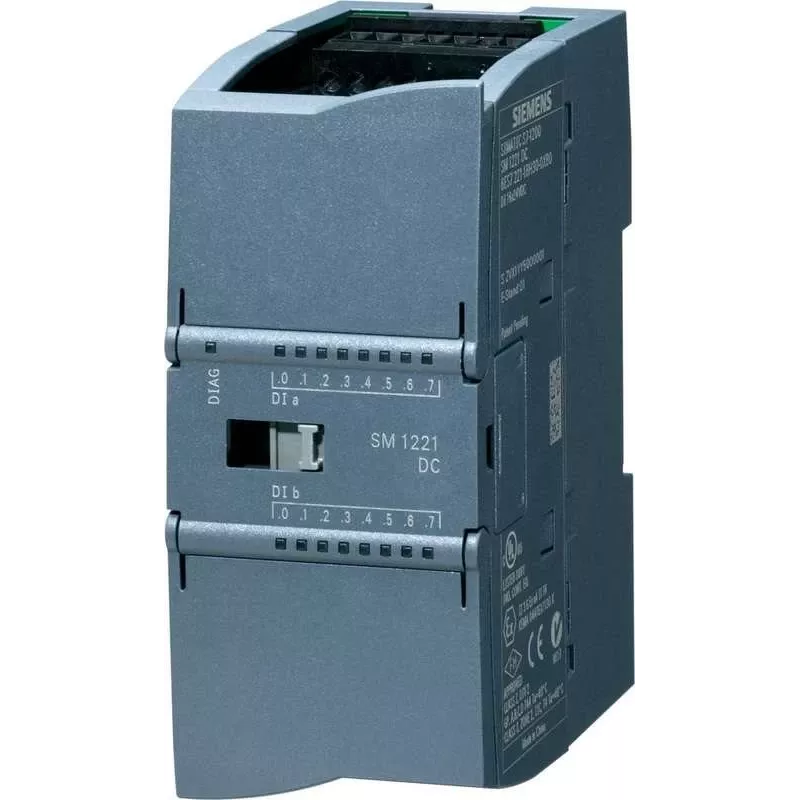

Siemens 6ES7221-1BH32-0XB0 SIMATIC S7-1200 SM 1221 Digitales Eingangsmodul, 16 DI, 24 V DC, Sink/Source, Schraubklemmen

Für Automatisierungsingenieure, die eine kompakte und dennoch robuste digitale Eingangserweiterung benötigen, zeichnet sich das Siemens SM 1221 Modul durch 16 isolierte 24 V DC Eingänge in einem schlanken DIN-Schienen-Gehäuse aus, das sich nahtlos in die SIMATIC S7-1200 Familie integriert. Im Gegensatz zu einfachen Eingangskarten unterstützt dieses Modul sowohl Sink- als auch Source-Konfigurationen und bietet Ihnen Flexibilität für PNP- und NPN-Sensoren ohne zusätzliche Verdrahtungsadapter. Die konfigurierbaren Eingangsverzögerungen von 0,2 ms bis 20 ms ermöglichen es Ihnen, Rauschen zu filtern oder schnelle Impulse entsprechend Ihrer Anwendung zu erfassen, während die 500 V AC Isolierung das Rückwandbus vor feldsseitigen Transienten schützt. Der Schraubklemmenanschluss gewährleistet eine zuverlässige, wartungsfreundliche Verdrahtung auch in Umgebungen mit hohen Vibrationen. Mit einer niedrigen Rückwandbus-Leistungsaufnahme von 2 W bleibt mehr Budget für andere Module an derselben CPU. Die grünen LED-Statusanzeigen bieten sofortige Diagnose auf einen Blick und reduzieren Ausfallzeiten während der Inbetriebnahme und Fehlersuche. Ob Sie Eingänge an einer Verpackungsmaschine, einem Fördersystem oder einem Gebäudeautomationsschrank hinzufügen, dieses Modul liefert die Zuverlässigkeit und Präzision, die von Siemens SIMATIC Hardware erwartet wird. Die IP20-Schutzart macht es für Schaltschränke geeignet, und der weite Betriebstemperaturbereich von 0 bis 60 °C deckt die meisten industriellen Umgebungen ab.

Highlights

• 16 digitale Eingänge, 24 V DC, Sink/Source (PNP/NPN-kompatibel)
• 500 V AC Isolierung zwischen Kanälen und Rückwandbus
• Konfigurierbare Eingangsverzögerung: 0,2 ms bis 20 ms
• Schraubklemmen für sichere, vibrationsbeständige Verbindungen
• Niedriger Stromverbrauch: max. 2 W vom Rückwandbus
• Grüne LED-Statusanzeigen für jeden Eingang
• DIN-Schienen-Montage, IP20-Schutz

Im täglichen Einsatz

Installieren Sie das SM 1221 neben Ihrer S7-1200 CPU und schließen Sie bis zu 16 Feldgeräte wie Endschalter, photoelektrische Sensoren oder Drucktasten an. Die Sink/Source-Fähigkeit des Moduls bedeutet, dass Sie entweder NPN- oder PNP-Sensoren ohne zusätzliche Schnittstellenrelais verdrahten können. Passen Sie die Eingangsfilterzeit im TIA Portal an Ihre Signalgeschwindigkeit an – verwenden Sie eine kurze Verzögerung für Hochgeschwindigkeitszählung oder eine längere Verzögerung zur Unterdrückung von Kontaktprellen. Die LEDs geben Ihnen sofortige Bestätigung des Signalvorhandenseins und beschleunigen die Fehlersuche. Da das Modul nur 2 W verbraucht, können Sie oft mehrere Einheiten an einer einzigen CPU hinzufügen, ohne das Leistungsbudget zu überschreiten. Die Schraubklemmen akzeptieren Drähte bis 1,5 mm², und die klare Beschriftung an der Vorderseite macht die Verdrahtung unkompliziert. Für die Wartung kann das Modul ohne Neuverdrahtung des gesamten Schaltschranks ausgetauscht werden, da der Klemmenblock abnehmbar ist.

Technische Daten

• Marke: Siemens
• Modell: 6ES7221-1BH32-0XB0
• MPN: 6ES7221-1BH32-0XB0
• EAN: 6940408100404
• Produkttyp: Digitales Eingangsmodul
• Serie: SIMATIC S7-1200
• Modulbezeichnung: SM 1221
• Anzahl der digitalen Eingänge: 16
• Eingangsspannung: 24 V DC
• Eingangsstrom (Signal '1'): Typ. 4 mA
• Eingangstyp: Sink/Source (PNP/NPN-kompatibel)
• Isolierung: Ja, zwischen Kanälen und Rückwandbus
• Isolationsspannung: 500 V AC
• Eingangsverzögerung (konfigurierbar): 0,2 ms bis 20 ms
• Zulässige Kabellänge (geschirmt): Max. 500 m
• Zulässige Kabellänge (ungeschirmt): Max. 150 m
• Leistungsaufnahme (vom Rückwandbus): Max. 2 W
• Montageart: DIN-Schiene
• Betriebstemperatur: 0 bis 60 °C
• Lagertemperatur: -40 bis 70 °C
• Anschlussart: Schraubklemmen
• Statusanzeigen: Grüne LED für Eingangsstatus
• Schutzart: IP20
• Firmware-Update-Fähigkeit: Ja, über CPU

Abschließende Bemerkung

Entwickelt für die nahtlose Integration mit SIMATIC S7-1200, liefert das SM 1221 digitale Eingangsmodul zuverlässige Signalerfassung in einem kompakten, industrietauglichen Paket.
