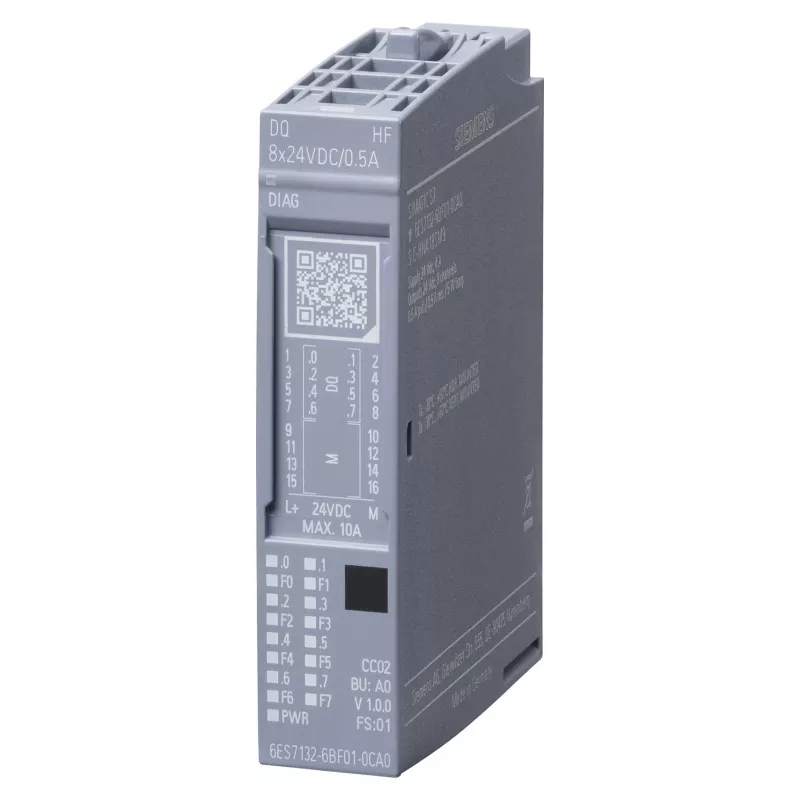

Siemens SIMATIC ET 200SP Digitalausgabemodul DQ 8x24VDC 6ES7132-6BF01-0CA0

Die industrielle Automatisierung erfordert oft zuverlässige, schnelle digitale Ausgänge, die Aktoren, Ventile und Kontrollleuchten ohne Ausfall ansteuern können. Das Siemens SIMATIC ET 200SP Digital Output Module DQ 8x24VDC (6ES7132-6BF01-0CA0) erfüllt diese Anforderung mit acht Quellenausgängen, robustem Schutz und Diagnosefunktionen, die einen reibungslosen Betrieb in anspruchsvollen Umgebungen gewährleisten.

Für wen ist es geeignet

Dieses Modul ist ideal für Systemintegratoren, Maschinenbauer und Wartungsingenieure, die das verteilte E/A-System SIMATIC ET 200SP verwenden. Es eignet sich für Anwendungen in der Fertigungs-, Verpackungs- und Prozessautomatisierung, wo Platz begrenzt und Zuverlässigkeit entscheidend ist.

Hauptmerkmale

• 8 digitale Ausgänge, 24V DC, Quellenausgang (High-Side-Schaltung), 0,5 A pro Kanal.
• Kurzschluss- und Überlastschutz für jeden Ausgang.
• Verpolschutz für die Versorgungsspannung.
• Diagnose: Leitungsbruch, Kurzschluss, Überlast und Überwachung der Versorgungsspannung.
• Hot-Swap-fähiges Modul für einfache Wartung ohne Systemstopp.
• Firmware-Update-fähig für zukünftige Erweiterungen.
• Kompaktes Design für die ET 200SP-Station, Montage auf DIN-Schiene.
• Erfordert eine separate BaseUnit (BU) für den Anschluss der Feldverdrahtung.

Technische Daten

• Produktreihe: SIMATIC ET 200SP ST
• Anzahl der digitalen Ausgänge: 8
• Ausgangsspannung: 24V DC
• Ausgangsstrom pro Kanal: 0,5 A
• Ausgangstyp: Quellenausgang (High-Side-Schaltung)
• Kurzschlussschutz: Ja
• Überlastschutz: Ja
• Verpolschutz: Ja (Versorgungsspannung)
• Galvanische Trennung: Ja (zwischen Kanälen und Backplane-Bus)
• Leistungsverlust: max. 1,5 W
• Betriebstemperatur: -30 bis +60 °C (horizontal), -30 bis +50 °C (vertikal)
• Schutzart: IP20
• Montageart: DIN-Schiene
• Anschlussart: über BaseUnit (BU)
• Diagnosefunktionen: Leitungsbruch, Kurzschluss, Überlast, Überwachung der Versorgungsspannung
• Firmware-Update: Ja

Tipps

Verwenden Sie immer eine kompatible BaseUnit (z.B. BU15-P16+A0+2D) für den Anschluss der Feldverdrahtung. Für eine optimale Wärmeableitung montieren Sie das Modul horizontal. Aktuelle Firmware und Konfigurationsrichtlinien finden Sie im Siemens Industry Mall.
