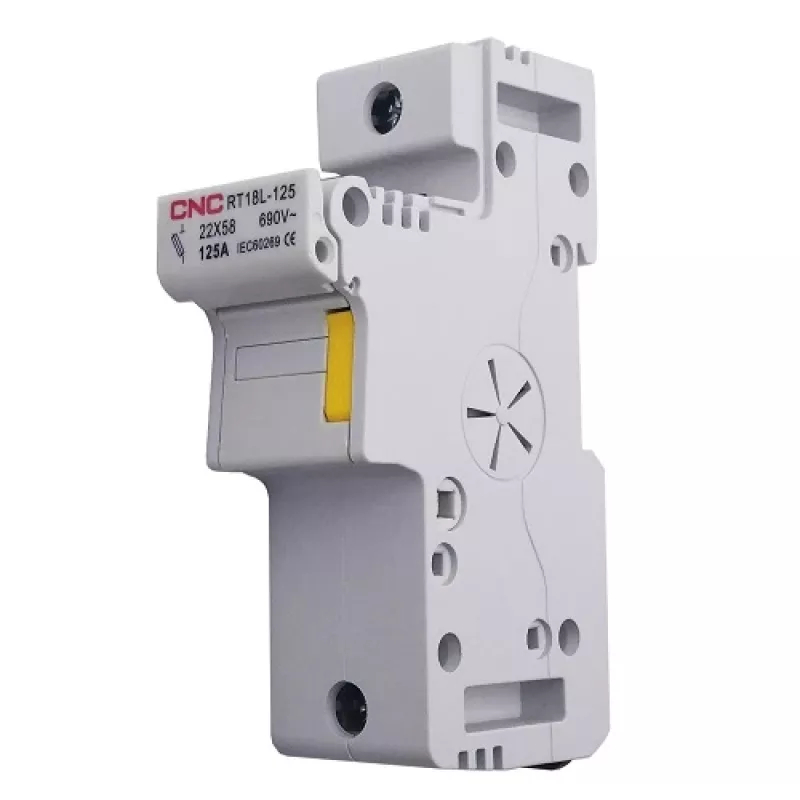

Sicherungshalter CNC NV822485 1‑polig 690V 125A

Sicherungshalter CNC NV822485 ist ein einpoliger Halter zur Montage auf einer DIN-Schiene, der für 22×58 mm gG-Sicherungspatronen ausgelegt ist. Er ist für bis zu 690 V und einen konventionellen thermischen Strom (CHC) von 125 A ausgelegt und bietet eine sichere und normengerechte Möglichkeit, Sicherungen in industriellen und gewerblichen Schalttafeln zu befestigen und anzuschließen. Das Produkt erfüllt die Anforderungen der IEC 60269 und eignet sich zum Schutz von Stromkreisen vor Überlast und Kurzschlüssen.

Vorteile

Der CNC NV822485 bietet ein kompaktes DIN-Schienen-Design für eine schnelle Installation auf einer 35-mm-Schiene, einen unkomplizierten Sicherungswechsel und einen zuverlässigen elektrischen Kontakt für einen einzelnen Pol. Seine Konstruktion entspricht den Anforderungen der IEC 60269 und trägt die CE-Kennzeichnung, was die Kompatibilität mit standardmäßigen 22×58 mm gG-Sicherungen gewährleistet und eine konstante Leistung bis zu den angegebenen Spannungs- und Stromwerten sicherstellt.

Geeignet für

• Industrielle Verteilungs- und Steuertafeln
• Motorsteuerkreise
• Kommerzielle Schalttafeln
• Anwendungen, die 22×58 mm gG-Sicherungspatronen erfordern

Technische Daten

• Polzahl: 1
• Bemessungsspannung: 690 V
• Konventioneller thermischer Strom (CHC): max. 125 A
• Passende Sicherungsgröße: 22 × 58 mm (gG)
• Montage: DIN-Schiene, 35 mm
• Abmessungen: 126 × 78 × 36 mm
• Normen / Zertifikate: IEC 60269, CE

Verwendung

Den Sicherungshalter auf einer standardmäßigen 35 mm DIN-Schiene montieren und gemäß den Verdrahtungsrichtlinien für Schalttafeln befestigen. Eine kompatible 22×58 mm gG-Sicherungspatrone in den Halter einsetzen, bis sie einrastet, dabei auf richtige Polarität und festen Kontakt achten. Die Versorgungs- und Lastleiter an die vorgesehenen Klemmen anschließen, mit dem für den Klemmentyp vorgeschriebenen Drehmoment anziehen und die Baugruppe vor dem Einschalten des Stromkreises visuell und mit geeigneten Prüfgeräten überprüfen.

Empfehlungen

Nur Sicherungen verwenden, die dem angegebenen 22×58 mm gG-Typ entsprechen und die Bemessungsspannung und die CHC-Werte nicht überschreiten. Installation und Wartung gemäß den geltenden elektrischen Normen und von qualifiziertem Personal durchführen. Beschädigte Halter oder Sicherungen ersetzen und den korrekten Anzug der Klemmen überprüfen, um einen zuverlässigen Schutz zu gewährleisten.
