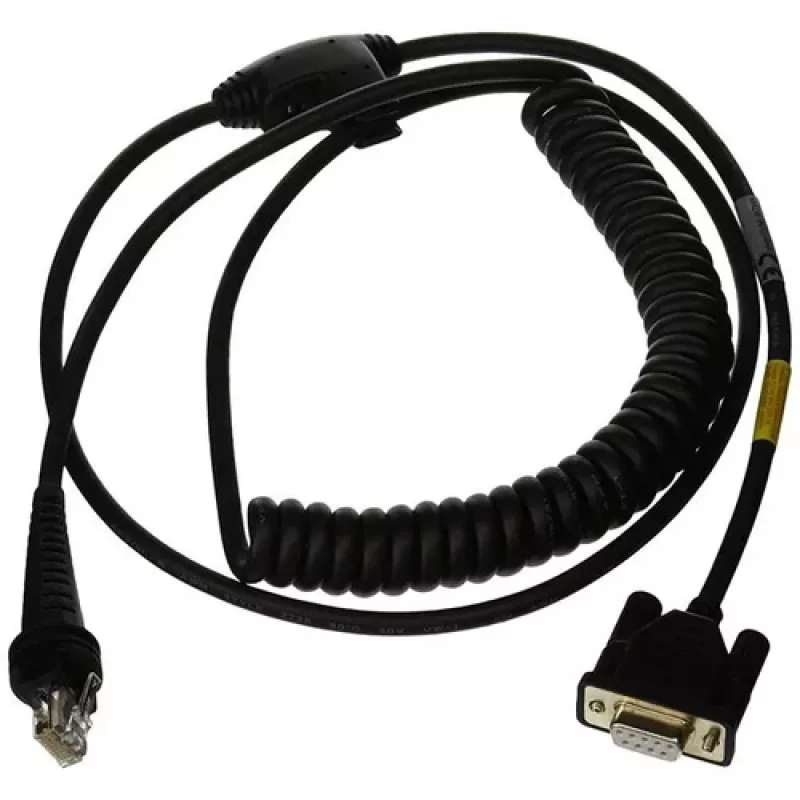

Serielles Kabel Honeywell CBL-020-300-C00-02 Schwarz 3 m DB-9

Das Honeywell CBL-020-300-C00-02 ist ein 3 m langes, schwarzes, spiralförmiges serielles RS232-Kabel mit DB9-Buchse und Unterstützung für +5V TTL-Signale. Es verfügt über einen 5V Power-Link-Anschluss für externe Stromversorgung und bietet die Möglichkeit, 5V Host-Strom auf Pin 9 zu nutzen. Das Kabel ist kompatibel mit zahlreichen Honeywell-Scannern und -Imagern, darunter Genesis 7850g, Granit 1280i, 1910i, 1911i, 1980i, 1981i, Hyperion 1300g, Voyager 1200g/1202g/1250g/1400g/1450g und Xenon 1900g/1902g/1950g. Externe Stromversorgung (EU 46-00526 oder UK 46-00870) erforderlich und separat erhältlich.

Vorteile

Dieses serielle Kabel bietet zuverlässige RS232-Datenübertragung mit +5V TTL-Signalisierung und einem DB9-Buchsenanschluss. Die Länge von 3 m und das spiralförmige Design bieten Flexibilität und Reichweite bei gleichzeitig geringem Platzbedarf. Der 5V Power-Link-Anschluss ermöglicht die externe Stromversorgung von Geräten, wenn keine Host-Stromversorgung verfügbar ist, und die Option, Pin 9 für 5V Host-Strom zu nutzen, erhöht die Installationsflexibilität. Die Kompatibilität mit einer breiten Palette von Honeywell-Scannern gewährleistet eine einfache Integration in bestehende Systeme.

Geeignet für

• Anschluss von Honeywell-Barcodescannern und -Imagern an serielle RS232-Anschlüsse
• Industrielle und Einzelhandels-POS-Systeme, die eine stabile serielle Kommunikation erfordern
• Umgebungen, in denen externe 5V-Stromversorgung über den Power-Link-Anschluss benötigt wird
• Setups, die hostbetriebene Geräte über Pin 9 nutzen, sofern unterstützt

Wichtige Spezifikationen

• Länge: 3 m (spiralförmig)
• Anschluss: DB9-Buchse (RS232)
• Signalpegel: +5V TTL
• Stromversorgung: 5V Power-Link-Anschluss; optional 5V auf Pin 9
• Farbe: Schwarz
• Kompatible Modelle: Genesis 7850g; Granit 1280i, 1910i, 1911i, 1980i, 1981i; Hyperion 1300g; Voyager 1200g, 1202g, 1250g, 1400g, 1450g; Xenon 1900g, 1902g, 1950g
• Marke: Honeywell
• Hersteller-Teilenummer (MPN): CBL-020-300-C00-02

Anwendung

Schließen Sie das DB9-Buchsenende des Kabels an den seriellen RS232-Anschluss des Hosts an und stecken Sie das andere Ende in den kompatiblen Honeywell-Scanner oder -Imager. Wenn der Scanner eine externe Stromversorgung benötigt, schließen Sie ein kompatibles 5V-Netzteil an den Power-Link-Anschluss an (EU 46-00526 oder UK 46-00870, separat erhältlich). Wenn das Hostgerät 5V auf Pin 9 bereitstellt und der Scanner dies unterstützt, können Sie die Pin-9-Option anstelle eines externen Netzteils verwenden. Stellen Sie sicher, dass die Anschlüsse fest sitzen, bevor Sie die Geräte einschalten, und konfigurieren Sie die seriellen Anschlusseinstellungen am Host gemäß den Anforderungen des Scannermodells.

Empfehlungen

Verwenden Sie die von Honeywell spezifizierten Netzteile, wenn eine externe Stromversorgung erforderlich ist. Überprüfen Sie die Gerätekompatibilität und die seriellen Anschlusseinstellungen (Baudrate, Parität, Stoppbits) gemäß dem Handbuch des Scanners. Vermeiden Sie übermäßiges Biegen oder Dehnen des Kabels, um die Spiralform zu erhalten und eine lange Lebensdauer zu gewährleisten.
