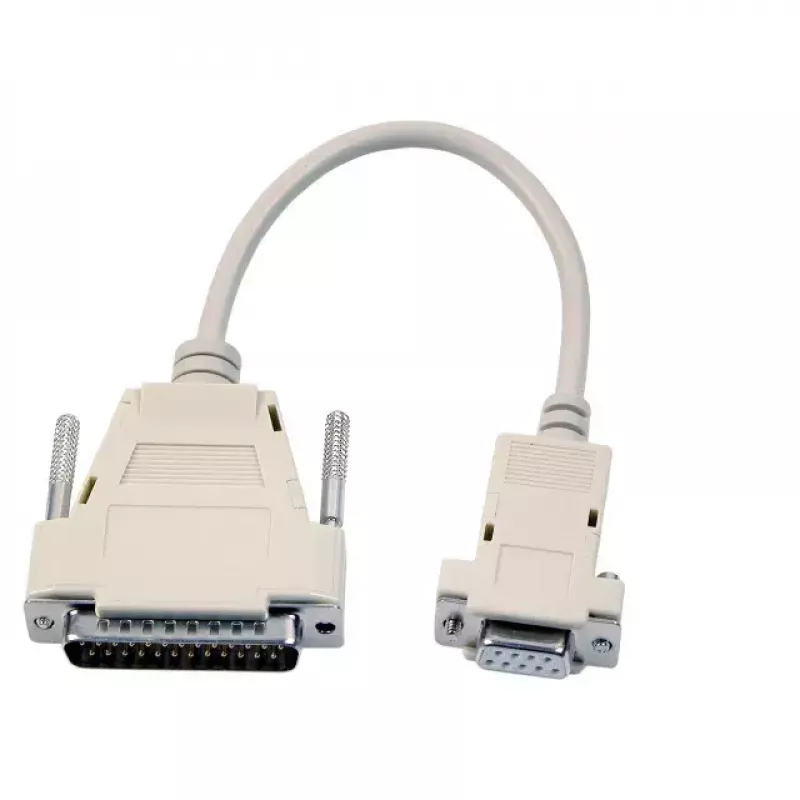

Serielles Kabel EFB Elektronik EK125.2 Beige 2m DB25 DE-9

Das EFB Elektronik EK125.2 ist ein 2 Meter langes, geschirmtes serielles Kabel mit einem DB25-Stecker an einem Ende und einem DE-9-Stecker am anderen. Das Kabel ist beige und für eine zuverlässige Datenübertragung zwischen Geräten mit RS-232- oder ähnlichen seriellen Schnittstellen konzipiert. Das Kabel ist werkseitig für gängige serielle Konfigurationen verdrahtet und verfügt über eine Schirmung zur Reduzierung elektromagnetischer Störungen.

Vorteile

Das Kabel bietet eine standardmäßige DB25-zu-DE-9-Verdrahtung mit festen Pin-zu-Pin-Zuweisungen und werkseitigem Abschluss, eine Länge von 2 m, die für typische Schreibtisch- oder Geräteschrankverbindungen geeignet ist, und ein geschirmtes Design, das die Signalqualität verbessert. Seine EFB Elektronik-Verarbeitung und die beige Oberfläche sorgen für ein neutrales Erscheinungsbild, das zu vielen Installationen passt.

Geeignet für

• Verbindung von RS-232-Geräten mit DB25- und DE-9-Anschlüssen
• Serielle Kommunikation zwischen Computern, Modems, Routern und Industrieausrüstung
• Schreibtisch- oder Geräteschrankverbindungen, bei denen ein 2-m-Kabel passend ist

Technische Daten

• Marke: EFB Elektronik
• Modell / MPN: EK125.2
• EAN: 4049759052461
• Länge: 2 m
• Anschlüsse: DB25 (weiblich) auf DE-9 (weiblich) — werkseitig verdrahtet als: 1-8, 2-3, 3-2, 4-20, 5-7, 6-6, 7-4, 8-5, 9-22, S-S
• Schirmung: ja (geschirmtes Kabel)
• Produktfarbe: beige

Verwendung

Verbinden Sie das DB25-Ende mit dem Gerät mit einem DB25-Seriellanschluss und das DE-9-Ende mit dem Gerät mit einem DE-9-Seriellanschluss. Stellen Sie sicher, dass beide Geräte beim Herstellen der Verbindung ausgeschaltet sind, wenn dies von den Geräteherstellern empfohlen wird. Nach dem Verbinden schalten Sie die Geräte ein und konfigurieren die seriellen Kommunikationsparameter (Baudrate, Parität, Datenbits, Stoppbits) so, dass sie an beiden Enden übereinstimmen. Überprüfen Sie die Kommunikation mit einem geeigneten Terminal- oder Diagnosetool.

Empfehlungen

Verwenden Sie dieses Kabel für standardmäßige Punkt-zu-Punkt-Seriellverbindungen. Vermeiden Sie scharfes Biegen und übermäßiges Ziehen am Kabel; halten Sie es nach Möglichkeit von starken elektrischen Störquellen fern. Überprüfen Sie die Gerätehandbücher auf die erforderliche Pinbelegung—dieses Kabel verwendet die spezifische werkseitige Pinbelegung, die in den technischen Daten aufgeführt ist.
