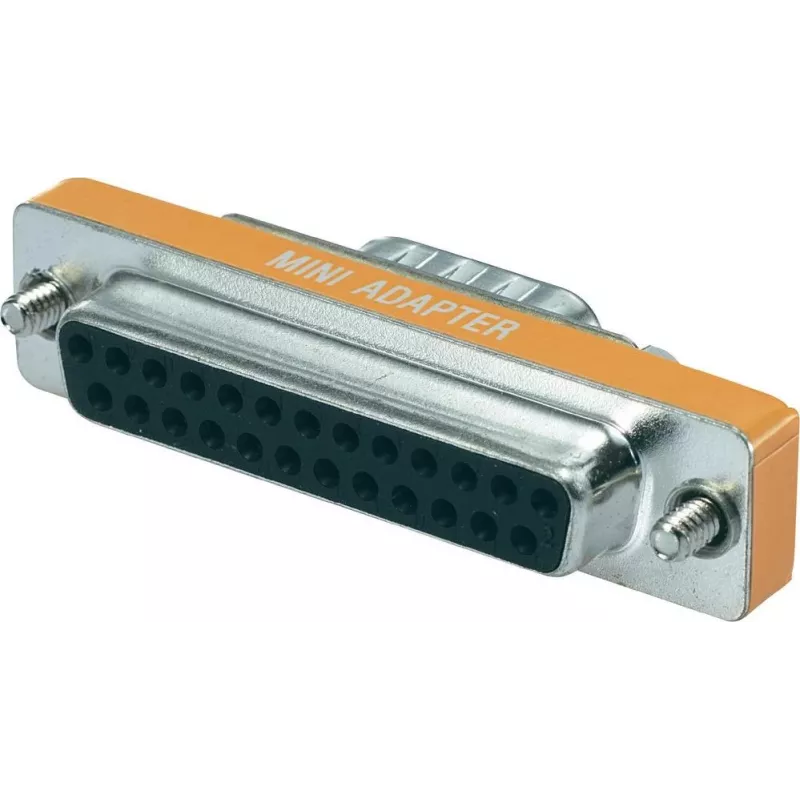

Serieller Adapter DIGITUS 10070136, 1x D‑SUB 25‑polig Buchse auf 1x D‑SUB 9‑polig Stecker

Der DIGITUS serielle Adapter wandelt einen 25‑poligen D‑SUB-Buchsenstecker in einen 9‑poligen D‑SUB-Stecker um und bietet eine kompakte Hardwareschnittstelle für die serielle RS‑232-Kommunikation. Er ermöglicht die direkte Verbindung zwischen Geräten mit unterschiedlichen D‑SUB-Formaten und erlaubt den Datenaustausch zwischen älteren Computern, Industriesteuerungen, Messgeräten und anderen seriellen Peripheriegeräten ohne zusätzliche Kabel oder Konfiguration. Der Adapter ist ein passiver Konverter, der die Signalführung für standardmäßige serielle Leitungen beibehält und für die einfache physische Verbindung in Umgebungen vorgesehen ist, in denen Pinbelegungskompatibilität erforderlich ist.

Vorteile

Der Adapter bietet eine platzsparende mechanische Lösung zur Verbindung von D‑SUB 25‑poligen und 9‑poligen Geräten und macht ein Umverdrahten oder die Anfertigung von Spezialkabeln überflüssig. Sein passives Design benötigt keine Stromversorgung oder Software und gewährleistet einen einfachen und vorhersehbaren Signalweg für RS‑232-Leitungen. Das kleine Format macht ihn praktisch für Labortische, Geräte-Racks und mobile Anwendungen, bei denen temporäre oder permanente Verbindungen zwischen verschiedenen seriellen Porttypen erforderlich sind.

Geeignet für

• Verbindung älterer RS‑232-Geräte mit D‑SUB 25‑poligen Ports mit modernen oder kompakten Geräten, die D‑SUB 9‑polige Ports verwenden
• Kopplung von Industriesteuerungen, SPS oder CNC-Systemen mit Terminalgeräten oder PCs zur Konfiguration und Datenübertragung
• Anbindung von Messinstrumenten und Laborgeräten mit seriellen Schnittstellen unterschiedlicher D‑SUB-Größen
• Temporäre Feldverbindungen, Prüfaufbauten und Servicearbeitsplätze, bei denen eine schnelle Portumsetzung benötigt wird

Wichtige Spezifikationen

• Stecker A: 25‑polig D‑SUB Buchse
• Stecker B: 9‑polig D‑SUB Stecker
• Schnittstellenstandard: RS‑232 (serielle Signalpegel)
• Aufbau: Passiver Adapter, keine aktive Elektronik oder Stromversorgung erforderlich
• Formfaktor: Kompakt, leichtes Metall-/Kunststoffgehäuse (herstellerübliche Konstruktion)

Verwendung

Richten Sie das 25‑polige Buchsengehäuse auf den passenden 25‑poligen Stecker des Geräts aus und sichern Sie gegebenenfalls vorhandene Rändelschrauben oder Befestigungselemente. Stecken Sie das 9‑polige Steckerende in die entsprechende 9‑polige Buchse des zweiten Geräts. Auf Adapterebene sind keine Konfiguration oder Treiber erforderlich; stellen Sie sicher, dass beide Geräte übereinstimmende serielle Einstellungen verwenden (Baudrate, Parität, Datenbits, Stoppbits und Flusskontrolle) und dass die Pinbelegung für die beabsichtigten Signale kompatibel ist. Überprüfen Sie die Verbindungen auf festen Sitz und beachten Sie die Kabelschirmung oder Erdung, falls Kommunikationsprobleme auftreten.

Empfehlungen

Bestätigen Sie vor der Verwendung des Adapters die RS‑232-Pinbelegungskompatibilität beider Geräte. Verwenden Sie in Umgebungen mit elektrischen Störungen oder langen Kabelstrecken ordnungsgemäß geschirmte Kabel und Erdungspraktiken. Erwarten Sie keine Signalpegelumsetzung über RS‑232 hinaus; falls Spannungspegelumsetzung, Nullmodem-Kreuzung oder aktive Signalaufbereitung erforderlich ist, verwenden Sie einen geeigneten Konverter oder Adapter, der für diese Funktionen ausgelegt ist.
