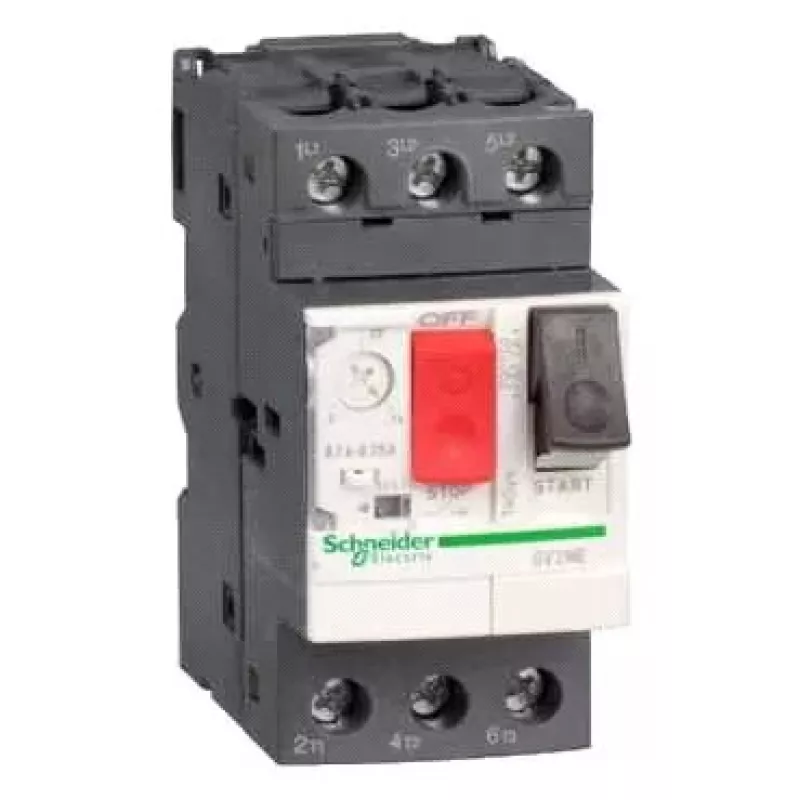

Schutzschalter Schneider Electric GV2ME07 — thermisch-magnetischer Motorschutz, IP20, 3-polig, 45×78,2×89 mm

Der Schneider Electric GV2ME07 ist ein 3-poliger thermisch-magnetischer Schutzschalter, der für den Motorschutz in kompakten Schalttafeln entwickelt wurde. Mit einer Schutzart IP20 und den kompakten Abmessungen von 45 × 78,2 × 89 mm bietet dieses Gerät einen kombinierten Überlast- und Kurzschlussschutz für kleine Motoren und zugehörige Steuerstromkreise. Das Gerät wird in schwarz/weißer Ausführung geliefert und ist für die Montage auf einer Montageplatte in Maschinen, HLK-Systemen und Pumpenanlagen vorgesehen, wo ein zuverlässiger Motorschutz und eine einfache Integration erforderlich sind.

Vorteile

Der GV2ME07 integriert thermischen Überlastschutz mit magnetischer Kurzschlussunterbrechung in einem einzigen kompakten Gerät und reduziert so den Bedarf an separaten Schutzkomponenten. Seine dreipolige Ausführung gewährleistet einen symmetrischen Schutz für Drehstrommotoren, während die Schutzart IP20 den Einbau in elektrische Gehäuse und Steuerschränke ermöglicht. Der kompakte Platzbedarf spart Platz im Schaltschrank und vereinfacht die Verdrahtung bei Installation und Wartung.

Geeignet für

• Schutz von kleinen Drehstrommotoren in Industriemaschinen
• Motorsteuerkreise in HLK-Systemen
• Pumpen- und Kompressormotorschutz in der Gebäudetechnik
• Schalttafeln und Verteilerkästen mit Anforderungen an thermisch-magnetischen Schutz

Wichtige technische Daten

• Schutztyp: thermisch-magnetisch (Überlast und Kurzschluss)
• Anzahl der Pole: 3
• Schutzart: IP20
• Abmessungen (B × H × T): 45 × 78,2 × 89 mm
• Farbe: schwarz/weißes Gehäuse

Verwendung

Installieren Sie den GV2ME07 auf einer geeigneten Montagefläche in einem Steuerschrank oder einer Schalttafel unter Beachtung der örtlichen Elektrovorschriften und der Montageempfehlungen des Herstellers. Schließen Sie die drei Motorversorgungsleiter an die Eingangsklemmen und die Motorzuleitungen an die Ausgangsklemmen an, wobei Sie auf feste, vibrationssichere Verbindungen achten. Stellen Sie den thermischen Einstellbereich und die Auslöseeinstellungen, die für den Motornennstrom geeignet sind, ein oder überprüfen Sie diese, und testen Sie die Funktion des Schutzschalters im Leerlauf vor der Inbetriebnahme.

Empfehlungen

Verwenden Sie den GV2ME07 in einem geschützten Gehäuse, um die Schutzart IP20 zu erhalten und den Zugang zu aktiven Teilen zu verhindern. Passen Sie die thermische Einstellung an den Motornennstrom an und berücksichtigen Sie die Anlaufcharakteristik des Motors bei der Auswahl der Einstellungen. Führen Sie regelmäßige Inspektionen und elektrische Drehmomentprüfungen an den Klemmverbindungen durch, um einen zuverlässigen Schutz zu gewährleisten und Überhitzung oder Fehlauslösungen zu vermeiden.
