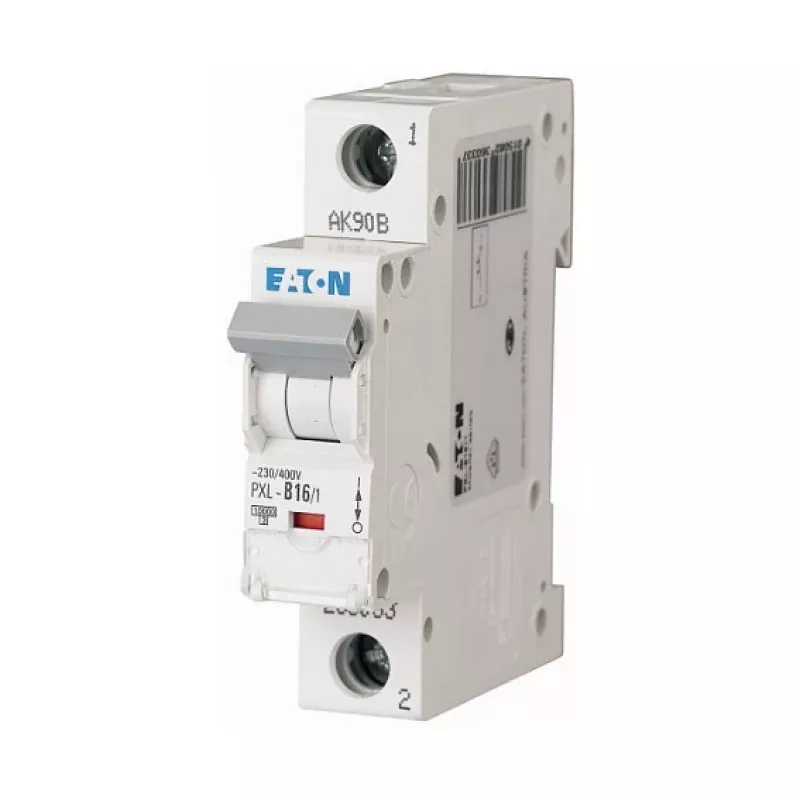

EATON PXL-B16/1 Leitungsschutzschalter 16A 1-polig B-Charakteristik 6kA

Leitungsschutzschalter (LS-Schalter) mit einem Bemessungsstrom von 16 A und B-Auslösecharakteristik, entwickelt für den zuverlässigen Schutz von Stromkreisen gegen Überlast und Kurzschluss. Sein Schaltvermögen von 6 kA und die Energiebegrenzungsklasse 3 gewährleisten eine sichere Unterbrechung von Fehlerströmen in Wohn- und Gewerbeanlagen.

Vorteile

Dieser 1-polige LS-Schalter bietet präzisen Schutz für Beleuchtungs- und Steckdosenstromkreise mit moderaten Einschaltströmen. Die B-Charakteristik reagiert schnell auf Kurzschlüsse, während die Schraubklemmen Leiter bis 25 mm² für sichere, wartungsarme Verbindungen aufnehmen. Hutschienenmontage und eine kompakte Breite von 17,5 mm ermöglichen eine platzsparende Installation in Verteilerkästen.

Geeignet für

• Schutz von Beleuchtungsstromkreisen in Wohn- und Gewerbegebäuden
• Steckdosenstromkreise mit ohmschen Lasten
• Steuerstromkreise mit 16-A-Schutz
• Verteiler mit begrenztem Platz dank 1-Modul-Breite

Technische Daten

• Polzahl: 1
• Bemessungsstrom: 16 A
• Auslösecharakteristik: B
• Bemessungsspannung: 230 V AC
• Schaltvermögen: 6 kA
• Frequenz: 50/60 Hz
• Montage: Hutschiene
• Schutzart: IP20 (Klemmen)
• Klemmvermögen: 1–25 mm²
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Betriebstemperatur: -25 bis +75 °C
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Norm: IEC/EN 60898-1
• Modulbreite: 1 Modul (17,5 mm)

Empfehlungen

Für einen zuverlässigen Schutz von 16-A-Stromkreisen mit moderaten Einschaltströmen kombinieren Sie diesen LS-Schalter bei Bedarf mit einem geeigneten Fehlerstromschutzschalter (RCD). Überprüfen Sie bei der Installation stets die Leiterquerschnitte und Drehmomentangaben, um eine langfristige Leistung zu gewährleisten.
