Schnittstellenadapterkarte InLine 33208F — InLine 33208F Netzwerk-/Erweiterungsschnittstelle

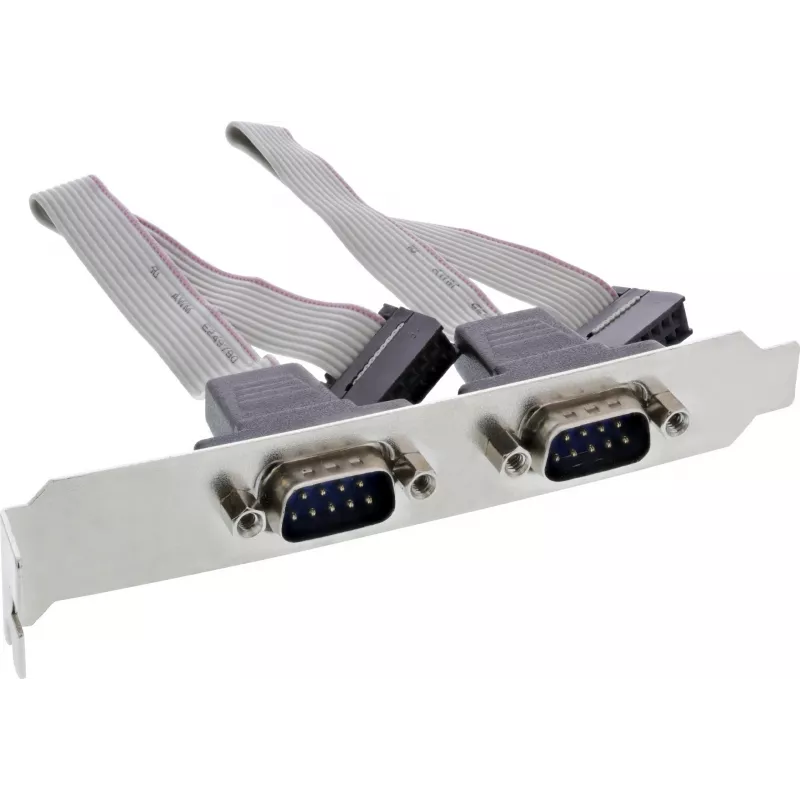

Slotblende mit zwei 9-poligen Sub-D-Steckeranschlüssen, die entwickelt wurde, um einen externen Zugang zu einer seriellen Verbindung von einem Mainboard zu ermöglichen. Sie erlaubt den Anschluss eines 10-poligen seriellen Headers auf dem Mainboard über eine geeignete Kabel- und Adapteranordnung und stellt zwei standardmäßige DB9-Steckeranschlüsse an der Rückblende zur Verfügung.

Vorteile

Die Slotblende bietet zwei standardmäßige 9-polige Sub-D-Steckeranschlüsse in einer kompakten Rückwandhalterung und ermöglicht den einfachen Anschluss serieller Geräte ohne Zugang zum Gehäuseinneren. Ein kurzes 18-cm-Kabel bietet eine direkte 1:1-Verkabelung zwischen dem Mainboard-Header und den externen Anschlüssen, während das bewusste Auslassen von Pin 10 auf der Header-Seite Fehlverkabelung verhindert, wenn dieser Kontakt nicht verwendet wird.

Geeignet für

Technische Daten

Verwendung

Installieren Sie die Halterung in einen freien PCI-/IO-Steckplatz am Computergehäuse. Verbinden Sie das interne Kabel mit dem 10-poligen seriellen Header des Mainboards und achten Sie auf die korrekte Ausrichtung entsprechend der Header-Pinbelegung; beachten Sie, dass Pin 10 auf der Header-Seite nicht verdrahtet ist. Befestigen Sie die Slotblende und schließen Sie externe serielle Geräte mit standardmäßigen seriellen Kabeln an die DB9-Steckeranschlüsse an.

Empfehlungen

Verwenden Sie kurze, geschirmte serielle Kabel für eine zuverlässige Kommunikation und vermeiden Sie es, den Stecker mit Gewalt an den Mainboard-Header anzuschließen. Überprüfen Sie die Mainboard-Dokumentation auf die korrekte serielle Header-Pinbelegung vor dem Anschließen.
