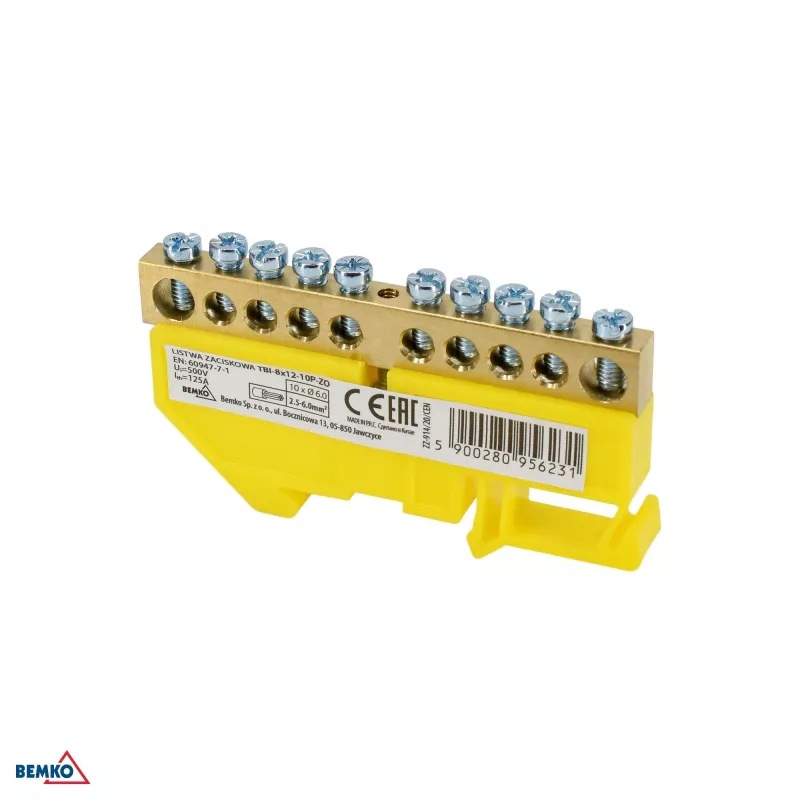

SCHELINGER Reihenklemme für 8x12 mm Sammelschiene, 10-polig, gelb

Reihenklemme für 8x12 mm Sammelschiene mit 10 Ausgangsklemmen, entwickelt für eine zuverlässige Neutral- und Schutzleiterverteilung in elektrischen Verteilern und Zählerschränken. Die robusten Messingleiter und die Polyamid-Isolierung gewährleisten einen sicheren Betrieb bis 100 A und 400 V AC, während die Schraubklemmen Drähte von 1,5 bis 16 mm² aufnehmen.

Vorteile

Diese Reihenklemme vereinfacht die Verdrahtung, indem sie mehrere Verbindungen auf einer einzigen Sammelschiene bündelt. Die gelbe Farbe ermöglicht eine eindeutige Kennzeichnung für Erd- oder Neutralleiterkreise, und die Aufbaumontage mit Schraublöchern ermöglicht eine sichere Installation in jedem Gehäuse. Die Konformität mit EN 60947-7-1 garantiert Leistung und Sicherheit.

Geeignet für

• Verteiler in Wohn- und Geschäftsgebäuden
• Zählerschränke, die mehrere Erd- oder Neutralleiteranschlüsse erfordern
• Schaltschrankbauer und Elektroinstallateure
• Nachrüstung bestehender Sammelschienensysteme mit 8x12 mm Profil

Technische Daten

• Polzahl: 10
• Sammelschienen-Kompatibilität: 8x12 mm
• Bemessungsspannung: 400 V AC
• Bemessungsstrom: 100 A
• Ausgangsanschluss: Schraubklemme, 1,5–16 mm²
• Isoliermaterial: Polyamid (PA)
• Leitermaterial: Messing
• Schutzart: IP20
• Betriebstemperatur: -25°C bis +70°C

Empfehlungen

Für eine optimale Leistung montieren Sie die Klemme auf einer ebenen Fläche mit den vorgesehenen Schraublöchern und stellen Sie sicher, dass die Sammelschiene richtig in der Hauptklemme sitzt. Ziehen Sie die Ausgangsschrauben mit dem empfohlenen Drehmoment für die Drahtgröße an, um lose Verbindungen zu vermeiden.
