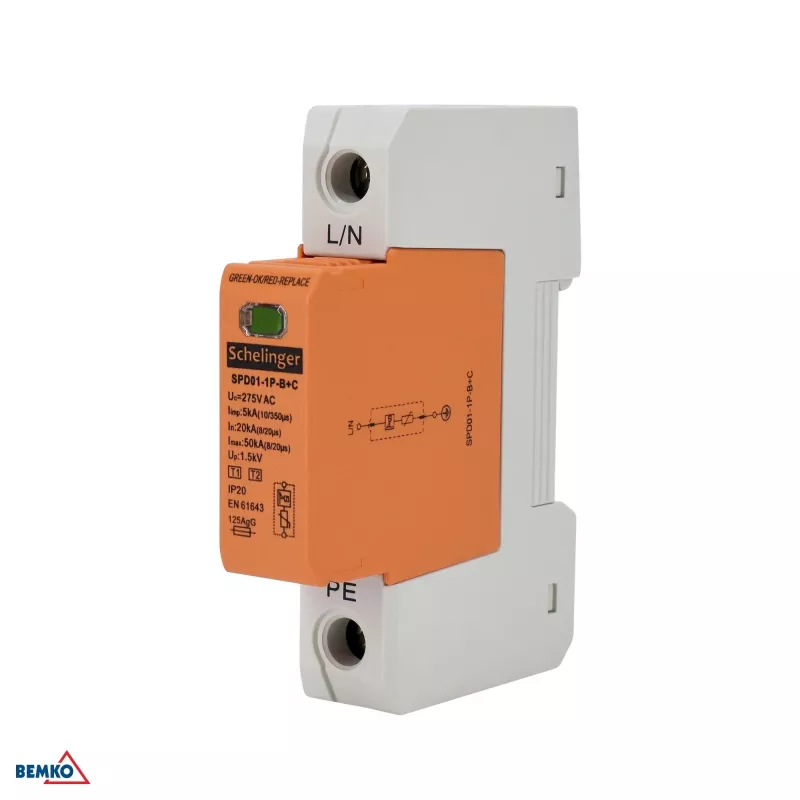

SCHELINGER A51-SPD01-1P-B+C Typ 1+2 Überspannungsschutzgerät 1-polig 5kA (10/350) Klasse B+C

Typ 1+2 Überspannungsschutzgerät für den primären und sekundären Schutz in Niederspannungs-Stromverteilungssystemen. Seine 5 kA Stoßstromfestigkeit (10/350 µs Wellenform) leitet direkte Blitzteilströme sicher ab, während das 1-polige modulare Design auf standardmäßige 35-mm-Hutschienen passt und eine schnelle Installation ermöglicht.

Vorteile

Kombiniert Schutzklasse I und Klasse II in einem einzigen 18 mm breiten Modul, reduziert Schaltschrankplatz und Verdrahtungsaufwand. Die visuelle Statusanzeige bietet eine sofortige Anzeige der Schutzbereitschaft, und die Reaktionszeit von <25 ns gewährleistet, dass empfindliche nachgeschaltete Geräte vor schnellen transienten Überspannungen geschützt werden. Mit einer Kurzschlussfestigkeit von 50 kA und Kompatibilität mit Sicherungen bis 125 A gG integriert es sich zuverlässig in anspruchsvolle elektrische Installationen.

Geeignet für

• Hauptverteilungen und Unterverteilungen in Wohn-, Gewerbe- und Industriegebäuden
• Schutz elektrischer Anlagen an der Grenze zwischen Blitzschutzzonen LPZ 0–1 und LPZ 1–2
• Anwendungen, die die Einhaltung von IEC/EN 61643-11 für Überspannungsschutzgeräte erfordern
• Systeme mit 230 V AC Nennspannung und 275 V AC maximaler Dauerbetriebsspannung

Wichtige technische Daten

• SPD-Typ: Typ 1 + Typ 2 (T1+T2), Klasse I + Klasse II (B+C)
• Polzahl: 1 (1P)
• Stoßstrom (Iimp): 5 kA (10/350 µs)
• Nennableitstoßstrom (In): 20 kA (8/20 µs)
• Maximaler Ableitstoßstrom (Imax): 40 kA (8/20 µs)
• Schutzspannungspegel (Up): ≤ 1,5 kV
• Reaktionszeit: < 25 ns
• Kurzschlussfestigkeit (Icc): 50 kA
• Montage: Hutschiene 35 mm, Modulbreite 1 Modul (18 mm)
• Statusanzeige: visuelle Flagge (grün/rot)
• Betriebstemperaturbereich: -40°C bis +80°C
• Schutzart: IP20
• Normenkonformität: IEC/EN 61643-11
• Max. Sicherung: 125 A gG

Empfehlungen

Für optimalen Schutz installieren Sie dieses SPD am Hauseingang oder in der Hauptverteilung und halten Sie die Leitungslängen so kurz wie möglich. Kombinieren Sie es mit einer geeigneten vorgeschalteten Überstrom-Schutzeinrichtung (max. 125 A gG) und überprüfen Sie die visuelle Flagge regelmäßig, um den Betriebsstatus zu bestätigen.
