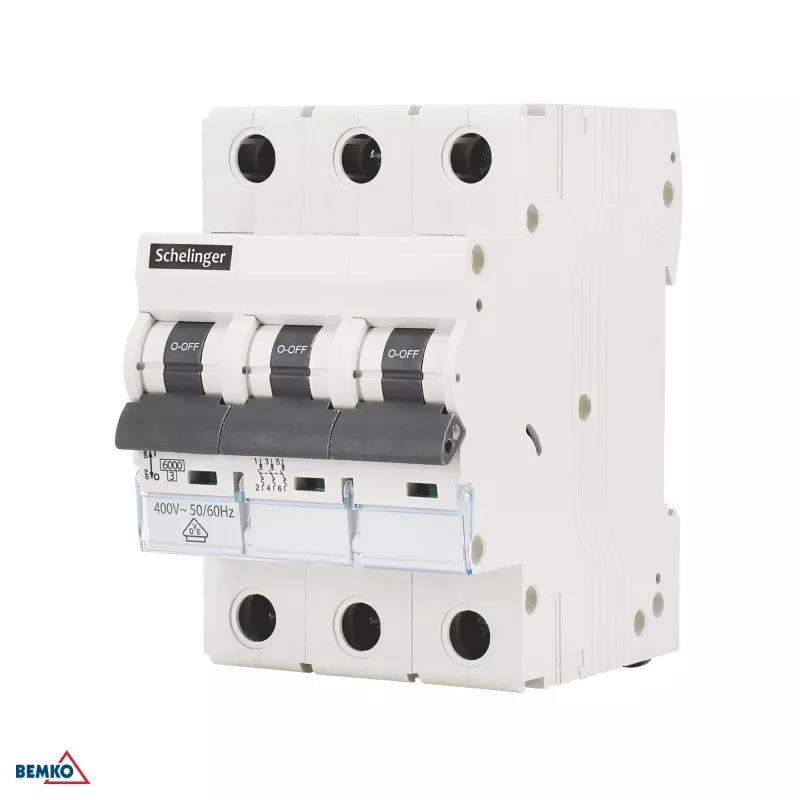

SCHELINGER Leitungsschutzschalter 6kA 3P B 10A VDE

Der SCHELINGER A02-G8-3P-B10 ist ein hochwertiger Leitungsschutzschalter (LS-Schalter) für den zuverlässigen Überstromschutz in elektrischen Installationen. Mit 3-poliger Konfiguration, Nennstrom 10 A und Auslösecharakteristik B gewährleistet er einen sicheren Betrieb in Wohn- und Gewerbeanwendungen. Zertifiziert nach VDE und CE, bietet dieser LS-Schalter eine robuste Leistung mit einem Schaltvermögen von 6 kA.

Vorteile

Dieser LS-Schalter bietet präzisen Schutz vor Überlast und Kurzschluss, mit einer B-Kennlinie geeignet für ohmsche und leicht induktive Lasten. Das kompakte 3-Modul-Design (54 mm) spart Platz auf der Hutschiene. Die klare EIN/AUS-Stellungsanzeige vereinfacht Wartung und Fehlersuche.

Geeignet für

• Wohnungsverteiler
• Verteiler in Gewerbegebäuden
• Steuerschränke in der Leichtindustrie
• Schutz von Beleuchtungskreisen, Steckdosen und kleinen Geräten

Technische Daten

• Marke: SCHELINGER
• Modell: A02-G8-3P-B10
• Produkttyp: Leitungsschutzschalter (LS-Schalter)
• Polzahl: 3P (3-polig)
• Bemessungsstrom (In): 10 A
• Auslösecharakteristik: B
• Bemessungskurzschlussausschaltvermögen (Icn): 6 kA
• Bemessungsspannung (Ue): 230/400 V AC
• Frequenz: 50/60 Hz
• Montageart: Hutschiene (35 mm)
• Norm: IEC/EN 60898-1
• Zertifizierung: VDE, CE
• Elektrische Lebensdauer: ≥ 10.000 Schaltspiele
• Mechanische Lebensdauer: ≥ 20.000 Schaltspiele
• Anschlussquerschnitt: bis 25 mm² (starr), 16 mm² (flexibel)
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Umgebungstemperatur: -25°C bis +55°C
• Energiebegrenzungsklasse: 3
• Anschlussart: Schraubklemmen
• Anzeige: EIN/AUS-Stellungsanzeige
• Baubreite: 3 Module (ca. 54 mm)
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV

Empfehlungen

Für optimalen Schutz sollte der LS-Schalter von einem qualifizierten Elektriker installiert werden und die Last den Nennstrom nicht überschreiten. Dieses Gerät ist für den Einsatz in TN-, TT- und IT-Systemen geeignet.
