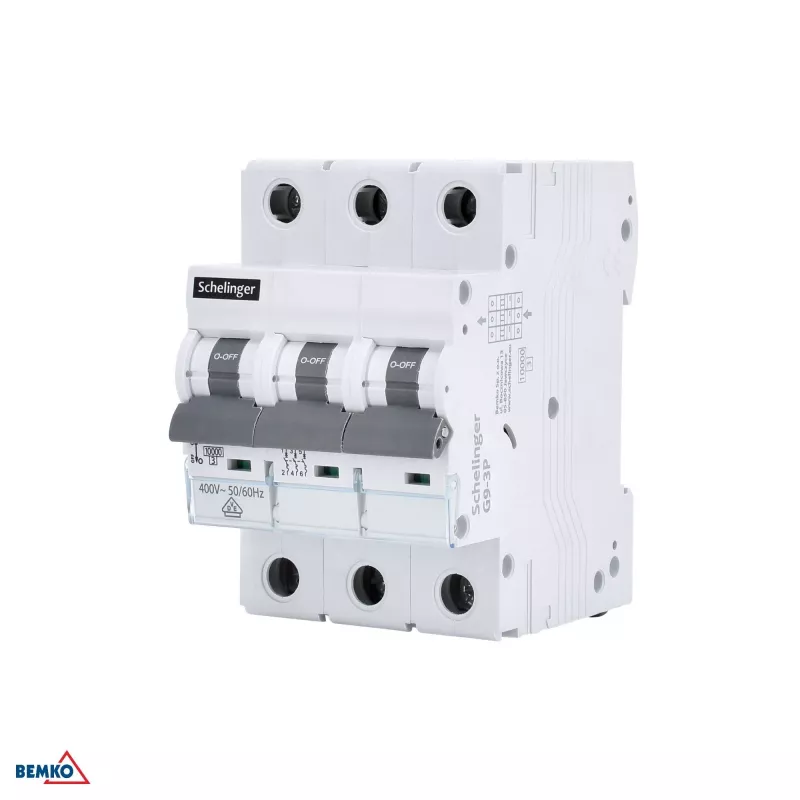

SCHELINGER Leitungsschutzschalter 10kA 3P B 20A VDE

Der SCHELINGER A02-G9-3P-B20 ist ein hochwertiger Leitungsschutzschalter (MCB) für den zuverlässigen Überstromschutz in elektrischen Anlagen. Mit einer Nennausschaltvermögen von 10 kA und einer B-Auslösecharakteristik gewährleistet er eine sichere Abschaltung bei Kurzschlüssen und Überlasten. Dieser 3-polige LS-Schalter ist für 20 A ausgelegt und erfüllt die Normen IEC/EN 60898-1 und VDE, wodurch er für Wohn-, Gewerbe- und Industrieanwendungen geeignet ist.

Vorteile

Dieser LS-Schalter bietet robusten Schutz mit hohem Ausschaltvermögen und gewährleistet Sicherheit und Zuverlässigkeit. Sein kompaktes 3-Modul-Design spart Platz auf Hutschienen, und die Schraubklemmen ermöglichen eine einfache Installation mit Leiterquerschnitten bis 25 mm². Der thermomagnetische Auslösemechanismus sorgt für präzise Auslöseeigenschaften, während die Schutzart IP20 vor festen Fremdkörpern schützt.

Geeignet für

• Überstromschutz in Verteilerkästen
• Beleuchtungs- und Steckdosenstromkreise in Wohngebäuden
• Gewerbliche und leichte industrielle elektrische Anlagen
• Anwendungen, die eine VDE-Zertifizierung erfordern

Wichtige technische Daten

• Produkttyp: Leitungsschutzschalter (MCB)
• Polzahl: 3P
• Bemessungsstrom (In): 20 A
• Auslösecharakteristik: B
• Bemessungsschaltvermögen (Icn): 10 kA
• Bemessungsspannung (Ue): 230/400 V AC
• Frequenz: 50/60 Hz
• Montageart: Hutschiene
• Normenkonformität: IEC/EN 60898-1, VDE
• Klemmentyp: Schraubklemmen
• Anschlussquerschnitt: 1-25 mm² (massiv/feindrähtig)
• Schutzart: IP20
• Elektrische Lebensdauer: 10.000 Zyklen
• Mechanische Lebensdauer: 20.000 Zyklen
• Betriebstemperaturbereich: -25°C bis +55°C
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Kurzschlussauslösecharakteristik: thermomagnetisch
• Modulbreite: 3 Module (ca. 54 mm)

Empfehlungen

Für eine optimale Leistung sollte der LS-Schalter von einem qualifizierten Elektriker installiert und innerhalb seiner angegebenen Nennwerte verwendet werden. Regelmäßige Tests werden empfohlen, um die Sicherheit zu gewährleisten.
