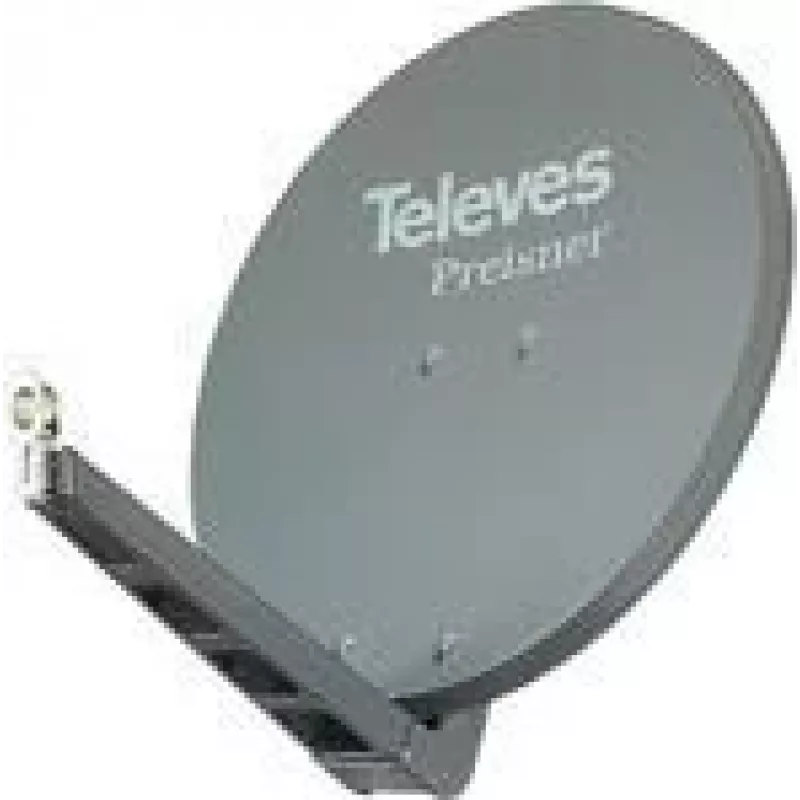

Satellitenantenne Televes S85QSD-G

Die Satellitenantenne Televes S85QSD-G ist ein 85 cm Parabolspiegel, der für den Empfang im Frequenzbereich 10,7–12,75 GHz ausgelegt ist. Hergestellt aus leichtem Aluminium mit Graphit-Finish liefert die Antenne einen angegebenen Gewinn von 39,5 dBi und ist für den stationären Satellitenempfang bestimmt, wenn eine stabile, hochempfindliche Performance erforderlich ist. Ihre Abmessungen und Materialien sorgen für ein ausgewogenes Verhältnis zwischen Windwiderstand und einfacher Montage und machen sie sowohl für private als auch für gewerbliche Installationen im kleineren Maßstab geeignet.

Vorteile

Die Antenne bietet einen hohen Gewinn über den gesamten angegebenen Ku-Band-Bereich und verbessert die Signalstärke und die Verbindungsreserve für Standard-Satellitentransponder. Die Aluminiumkonstruktion sorgt für eine langlebige und dennoch leichte Einheit, die korrosionsbeständig ist und die Handhabung bei der Installation vereinfacht. Der Durchmesser von 85 cm stellt einen Kompromiss zwischen kompakter Flächeneinnahme und erhöhter Empfangsempfindlichkeit dar, während das Graphit-Finish sichtbare Blendungen reduziert und sich modernen Fassaden anpasst. Die Geometrie und Oberflächengenauigkeit des Reflektors sind für eine gleichbleibende Leistung im Frequenzbereich 10,7–12,75 GHz optimiert.

Geeignet für

• Privaten Satellitenfernsehempfang und Multischalter-Verteilung
• Kleine kommerzielle oder gemeinschaftliche Satellitenempfangsstellen
• Ersatz für ähnlich große Antennen für Ku-Band-Dienste
• Installationen, bei denen eine kompakte Antenne mit hohem Gewinn erforderlich ist

Wichtige technische Daten

• Betriebsfrequenzbereich: 10,7–12,75 GHz (Ku-Band)
• Antennendurchmesser: 85 cm
• Typischer Gewinn: 39,5 dBi
• Material: leichte Aluminiumkonstruktion
• Oberfläche/Farbe: Graphit
• Montage: Kompatibles Design für Standard-Mast- oder Wandhalterung

Anwendung

Montieren Sie den Reflektor auf einem geeigneten Mast oder einer Wandhalterung mit freier Sicht zur orbitalen Position des gewünschten Satelliten. Bauen Sie die Antenne gemäß der mitgelieferten mechanischen Anleitung zusammen und stellen Sie sicher, dass alle Befestigungselemente fest angezogen sind und die Reflektoroberfläche frei von Verformungen ist. Bringen Sie einen passenden LNB an und richten Sie die Antenne mithilfe von Signalstärke- oder Qualitätsmessungen eines Satellitenmessgeräts oder Receivers aus. Sichern Sie alle Koaxialverbindungen mit Wetterschutz und überprüfen Sie den Empfang auf den vorgesehenen Transpondern, bevor Sie die Montage abschließen.

Empfehlungen

Wählen Sie für einen langfristig stabilen Empfang einen Montageort mit minimalen Hindernissen und geringer Windlast. Verwenden Sie einen LNB mit einer Rauschzahl und Polarisationseigenschaften, die auf Ihre Dienstleistungsanforderungen abgestimmt sind. Bringen Sie korrosionsbeständiges Band oder Dichtmittel an den Kabelverbindungen an und führen Sie regelmäßige Inspektionen durch, um Ausrichtung und Funktionsfähigkeit der Hardware sicherzustellen.
