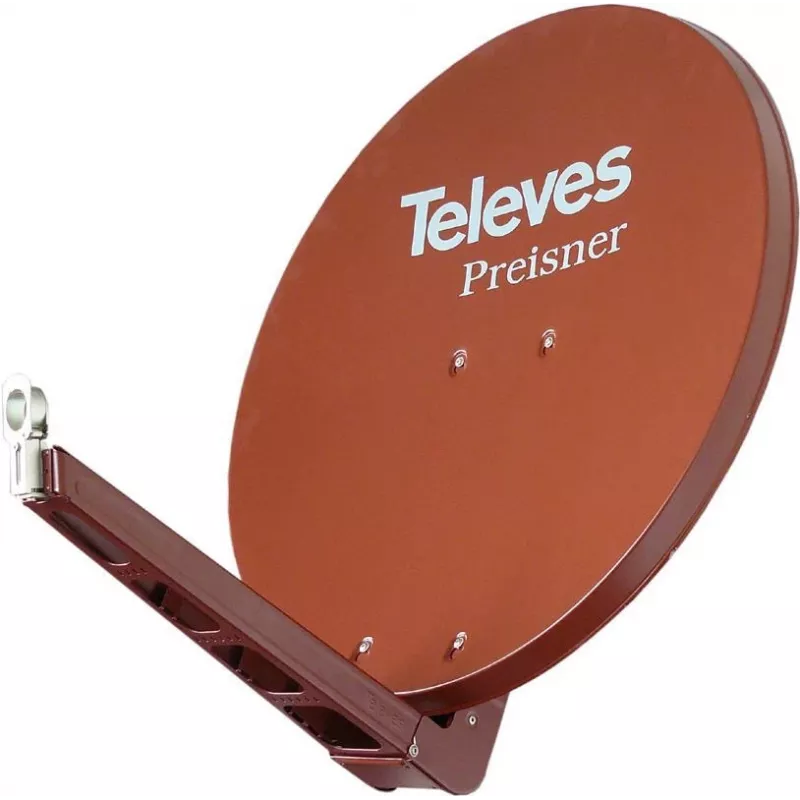

Satellitenantenne Televes S75QSD-Z

Die Satellitenantenne Televes S75QSD-Z ist ein 75-cm-Reflektor, der für den Empfang von Signalen im Satellitenband von 10,7 bis 12,75 GHz ausgelegt ist. Die aus leichtem Aluminium mit einem flachen Profil von nur 1,5 mm Tiefe gefertigte Antenne kombiniert einen hohen Gewinn von 38,5 dBi mit einer kompakten Form. Durch ihre rote Lackierung sticht sie optisch hervor, während die robuste Metallstruktur für stabile Ausrichtung und zuverlässigen Empfang unter normalen Außenbedingungen sorgt.

Vorteile

Die Antenne bietet eine hohe Empfindlichkeit über die gesamten Standard-Ku-Band-Frequenzen (10,7–12,75 GHz) und ermöglicht so einen verbesserten Empfang von Satellitenfernsehen und Datendiensten. Mit einem Durchmesser von 75 cm und einem Gewinn von 38,5 dBi erreicht sie ein gutes Gleichgewicht zwischen Signalleistung und handhabbarer Größe für die meisten privaten und gewerblichen Kleininstallationen. Die Aluminiumkonstruktion hält das Gewicht gering und erleichtert Handhabung und Montage, während sie gleichzeitig korrosionsbeständig ist. Die geringe Bautiefe vereinfacht die Montage in Wandnähe oder unter Dachvorsprüngen und reduziert die Windlast im Vergleich zu tieferen Schüsseln.

Geeignet für

• Empfang von Ku-Band-Satellitenfernsehprogrammen und Transpondern
• Kleine Satellitendatenverbindungen und VSAT-Anwendungen, die Antennen mit hohem Gewinn erfordern
• Satellitenanlagen auf Dächern oder an Wänden für Privathaushalte
• Installationen, bei denen ein kompakter, flacher Reflektor bevorzugt wird

Technische Daten

• Frequenzbereich: 10,7–12,75 GHz
• Durchmesser: 75 cm
• Gewinn: 38,5 dBi
• Material: Aluminium-Reflektor
• Tiefe/Profilstärke: 1,5 mm (flaches Profil)
• Farbe: Rot

Verwendung

Montieren Sie die Televes S75QSD-Z an einem geeigneten Mast oder einer Wandhalterung, die stabilen Halt bietet und eine Azimut- und Elevationsverstellung ermöglicht. Richten Sie den Reflektor mit einem Satellitenfinder oder einer Ausrichtungs-App auf den Zielsatelliten aus und optimieren Sie die Position, während Sie Signalstärke und -qualität überwachen. Schließen Sie Speisesystem und LNB mit einem geeigneten Koaxialkabel an und machen Sie die Anschlüsse wetterfest. Achten Sie darauf, dass die Befestigungsteile fest angezogen und gesichert sind, um die Ausrichtung bei Wind oder Wetteränderungen beizubehalten.

Empfehlungen

Wählen Sie für optimalen Empfang eine freie Sichtlinie zum Satelliten und positionieren Sie die Antenne entfernt von großen Hindernissen. Verwenden Sie für den Außenbereich geeignetes Koaxialkabel und Überspannungsschutz, wenn Blitzschlag möglich ist. Überprüfen Sie regelmäßig die Befestigungspunkte und die Speiseeinheit auf Korrosion oder Lockerung und richten Sie die Antenne neu aus, wenn die Signalqualität nachlässt.
