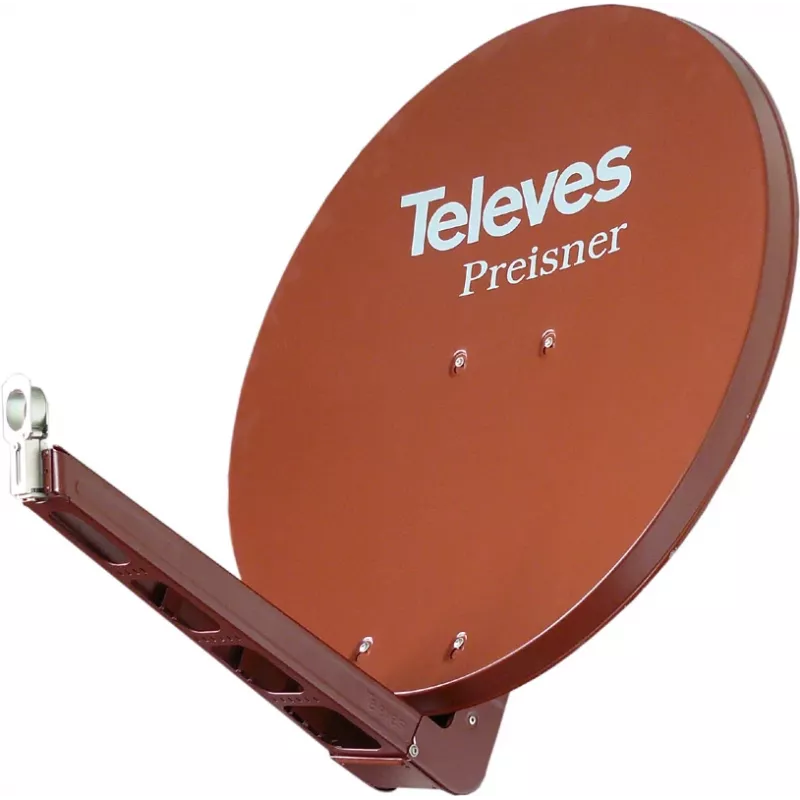

Satellitenantenne Televes S85QSD-Z

Die Satellitenantenne Televes S85QSD-Z ist ein Hochgewinnreflektor, der für den Empfang im Frequenzbereich 10,7–12,75 GHz ausgelegt ist. Hergestellt aus robustem Aluminium und in Rot gehalten, bietet die Antenne eine fokussierte Signalaufnahme mit einem angegebenen Gewinn von 39,5 dBi. Mit Gesamtabmessungen von 850 mm Breite und 950 mm Höhe sowie einem Nettogewicht von 9,3 kg ist die Antenne für die feste Außenmontage vorgesehen, bei der ein stabiler Satellitenempfang erforderlich ist.

Vorteile

Der Aluminiumreflektor und das Gestell sorgen für mechanische Langlebigkeit und Witterungsbeständigkeit, während die Baugruppe für ihre Größe relativ leicht bleibt. Ein Gewinn von 39,5 dBi unterstützt hohe Signalpegel und verbesserten Link-Budget in typischen Ku-Band-Satellitenempfangsszenarien. Die physischen Abmessungen und das Design ermöglichen eine präzise Bündelung des Strahls und die Kompatibilität mit Standard-Montagezubehör für Dach-, Mast- oder Wandinstallationen.

Geeignet für

• Festinstallationen für privaten oder kleingewerblichen Satellitenempfang im Ku-Frequenzbereich
• Installation auf Dächern, Masten oder Außenwänden für Direct-to-Home (DTH)-Dienste
• Einsatz, bei dem ein höherer Gewinn erforderlich ist, um Distanz oder geringere Transponderleistung auszugleichen

Wichtige Technische Daten

• Frequenzbereich: 10,7–12,75 GHz (Ku-Band)
• Gewinn: 39,5 dBi
• Material: Aluminiumreflektor und -tragstruktur
• Abmessungen: ca. 850 mm Breite × 950 mm Höhe
• Gewicht: ca. 9,3 kg
• Oberfläche: farbige/rote Beschichtung zum Korrosionsschutz

Anwendung

Montieren Sie die Antenne auf einem stabilen Mast, einer Dachhalterung oder Wandstütze mit kompatiblem Montagezubehör. Richten Sie den Spiegel mechanisch mithilfe eines Azimut- und Elevationssuchers auf den Zielsatelliten aus und optimieren Sie die Ausrichtung durch Feinjustierung, während Sie die Signalstärke und -qualität an einem Empfänger oder Spektrumanalysator überwachen. Verwenden Sie für alle HF-Verbindungen geeignetes Koaxialkabel und wetterfeste F-Steckverbinder oder ggf. einen Adapter. Befestigen Sie alle Schrauben und Erdungsanschlüsse sicher gemäß den örtlichen Installations- und Blitzschutzvorschriften.

Empfehlungen

Wählen Sie für eine zuverlässige Langzeitleistung einen Montageort mit freier Sichtlinie zum Satelliten und möglichst ohne Hindernisse. Überprüfen Sie regelmäßig Reflektor und Befestigungsteile auf Korrosion oder Lockerung und sorgen Sie für eine ordnungsgemäße Erdung. Verwenden Sie geeignete verlustarme Koaxialkabel und hochwertige Steckverbinder, um die Signalintegrität zwischen Antenne und Empfänger zu bewahren.
