Satellitenantenne Kathrein CAS 80ws

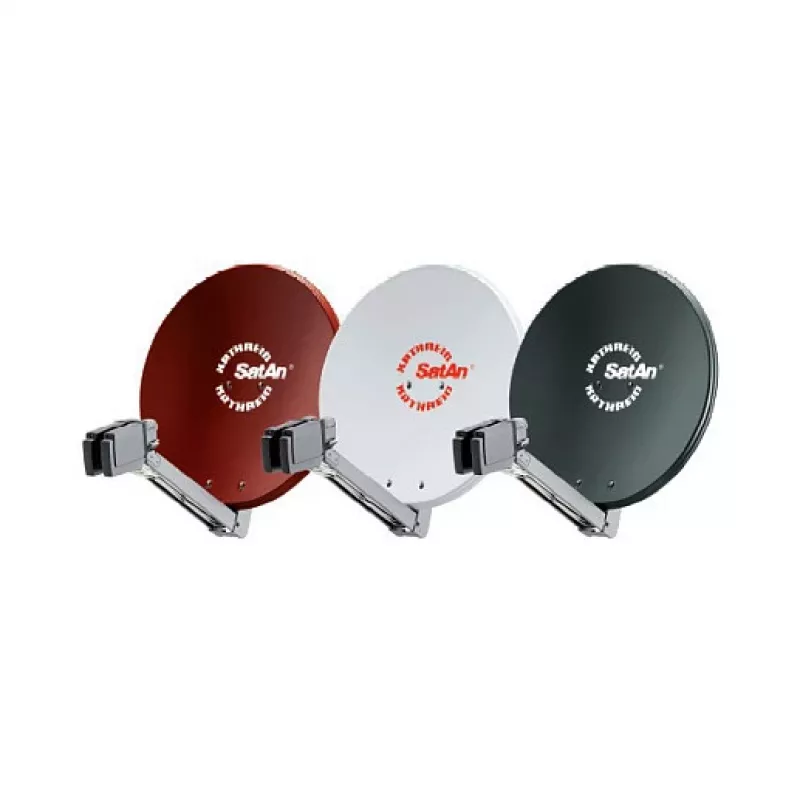

Die Kathrein CAS 80ws ist eine kompakte Satellitenantenne mit einem Durchmesser von 75 cm und einem Frequenzbereich von 10,70–12,75 GHz. Der Reflektor besteht aus pulverbeschichtetem Aluminium, das Speisesystem und die Maststützen sind aus verzinktem Stahlblech mit Kunststoffbeschichtung gefertigt. Alle Verbindungselemente sind korrosionsbeständig, und die Antenne verfügt über eine Kabelhalterung für bis zu acht Koaxialkabel. Sie ist in graphitgrau, weiß oder rotbraun erhältlich und bauartgeprüft vom TÜV.

Vorteile

Die CAS 80ws wird komplett vormontiert geliefert für eine schnelle Installation und verfügt über ein Reflektor-Schlüsselloch-Befestigungssystem, Zinkdruckguss-Flügelmuttern mit genormter Sechskantgröße und eine Elevationsskala auf beiden Seiten. Ihr Offset-Feed-Design erzielt gute elektrische Leistung bei kompakten mechanischen Abmessungen, während Gewindeschellen aus feuerverzinktem Stahl und Edelstahl-Verbindungselemente langfristige Korrosionsbeständigkeit gewährleisten. Die klappbare Funktion reduziert die Abmessungen des Tragarms und vereinfacht die Handhabung.

Geeignet für

Wichtige Spezifikationen

Verwendung

Montieren Sie die vormontierte CAS 80ws mit der Gewindeschelle auf einem geeigneten Mast oder Wandhalter. Verwenden Sie das Reflektor-Schlüsselloch-Befestigungssystem und die Zinkdruckguss-Flügelmuttern, um den Spiegel zu befestigen; stellen Sie Azimut und Elevation mithilfe der genormten Sechskantanschlüsse und den Elevationsskalen auf beiden Seiten ein. Schließen Sie bis zu acht Koaxialkabel in der integrierten Kabelhalterung an und führen Sie sie entlang des Masts mithilfe der kunststoffbeschichteten Stützen. Für Multifeed-Empfang von zwei Satelliten mit einem Abstand von 3°–4° oder 6° installieren Sie zwei Universal-Speisesysteme am Ausleger; für andere Satellitenkombinationen verwenden Sie bei Bedarf die ZAS 90 Multifeed-Adapterplatte.

Empfehlungen

Installieren Sie die Antenne auf einem stabilen Mast oder an einer Wand mit freier Sicht zum Südhimmel (in Europa) und überprüfen Sie die Ausrichtung mit einem Satellitenfinder. Verwenden Sie korrosionsbeständiges Montagematerial, wenn Sie in Küstennähe installieren, und beachten Sie die örtlichen Sicherheits- und Installationsvorschriften. Wenn Sie Satelliten mit ungewöhnlichen Abständen empfangen möchten, prüfen Sie vor der Montage des zweiten Feeds, ob die ZAS 90 Adapterplatte benötigt wird.
