Satellitenantenne Kathrein CAS 80ro Rot

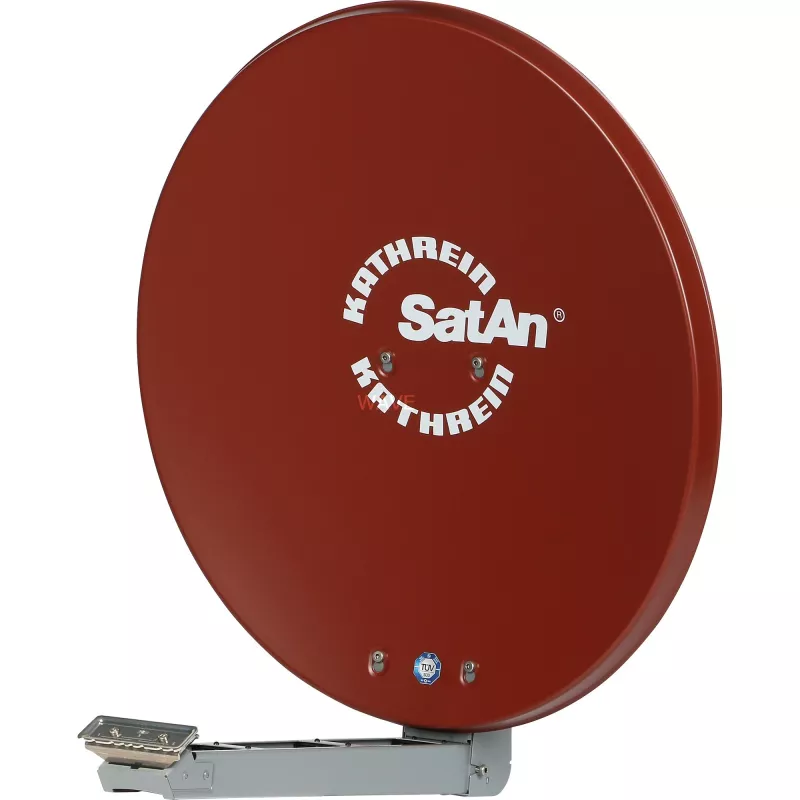

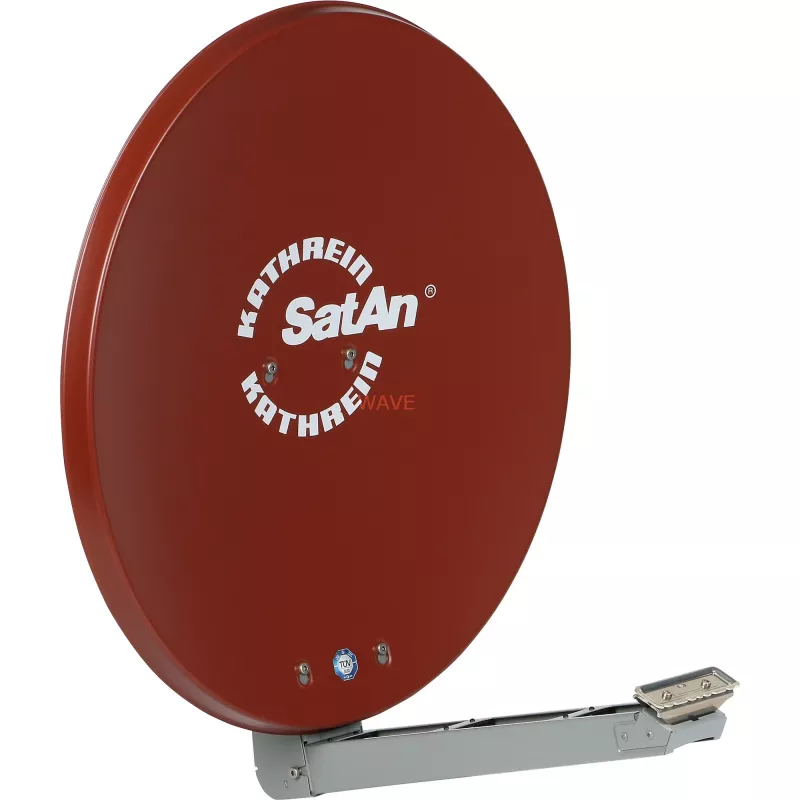

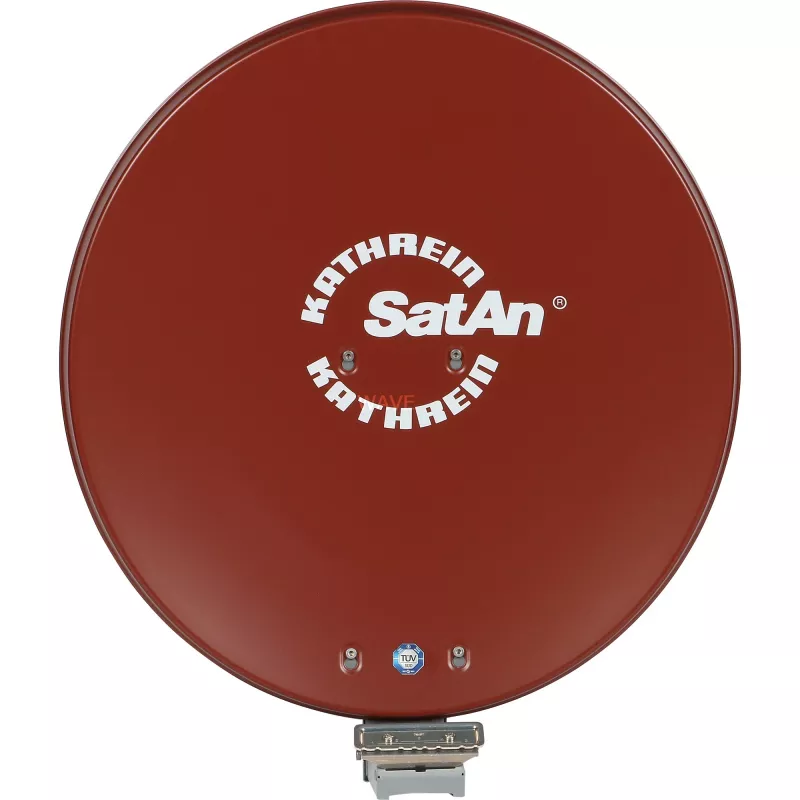

Die Kathrein CAS 80ro Satellitenantenne ist eine kompakte 80-cm-Reflektorantenne für zuverlässigen Empfang im Frequenzbereich 10,70–12,75 GHz. Die Antenne hat einen effektiven Durchmesser von 75 cm, einen pulverbeschichteten Aluminiumreflektor und eine robuste Trägerkonstruktion und wird vormontiert für eine schnelle Installation geliefert. Sie ist in Rotbraun (Rot) wie abgebildet erhältlich und TÜV-bauartgeprüft.

Vorteile

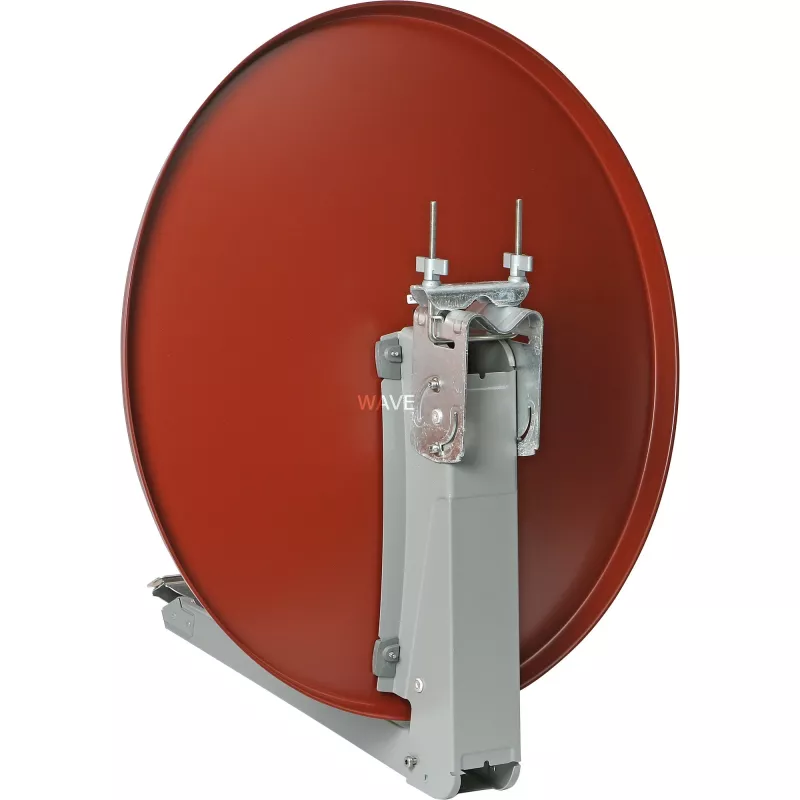

Die Antenne kombiniert einen pulverbeschichteten Aluminiumreflektor mit einer verzinkten, kunststoffbeschichteten Speise- und Mastaufnahme sowie korrosionsbeständigen Verbindungselementen für langfristige Haltbarkeit. Eine Spannschelle aus feuerverzinktem Stahl und eine Kabelhalterung für bis zu acht Koaxialkabel vereinfachen die Verkabelung und Montage. Der Reflektor nutzt ein Offset-Feed-Design für optimale elektrische Leistung bei kompakter mechanischer Größe, und die Einheit wird weitgehend vormontiert geliefert, um die Installationszeit zu reduzieren.

Geeignet für

• Satellitenempfang im Eigenheim (Einzelhaus-Installationen)
• Multi-Feed-Setups für den Empfang von zwei Satelliten im Abstand von 3°–6° (mit optionaler Multifeed-Platte bei Bedarf)
• Installationen an Masten oder Stangen mit genormten Sechskant-Befestigungen

Technische Daten

• Frequenzbereich: 10,70–12,75 GHz
• Effektiver Reflektordurchmesser: 75 cm
• Gesamtbreite: 750 mm; max. Höhe: 884 mm
• Gewicht (Paket): 8 kg; Produktgewicht angegeben: 6,7 kg
• Materialien: pulverbeschichteter Aluminiumreflektor; verzinkter Stahlblech-Speisearm mit Kunststoffbeschichtung; Verbindungselemente aus Edelstahl und Zinkdruckguss
• Kabelkapazität: Halterung für bis zu 8 Koaxialkabel
• Farbe: Rotbraun (Rot)
• Zulassungen: TÜV-bauartgeprüft

Anwendung

Montieren Sie die vormontierte Antenne mit der Spannschelle und den standardisierten Sechskant-Befestigungen an einem geeigneten Mast. Befestigen Sie das/die Feed-System(e) mit den mitgelieferten Zinkdruckguss-Flügelmuttern und dem Schlüsselloch-Befestigungssystem am Reflektor am Ausleger. Führen Sie die Koaxialkabel in die Kabelhalterung ein und verbinden Sie sie mit dem/den LNB(s). Richten Sie die Antenne auf den/die gewünschten Satelliten aus, indem Sie die an beiden Seiten des Auslegers angebrachte Elevationsskala nutzen und Azimut sowie Elevation für beste Signalqualität feinjustieren.

Empfehlungen

Um Signale von zwei Satelliten im Abstand von 3°–4° (z.B. ASTRA 19,2° und 23,5°) oder etwa 6° (z.B. ASTRA und HOTBIRD) zu empfangen, montieren Sie zwei Universal-Feed-Systeme direkt am Ausleger; für andere Satellitenkombinationen verwenden Sie die Multifeed-Adapterplatte ZAS 90. Stellen Sie sicher, dass alle Verbindungen fest sitzen und wettergeschützt sind und der Mast vor der endgültigen Ausrichtung sicher befestigt ist.
