Satellitenantenne Kathrein CAS 80gr

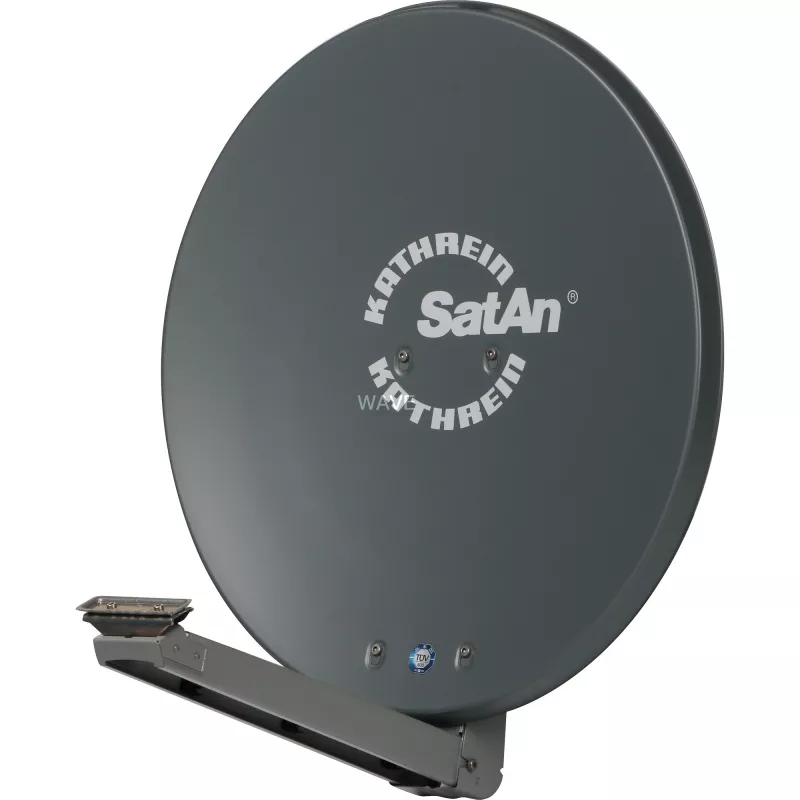

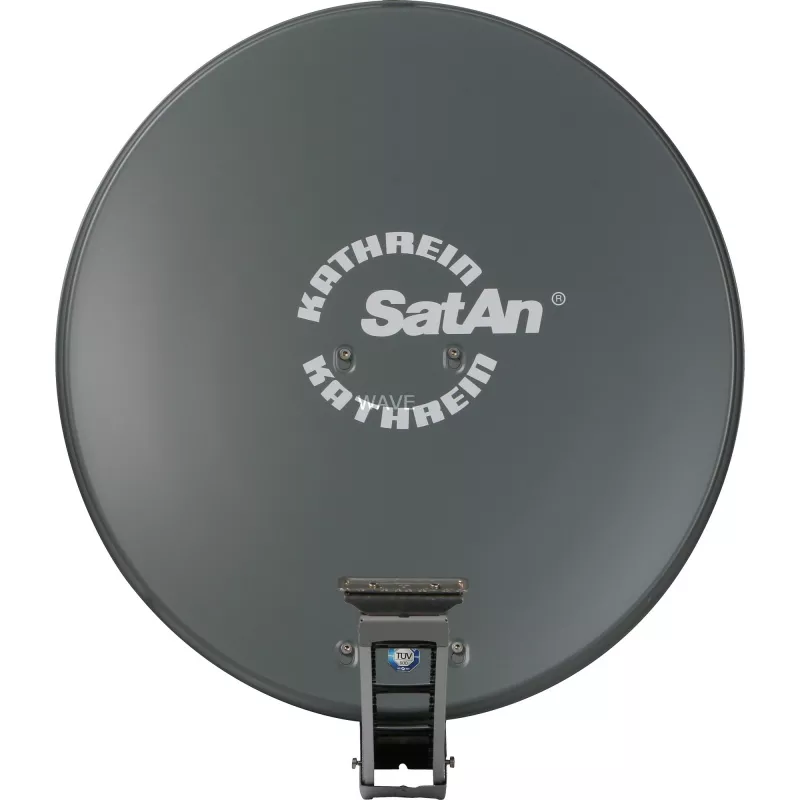

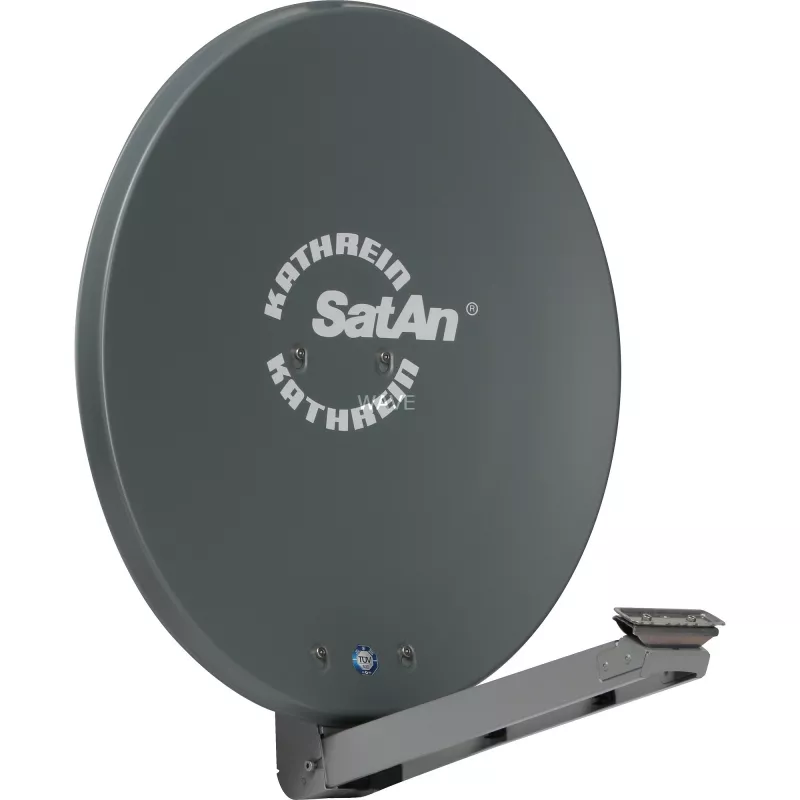

Die Satellitenantenne Kathrein CAS 80gr ist ein kompakter 75-cm-Reflektor, der für den Empfang im Frequenzband 10,70–12,75 GHz ausgelegt ist. Die Baugruppe umfasst den aluminiumpulverbeschichteten Reflektor, eine verzinkte und kunststoffbeschichtete Feed-System-Halterung und eine Masthalterung. Alle Verbindungselemente bestehen aus korrosionsbeständigem Edelstahl oder Zinkdruckguss. Die Antenne ist in graphitgrau, weiß oder rotbraun erhältlich und TÜV-bauartgeprüft.

Vorteile

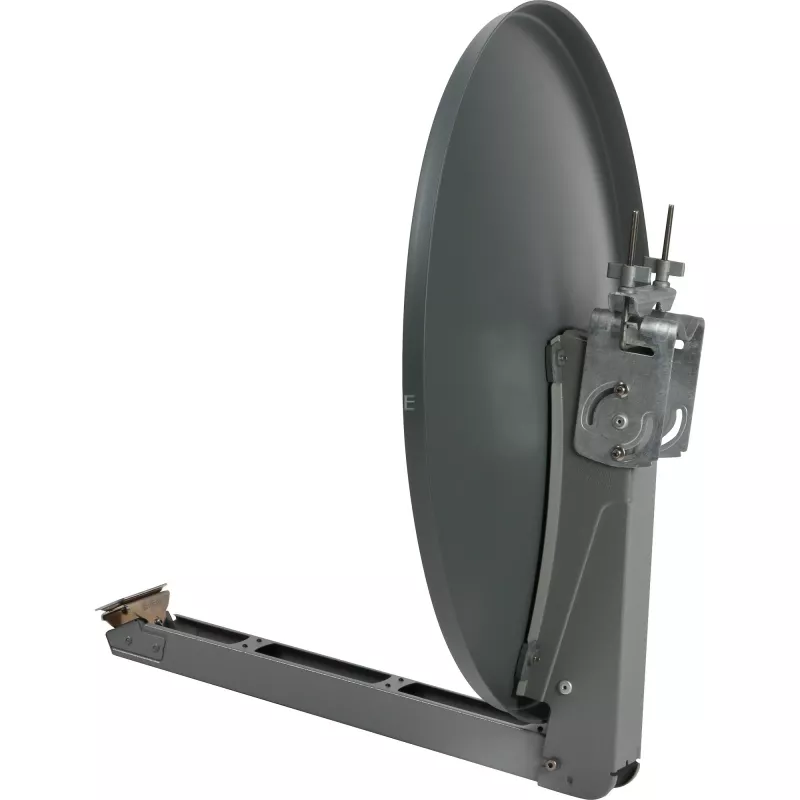

Das Design bietet durch eine Offset-Feed-Anordnung optimale elektrische Leistung bei minimalen mechanischen Abmessungen. Der Montageaufwand wird durch ein komplett vormontiertes Gerät, ein Schlüsselloch-Befestigungssystem für den Reflektor, Zinkdruckguss-Flügelmuttern mit genormter Sechskantgröße, beidseitige Elevationsskalen und eine klappbare Funktion, die die Abmessungen des Tragarms minimiert, reduziert. Eine Spannschelle aus feuerverzinktem Stahl und eine Kabelhalterung für bis zu acht Koaxialkabel sind im Lieferumfang enthalten.

Geeignet für

• Empfang von DVB-S/DVB-S2-Satellitensignalen im Bereich 10,70–12,75 GHz
• Einzelantennenempfang bei begrenztem Platzangebot oder wenn ein kompakter Reflektor bevorzugt wird
• Installationen, die korrosionsbeständige Hardware und vormontierte Komponenten erfordern
• Multifeed-Konfigurationen: Zwei Universal-Feed-Systeme können montiert werden, um Satelliten mit einem Abstand von 3°–4° (z. B. ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/HOTBIRD) ohne zusätzliche Komponenten zu empfangen

Technische Daten

• Frequenzbereich: 10,70–12,75 GHz
• Reflektordurchmesser: 75 cm
• Gewicht (ca.): 6,7 kg
• Farbe: Graphit (auch in weiß oder rotbraun erhältlich)
• Material: Aluminiumreflektor (pulverbeschichtet); Feed-Halterung aus verzinktem Stahlblech mit Kunststoffbeschichtung
• Kabelhalterungskapazität: bis zu 8 Koaxialkabel
• Zulassung: TÜV-bauartgeprüft

Verwendung

Montieren Sie die Masthalterung mit der feuerverzinkten Gewindespannschelle an einem geeigneten Mast. Befestigen Sie den vormontierten Reflektor mit dem Schlüsselloch-Befestigungssystem und sichern Sie die Verbindungselemente mit den mitgelieferten Zinkdruckguss-Flügelmuttern. Bringen Sie das Feed-System an der Feed-Halterung an; die Kabelhalterung kann bis zu acht Koaxialkabel aufnehmen. Verwenden Sie die Elevationsskalen auf beiden Seiten, um die Antennenelevation einzustellen, und führen Sie die Azimutjustierung durch, um den gewünschten Satelliten anzupeilen. Ziehen Sie nach der Ausrichtung alle Befestigungselemente fest.

Empfehlungen

Für den Empfang von zwei Satelliten mit einem anderen Abstand als 3°–4° oder 6° verwenden Sie die Multifeed-Adapterplatte ZAS 90. Verwenden Sie eine korrosionsbeständige Erdung und beachten Sie die örtlichen Installationsvorschriften. Überprüfen Sie regelmäßig die Anschlüsse und Befestigungselemente auf Korrosion oder Lockerung.
