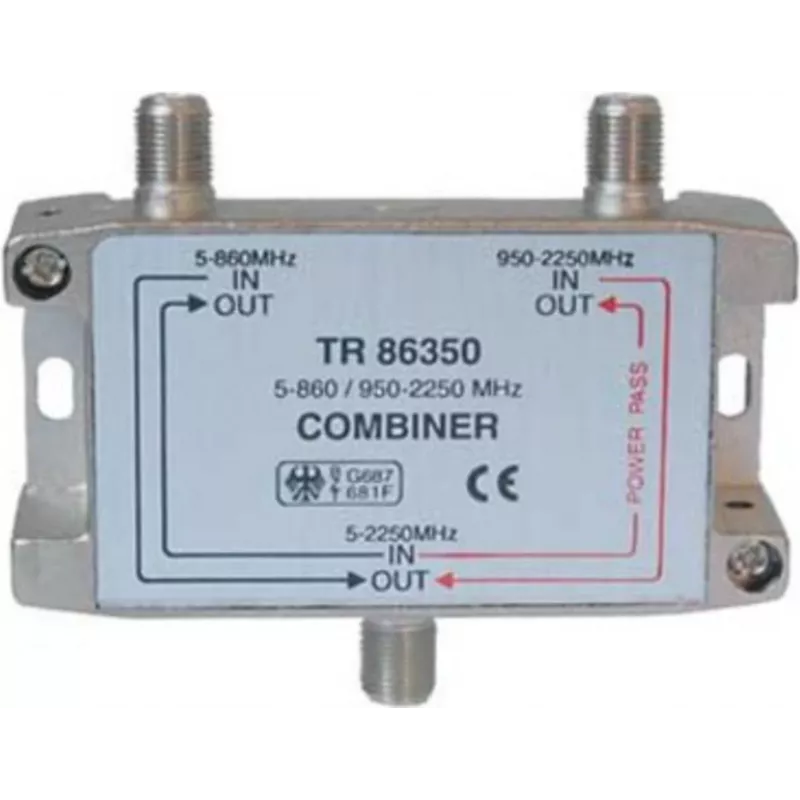

SAT-TV-Verteiler ShiverPeaks maximale Konnektivität 5–860 MHz / 950–2250 MHz mit DC-Durchlass

Der ShiverPeaks SAT-TV-Verteiler ermöglicht die kombinierte Verteilung von terrestrischen und Satellitensignalen in einem kompakten Gerät. Er unterstützt terrestrische Frequenzen von 5–860 MHz und Satellitenbänder von 950–2250 MHz und erlaubt gleichzeitig einen DC-Durchlass zur Speisung eines Satelliten-LNB oder eines Inline-Verstärkers. Konzipiert für Heim- oder kleinere gewerbliche Koaxialinstallationen, ermöglicht der Verteiler eine zuverlässige Aufteilung eingehender Antennen- oder Schüsselsignale auf mehrere Empfänger, ohne dass separate Geräte für die terrestrische und Satellitenverteilung erforderlich sind.

Vorteile

Dieser ShiverPeaks SAT-TV-Verteiler deckt sowohl die terrestrischen VHF/UHF-Bereiche als auch den gesamten Satelliten-Zwischenfrequenzbereich ab, sodass separate terrestrische und Satellitenverteiler überflüssig werden. Die DC-Durchlass-Funktion ermöglicht es einem Empfänger oder Multischalter, einen LNB oder ein aktives Gerät nachgeschaltet mit Strom zu versorgen, was die Installation vereinfacht und Kabelwege reduziert. Sein kompaktes Design und die einfache F-Stecker-Schnittstelle machen ihn geeignet für Wanddosen, Verteilerkästen oder Rack-Montage in kleinen Installationen.

Geeignet für

• Heiminstallationen, die terrestrische Antennen- und Satellitenschüsselsignale kombinieren
• Kleinere gewerbliche oder Büro-Koaxialverteilungen
• Aufbauten, bei denen eine Fernspeisung von LNBs oder Verstärkern über DC-Durchlass erforderlich ist
• Verteilte Zuführung zu mehreren Satelliten- oder terrestrischen Empfängern

Wichtige Spezifikationen

• Frequenzbereich (terrestrisch): 5–860 MHz
• Frequenzbereich (Satellit): 950–2250 MHz
• DC-Durchlass: unterstützt für die Speisung von LNBs oder Inline-Verstärkern
• Anschlusstyp: koaxiale F-Buchsen
• Anwendung: kombinierte SAT- und TV-Signalverteilung

Verwendung

Verbinden Sie die eingehende Antennen- oder Satellitenschüssel-Zuleitung mit dem Verteilereingang über ein Koaxialkabel mit F-Steckern. Schließen Sie die Empfänger oder nachgeschalteten Verteilkabel an den Verteilerausgängen an. Falls eine Fernspeisung eines LNB oder Verstärkers benötigt wird, stellen Sie sicher, dass das sendende Gerät für die DC-Zufuhr konfiguriert ist und die Verkabelung für den DC-Durchlass ausgelegt ist. Überprüfen Sie die Signalpegel an jedem Empfänger und verwenden Sie bei Bedarf geeignete Dämpfung oder Verstärkung nach dem Verteiler, um die Signalqualität zu erhalten. Beachten Sie die örtlichen Elektro- und Sicherheitsvorschriften bei der Herstellung der Anschlüsse.

Empfehlungen

Verwenden Sie RG6 oder gleichwertige verlustarme Koaxialkabel für Strecken, bei denen die Signaldämpfung eine Rolle spielt, halten Sie die Kabellängen so kurz wie praktisch möglich und vermeiden Sie übermäßige Biegungen. Überprüfen Sie Polarität und festen Sitz der Stecker, um Einstrahlungen und Signalverlust zu vermeiden. Für größere Verteilungen oder lange Kabelwege sollten Sie einen Verteilverstärker oder Multischalter in Betracht ziehen, der für kombinierte Satelliten- und terrestrische Systeme ausgelegt ist.
