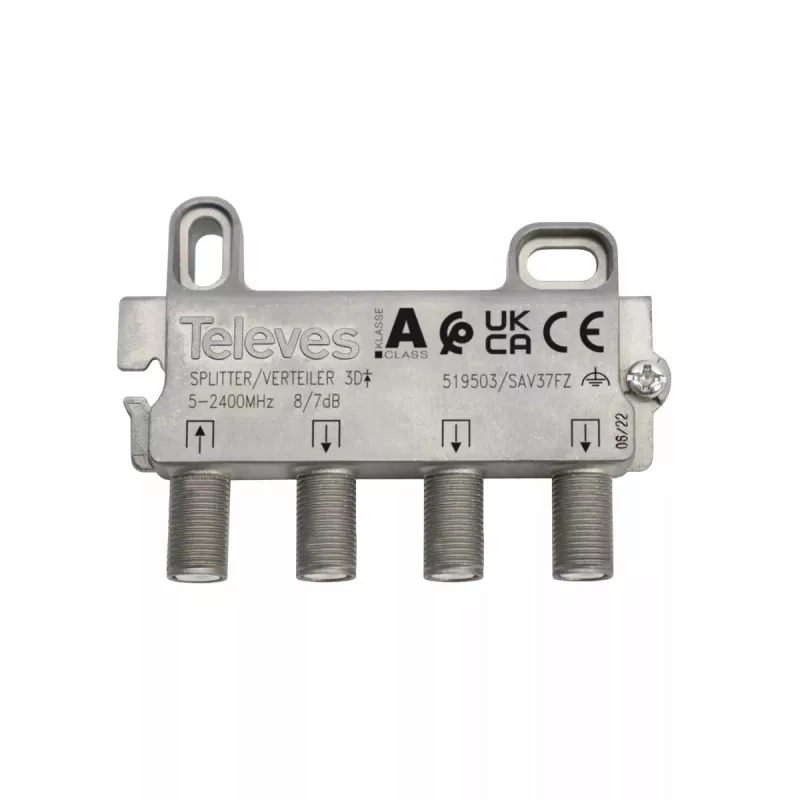

Kabelverteiler Televes 519503 Edelstahl 5 - 2400 MHz

F 3-fach Verteiler 5...2400 MHz 8/7 dB — Drei-Wege-Kabelverteiler mit F-Steckverbindern, konzipiert für SMATV und andere HF-Signalverteilungen. Er deckt einen breiten Frequenzbereich von 5 bis 2400 MHz ab und verfügt über ein kompaktes, miniaturisiertes elektronisches Design, das Durchgangsverluste reduziert. Das Gehäuse besteht aus Zamak mit Edelstahloptik für verbesserte Abschirmung und mechanische Robustheit. Für den Innenbereich konzipiert, kann er an der Wand, auf einer Rack-Platte oder auf einer Standard-Hutschiene montiert werden.

Vorteile

Der Televes 519503 Verteiler bietet zuverlässige Signalverteilung über einen breiten Frequenzbereich (5–2400 MHz) mit geringen Einfügedämpfungen dank Miniaturisierung der Komponenten. Sein Zamak-Gehäuse sorgt für effektive elektromagnetische Abschirmung und soliden mechanischen Schutz. Die kompakte Bauform ermöglicht die Installation auf engstem Raum und unterstützt mehrere Montageoptionen im Innenbereich: Wand, Rack-Platte oder Hutschiene.

Geeignet für

• SMATV-Systeme und Antennenverteilung in Mehrfamilienhäusern
• Satelliten-/Kabel-TV-Verteilung, bei der F-Stecker verwendet werden
• Installation im Innenbereich an Wänden, Rack-Platten oder Hutschienen

Technische Daten

• Modell: Televes 519503
• Frequenzbereich: 5–2400 MHz
• Typ: 3-fach Verteiler (F-Stecker)
• Dämpfung/Entkopplung: 8/7 dB (wie gekennzeichnet)
• Gehäusematerial: Zamak (Edelstahloptik-Abschirmung)

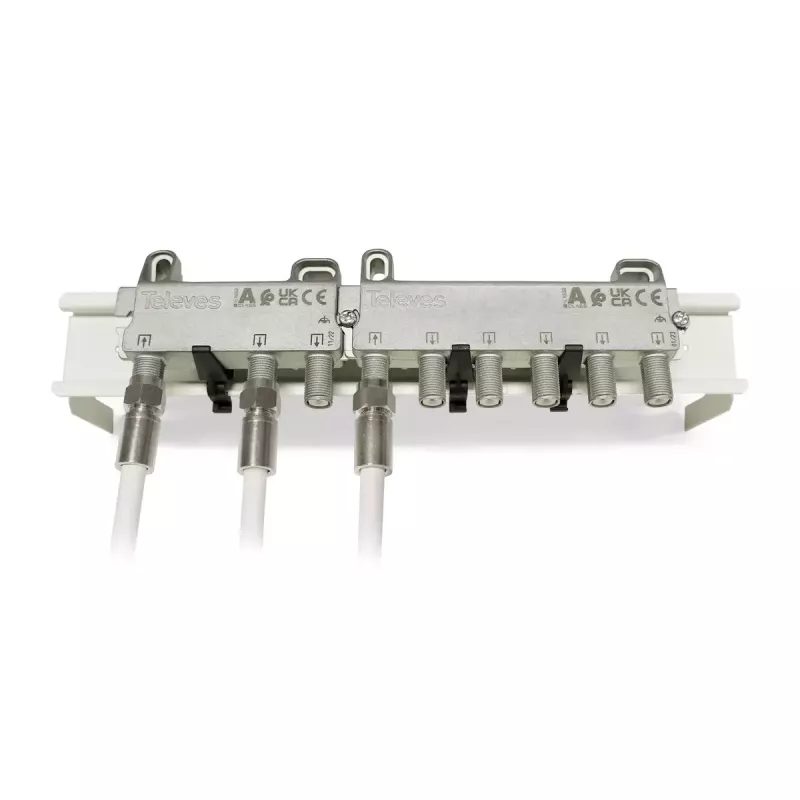

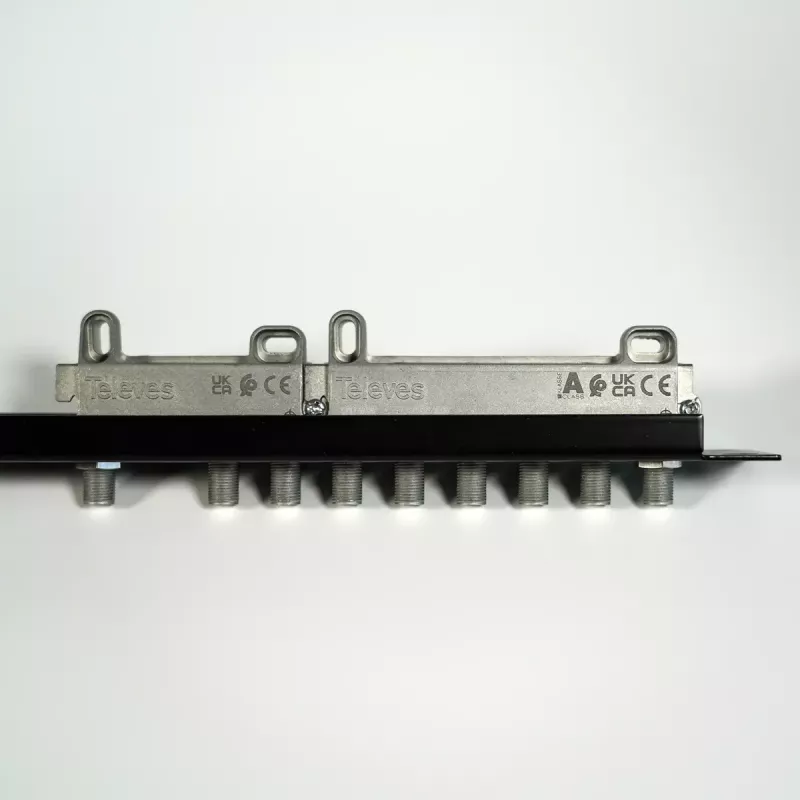

• Montage: Wand, Rack-Platte, Standard-Hutschiene
• Innenbereich
• MPN: 519503, EAN: 8424450267868

Anwendung

Montieren Sie den Verteiler an einem trockenen Ort im Innenbereich an der Wand, auf einer Rack-Platte oder Hutschiene. Verbinden Sie das ankommende HF-Signalkabel mit dem F-Eingangsanschluss des Verteilers und schließen Sie die Ausgangskabel an die drei F-Ausgangsanschlüsse an, die zu den jeweiligen Empfängern oder Verteilungsleitungen führen. Stellen Sie sicher, dass alle Anschlüsse fest angezogen sind, um die Abschirmung aufrechtzuerhalten und Signalverluste zu minimieren. Befolgen Sie die üblichen HF-Installationspraktiken und verwenden Sie geeignete Koaxialkabel und Steckverbinder für den Frequenzbereich.

Empfehlungen

Verwenden Sie hochwertige Koaxialkabel und ordnungsgemäß geschirmte F-Stecker; vermeiden Sie Feuchtigkeit und korrosive Umgebungen. Bei langen Kabelstrecken oder grenzwertigen Signalpegeln sollten Sie Verstärker in Betracht ziehen oder die Platzierung des Verteilers anpassen, um die Signalqualität zu erhalten.
