Router MikroTik L23UGSR-5HaxD2HaxD

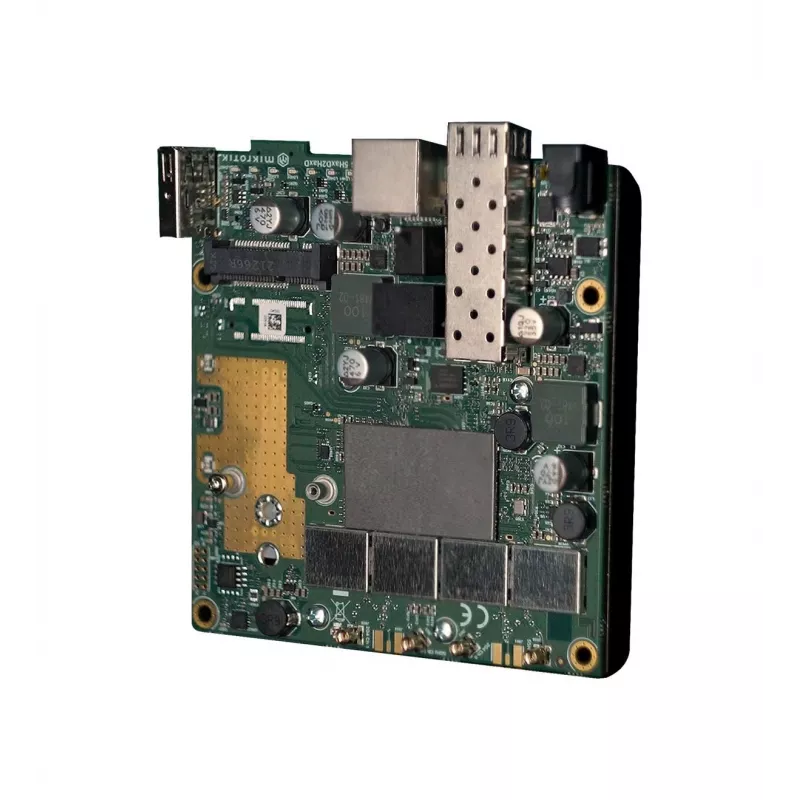

Das MikroTik L23UGSR-5HaxD2HaxD ist ein modulares Dualband-Wi‑Fi‑6-Board, das für den Bau von kundenspezifischen Outdoor-Access-Points, CPEs und eingebetteten Netzwerkprodukten entwickelt wurde. Es kombiniert eine Qualcomm Maple ARM CPU, ein Dualband-Wi‑Fi‑6-Funkmodul (2,4 GHz und 5 GHz), Gigabit Ethernet mit PoE‑in, einen 2,5 Gigabit SFP-Port, einen USB-Port und einen freien miniPCIe-Steckplatz für Erweiterungen. Das Design umfasst vier MMCX-Antennenanschlüsse, einen NanoSIM-Steckplatz für Mobilfunkmodule und einen Summer für Alarme oder Benachrichtigungen. Das Board unterstützt je nach Antennenwahl und Umgebungsbedingungen Reichweiten für Langstreckenverbindungen.

Vorteile

Dieses RouterBoard bringt Wi‑Fi‑6-Leistung in DIY- und OEM-Projekte und bietet verbesserten Durchsatz, Stabilität, Roaming und Energiemanagement im Vergleich zu früheren Wi‑Fi-Generationen. Integriertes PoE‑in (18–28 V) und eine geringe maximale Leistungsaufnahme (25 W) vereinfachen Outdoor- und Embedded-Einsätze. Die modulare Hardware – USB, miniPCIe-Steckplatz, NanoSIM und SFP – ermöglicht flexible Anpassungen wie LTE-Backup, LoRa-Gateway-Integration oder Glasfaser-Uplink. Vier MMCX-Anschlüsse erlauben die Auswahl von Antennen für kurze Reichweiten (omnidirektionale APs) oder Langstrecken-Punkt-zu-Punkt-Verbindungen.

Geeignet für

• Kundenspezifische Outdoor-Access-Points und Customer Premises Equipment (CPE)
• Kleinbüros, Heimlabore und eingebettete OEM-Netzwerkprodukte
• Langstrecken-Funkverbindungen und Punkt-zu-Punkt-Brücken (antennenabhängig)
• Einsätze mit PoE-Stromversorgung und Glasfaser-Uplink über SFP

Wichtige Spezifikationen

• Modell: MikroTik L23UGSR-5HaxD2HaxD
• Funk: Dualband-Wi‑Fi 6 (802.11ax) 2,4 GHz & 5 GHz, Dual-Chain
• CPU: Qualcomm Maple, ARM-Architektur, 800 MHz
• Ethernet: Gigabit Ethernet mit PoE‑in (18–28 V)
• SFP: 2,5 Gigabit SFP-Port für Glasfaseranschluss
• Erweiterung: miniPCIe-Steckplatz, USB-Port, NanoSIM-Steckplatz
• Antennen: 4 × MMCX-Anschlüsse
• Maximale Leistungsaufnahme: 25 W
• MPN: L23UGSR-5HaxD2HaxD; EAN: 4752224009128

Verwendung

Installieren Sie das Board in einem kompatiblen Outdoor-Gehäuse oder einem kundenspezifischen Gerätegehäuse und schließen Sie die Stromversorgung über PoE‑in (18–28 V) am Gigabit-Ethernet-Port an. Bringen Sie geeignete Antennen an den MMCX-Anschlüssen an, abhängig von der gewünschten Abdeckung oder Verbindungsentfernung. Nutzen Sie den miniPCIe-Steckplatz zum Hinzufügen von Modulen (z. B. LTE oder LoRa), legen Sie eine NanoSIM ein, wenn Sie ein Mobilfunkmodem verwenden, und schließen Sie bei Bedarf Glasfaser über den 2,5 G SFP an. Konfigurieren Sie WLAN, Routing und Sicherheitseinstellungen mit MikroTik RouterOS oder den bereitgestellten Softwaretools und montieren Sie die fertige Baugruppe am vorgesehenen Standort im Außen- oder Innenbereich.

Empfehlungen

Für zuverlässige Langstreckenverbindungen wählen Sie hochverstärkende Richtantennen und beachten Sie die örtlichen Vorschriften. Verwenden Sie PoE mit einem kompatiblen Injektor oder Switch, der 18–28 V liefert. Schützen Sie das Board bei Außeneinsätzen in einem wetterfesten Gehäuse und sorgen Sie für ordnungsgemäße Erdung und Überspannungsschutz.
