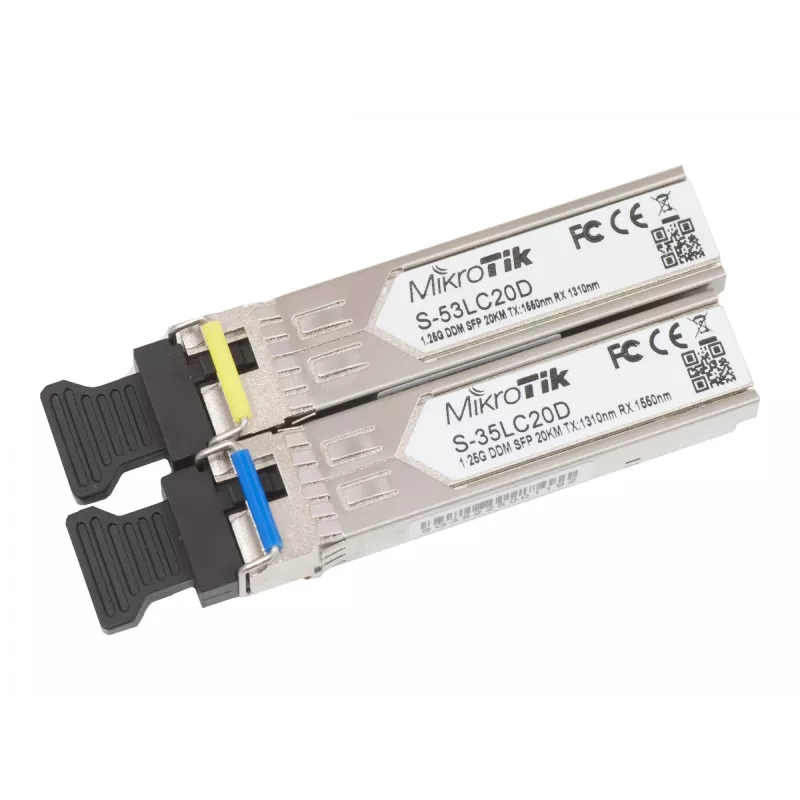

Netzwerk-Transceiver-Modul Mikrotik S-3553LC20D

S-35/53LC20D ist ein Paar optischer 1,25G-Single-Mode-SFP-Transceiver mit LC-Steckverbindern für Verbindungen bis zu 20 km und Unterstützung für DDM. Der S-35LC20D sendet bei 1310 nm und empfängt bei 1550 nm, während der S-53LC20D bei 1550 nm sendet und bei 1310 nm empfängt. Diese Module sind mit MikroTik-Geräten wie RB260GS, RB2011LS, RB2011LS-IN, RB2011UAS-IN, RB2011UAS-RM, RB2011UAS-2HnD, RB2011UAS-2HnD-IN und CCR1036-12G-4S kompatibel und funktionieren auch mit SFP-Geräten anderer Hersteller.

Vorteile

Die Module bieten eine standardisierte SFP-Schnittstelle mit einer maximalen Datenübertragungsrate von 1250 Mbit/s und LC-Fasersteckverbindern für Single-Mode-Faserverbindungen bis zu 20 km. Beide Transceiver unterstützen Digital Diagnostics Monitoring (DDM) zur Echtzeitüberwachung optischer Parameter. Die komplementären Wellenlängen (1310/1550 nm) ermöglichen den Einsatz in bidirektionalen Faserverbindungen über eine einzelne Faser.

Geeignet für

• Single-Mode-Faserverbindungen über große Entfernungen bis zu 20 km
• Als kompatibel aufgeführte MikroTik-Router und -Switches (RB260GS, RB2011-Serie, CCR1036-12G-4S)
• Interoperable Verbindungen mit SFP-Geräten anderer Hersteller
• BDM-/Überwachungskonfigurationen, die DDM-Unterstützung erfordern

Technische Spezifikationen

• Formfaktor: SFP
• Datenrate: 1,25 Gbit/s (1250 Mbit/s)
• Glasfasertyp: Single-Mode
• Steckverbinder: LC
• Wellenlängen: S-35LC20D T1310 nm / R1550 nm; S-53LC20D T1550 nm / R1310 nm
• Maximale Verbindungsentfernung: 20 km
• DDM: Unterstützt
• Hersteller-MPN: S-3553LC20D

Verwendung

Stecken Sie jeden SFP-Transceiver in den SFP-Steckplatz des kompatiblen Switches oder Routers, bis er einrastet. Verbinden Sie Single-Mode-LC-Glasfaserkabel mit den LC-Ports und beachten Sie die Sende-/Empfangsausrichtung für das bidirektionale Paar (S-35LC20D zu S-53LC20D). Stellen Sie sicher, dass die angeschlossenen Geräte eingeschaltet und für die Verwendung von 1,25G-SFP-Ports konfiguriert sind; die Module stellen die entsprechende Verbindung automatisch her. Verwenden Sie die Geräteverwaltungsoberfläche, um den Verbindungsstatus und gegebenenfalls die DDM-Werte zu überprüfen.

Empfehlungen

Gehen Sie vorsichtig mit den optischen Schnittstellen um: Lassen Sie die Staubschutzkappen bis zur Installation aufgesteckt, vermeiden Sie ein Biegen der Faser unter den minimalen Biegeradius und überprüfen Sie die Kompatibilität mit der Firmware Ihrer Geräte. Kombinieren Sie bei bidirektionalen Verbindungen S-35LC20D und S-53LC20D an den gegenüberliegenden Enden derselben Faser, um eine korrekte Wellenlängenzuordnung zu gewährleisten.
