Kabelgebundener Router MikroTik RB5009UPr+S+OUT

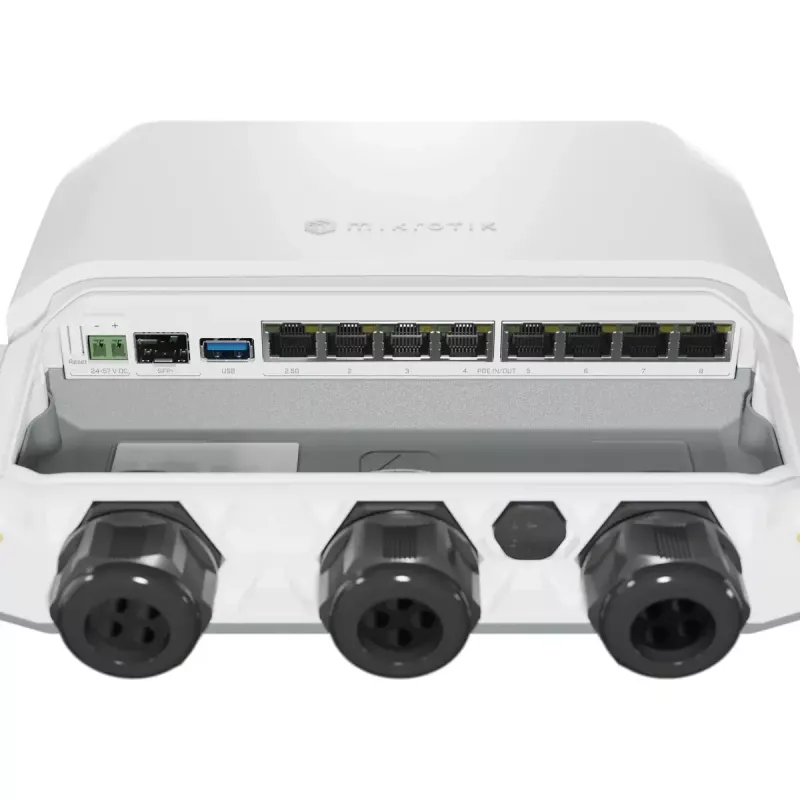

Der MikroTik RB5009UPr+S+OUT ist ein outdoor-tauglicher kabelgebundener Router in einem IP66-geschützten wasserdichten Gehäuse, konzipiert für zuverlässige Mast- und Outdoor-Netzwerkinstallationen. Er kombiniert eine Marvell 88F7040 CPU mit 1400 MHz mit mehreren kabelgebundenen Schnittstellen: 7 Gigabit-Ethernet-Ports, einem 2,5-Gigabit-Ethernet-Port, einem 10G SFP+-Käfig und einem Full-Size USB3-Port. Das Gerät läuft mit RouterOS v7 und bewältigt anspruchsvolle Netzwerkaufgaben in einem kompakten, kosteneffizienten Formfaktor.

Vorteile

Das Gerät bietet zuverlässigen Umweltschutz (IP66) für den Außeneinsatz und umfangreiche Stromredundanz mit neun möglichen Stromquellen. Es unterstützt weite Eingangsspannungen (24–57 V) bei allen Stromoptionen, PoE-in und PoE-out an acht Ethernet-Ports und einen frontseitigen 2-poligen Stromanschluss. Jeder PoE-out-Port kann bis zu 25 W liefern, bei einem kombinierten Limit von 130 W. Der Router bietet hohe Verarbeitungsleistung für fortgeschrittene Netzwerkfunktionen und gleichzeitige Kompatibilität mit Standard-PoE (802.3af/at).

Geeignet für

• Outdoor-Mast- und Mastmontierte Netzwerkinstallationen
• ISPs und Netzbetreiber, die hohe Zuverlässigkeit und Redundanz benötigen
• Edge-Routing-Aufgaben wie PPPoE-Terminierung und DHCP für Kunden
• Unternehmens- und Carrier-Szenarien mit MPLS, VPLS oder VXLAN
• Installationen, die sowohl Datenschnittstellen (1G/2.5G/SFP+) als auch PoE-Stromverteilung benötigen

Wichtige Spezifikationen

• Modell: MikroTik RB5009UPr+S+OUT (MPN: RB5009UPr+S+OUT, EAN: 4752224008459)
• CPU: Marvell 88F7040, 1400 MHz
• Ethernet: 7× Gigabit-Ethernet, 1× 2,5-Gigabit-Ethernet
• SFP+: 10G SFP+-Käfig
• USB: 1× Full-Size USB3-Port
• Strom: PoE-in und PoE-out an acht Ports, frontseitiger 2-poliger Anschluss, bis zu 9 mögliche Stromquellen
• PoE-Spannungsbereich: 24–57 V (keine Spannungen mischen)
• PoE-out pro Port: bis zu 25 W; kombiniertes PoE-out-Limit: 130 W
• Stromverbrauch: Gerät benötigt bis zu 21 W für den Eigenbetrieb; typische Systemleistungsmerkmale sollten PoE-Budgets berücksichtigen
• Schutzart: IP66 (wasserdichtes Gehäuse)
• Standards: IEEE 802.3af / IEEE 802.3at Kompatibilität für PoE
• Farbe: Weiß

Verwendung

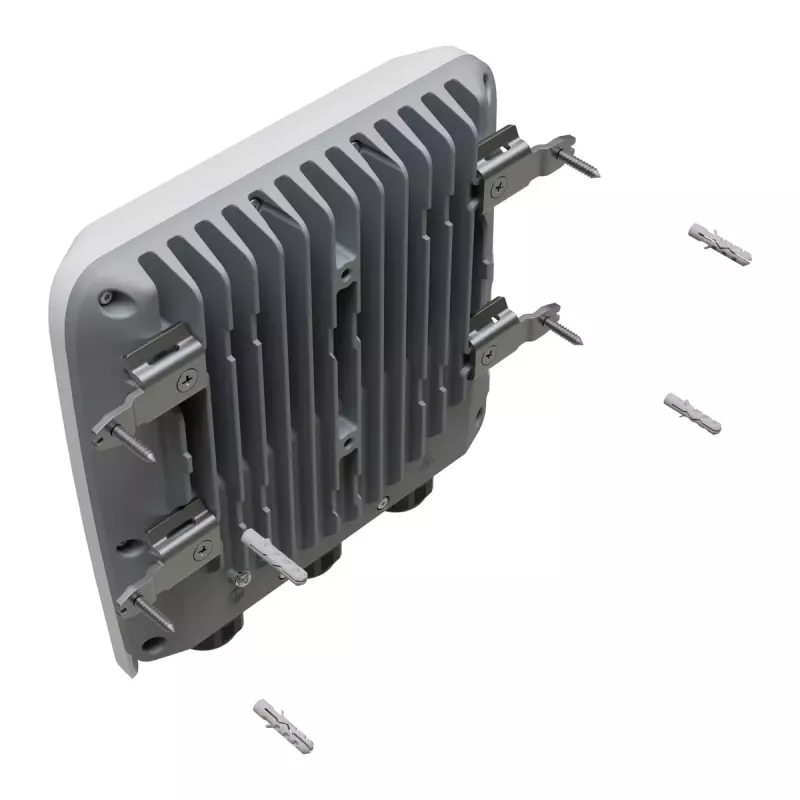

Montieren Sie den RB5009UPr+S+OUT an einem geeigneten Outdoor-Standort mit stabiler mechanischer Unterstützung und korrekter Abdichtung der Kabeleinführungen, um die IP66-Schutzart zu erhalten. Verbinden Sie Ihre Uplink- und Zugangsgeräte mit den Ethernet-Ports und stecken Sie bei Bedarf SFP+-Module in den 10G-Käfig. Versorgen Sie das Gerät über eine beliebige unterstützte Quelle mit Strom: den frontseitigen 2-poligen Anschluss, PoE-in an den Ethernet-Ports oder eine Kombination der Eingänge. Konfigurieren Sie RouterOS v7 über Winbox, WebFig oder CLI, um Routing, PPPoE-Terminierung, DHCP, Firewall-Regeln und jegliche benötigten MPLS/VPLS- oder VXLAN-Dienste für Ihr Netzwerk einzurichten. Stellen Sie sicher, dass das gesamte PoE-Budget und die Leistungsgrenzen pro Port eingehalten werden, wenn Sie andere PoE-Geräte über die PoE-out-Ports des Routers mit Strom versorgen, und führen Sie bei Bedarf zusätzliche Stromversorgung über den 2-poligen Anschluss zu, um die PoE-out-Funktionalität zu ermöglichen.

Empfehlungen

Mischen Sie nicht verschiedene Eingangsspannungen gleichzeitig; legen Sie bei Bedarf maximale verfügbare Leistungsgrenzen in der Konfiguration fest, um ein Überschreiten des kombinierten 130 W PoE-out-Limits zu verhindern. Befolgen Sie für einen zuverlässigen Außenbetrieb die örtlichen Erdungs- und Blitzschutzpraktiken und überprüfen Sie, ob die angeschlossenen SFP+-Transceiver und PoE-gespeisten Geräte mit dem Single-Voltage-PoE-out-Verhalten des Routers kompatibel sind.
