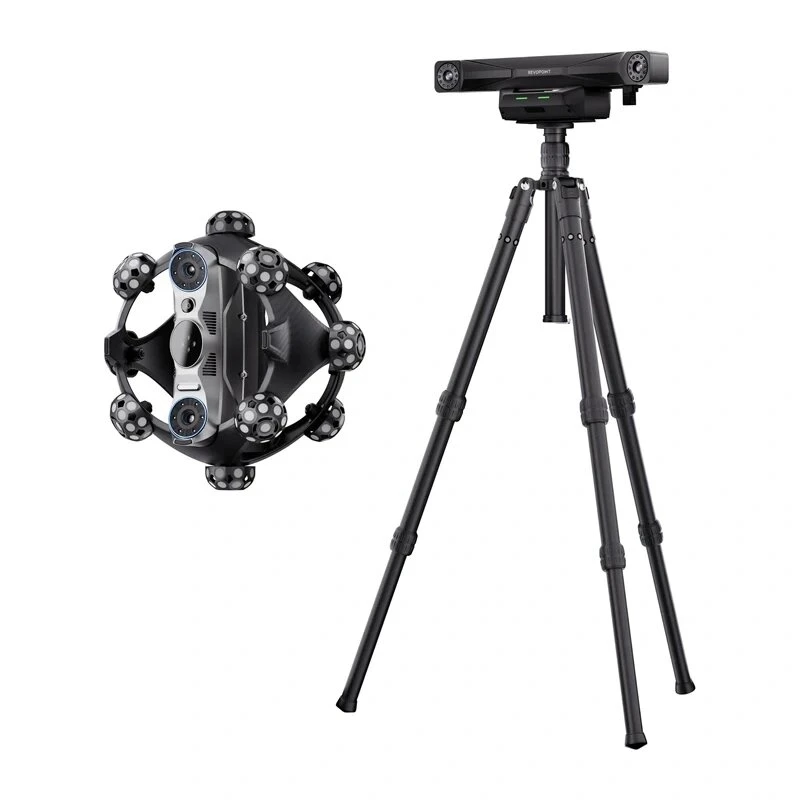

Revopoint Trackit SR CMM Edition 3D-Optikscanner - Tragbares Infrarot-Tracking-System für industrielle Messtechnik, 0,02 mm Genauigkeit

In der anspruchsvollen Welt der industriellen Messtechnik erfordern hochpräzise 3D-Messungen oft teure, stationäre Koordinatenmessgeräte (KMGs), die komplex zu bedienen und unmöglich zu transportieren sind. Der Revopoint Trackit SR CMM Edition 3D-Optikscanner bricht mit diesem Schema und liefert professionelle Tracking- und Scangenauigkeit in einer kompakten, tragbaren Lösung. Er verwandelt Ihren kompatiblen Revopoint-Scanner in ein dynamisches, kabelloses Messsystem, mit dem Sie präzise 3D-Daten direkt in der Fertigung, im Feld oder überall dort erfassen können, wo Ihre Arbeit Sie hinführt.

Für wen ist er geeignet

Dieser optische Tracker wurde für Qualitätskontrollingenieure, Reverse-Engineering-Spezialisten und Messtechnik-Profis entwickelt, die zuverlässige, hochpräzise Messungen ohne die Einschränkungen eines fest installierten KMG benötigen. Ob Sie bearbeitete Teile prüfen, Baugruppen verifizieren oder Komponenten für den CAD-Vergleich digitalisieren – der Trackit SR CMM Edition ist Ihr vielseitiger Partner. Er eignet sich auch ideal für Forscher und Dozenten in fortschrittlichen Fertigungsumgebungen, die ein flexibles, präzises Scan-Setup benötigen.

Hauptmerkmale

• Professionelle Genauigkeit: Erzielen Sie eine Einzelbildgenauigkeit von bis zu 0,02 mm und eine volumetrische Genauigkeit von bis zu 0,05 mm/m, sodass Ihre Messungen strengen industriellen Standards entsprechen.
• Infrarot-Optik-Tracking: Der Tracker verwendet Infrarot-Optiktechnologie, um die Position des Scanners in Echtzeit zu verfolgen und bietet stabiles und zuverlässiges Tracking über einen Arbeitsbereich von 0,3 m x 0,3 m x 0,3 m bis zu 1,5 m x 1,5 m x 1,5 m.

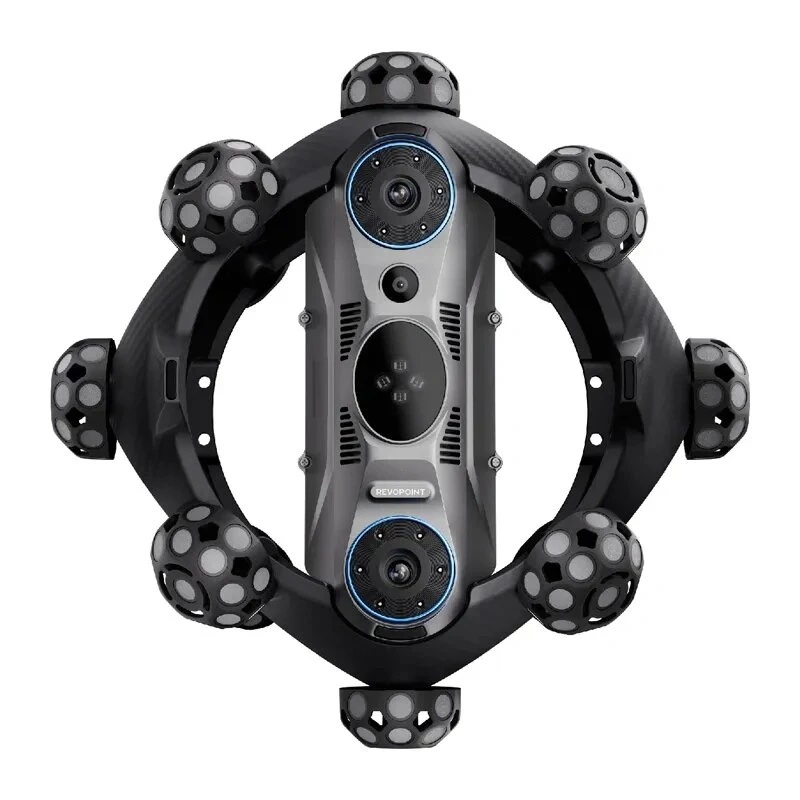

• Breite Kompatibilität: Funktioniert nahtlos mit den Revopoint MINI, RANGE, POP 3 und INSPIRE Scannern und verwandelt sie in hochpräzise KMG-Systeme.
• Flexible Konnektivität: USB-Typ-C-Anschluss gewährleistet schnelle Datenübertragung und einfache Einrichtung mit Windows-, Android-, iOS- und macOS-Geräten.

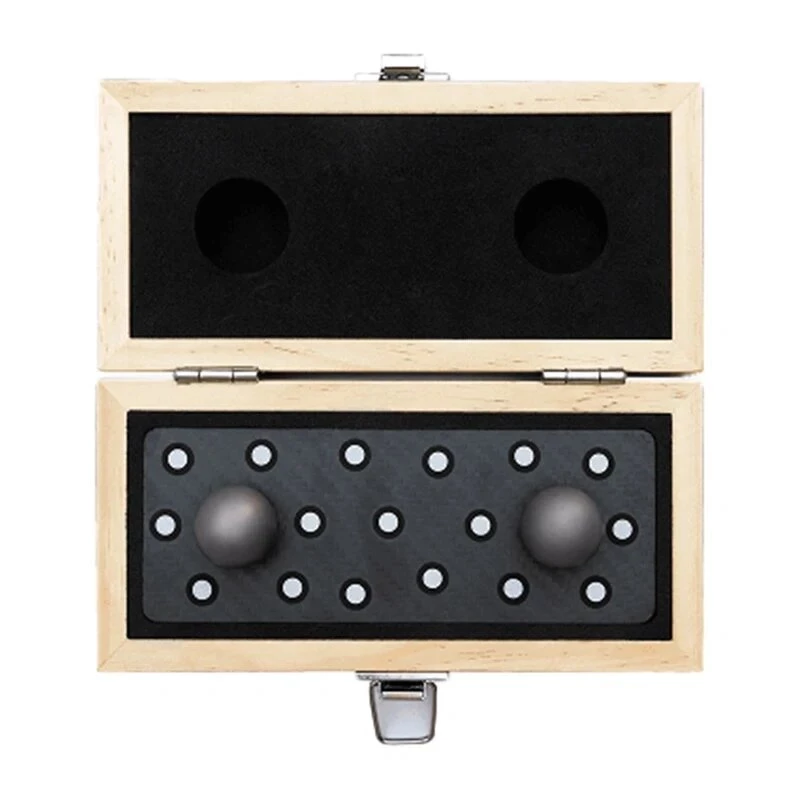

• Automatische Kalibrierung: Markerbasierte Kalibrierung vereinfacht den Einrichtungsprozess, reduziert Ausfallzeiten und gewährleistet konstante Genauigkeit.

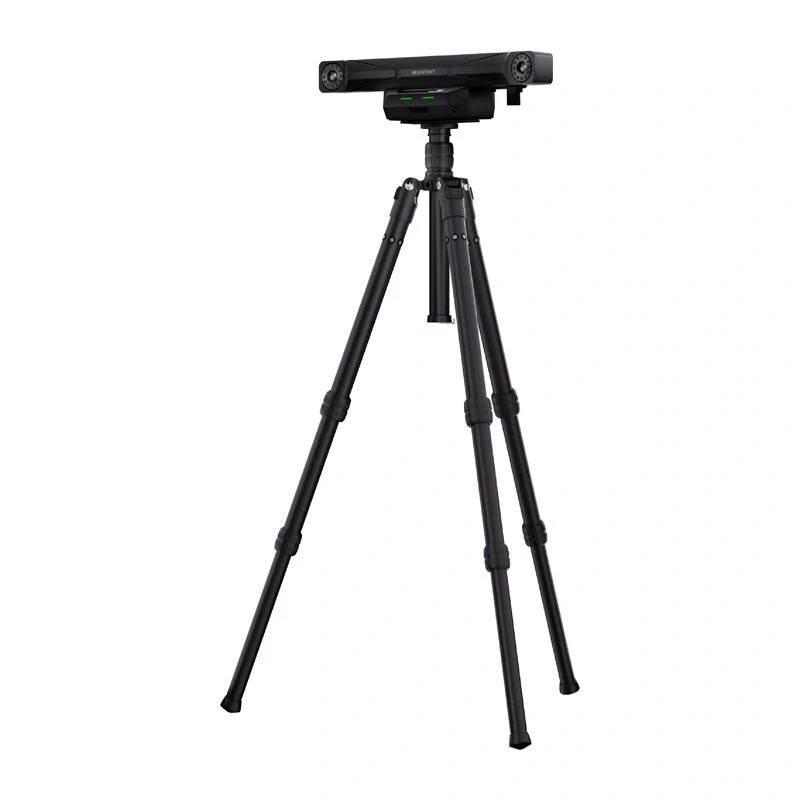

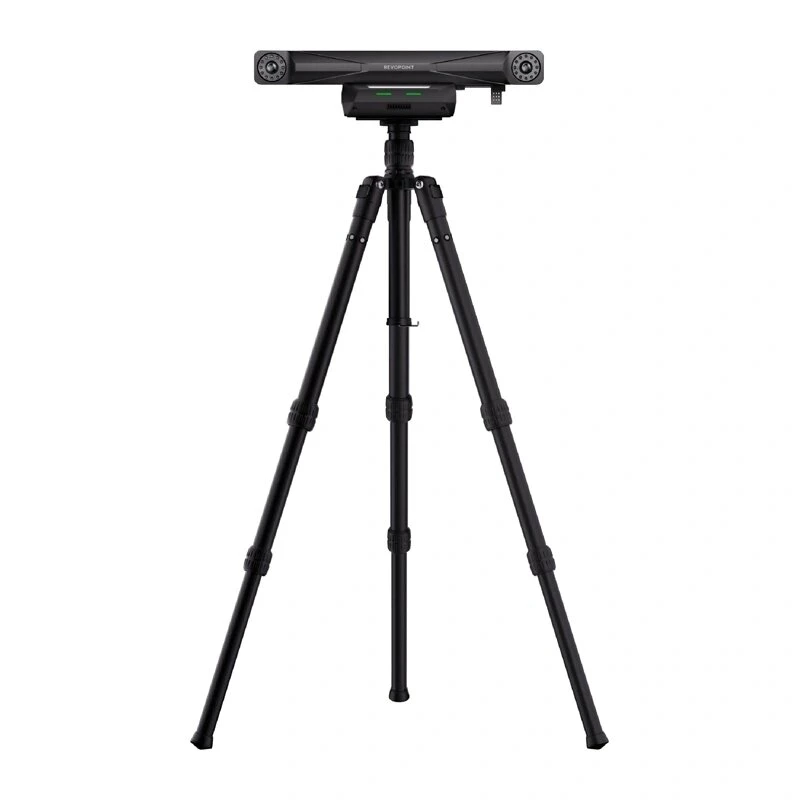

• Tragbares Design: Standard 1/4"-20 Stativgewinde ermöglicht die Montage auf handelsüblichen Stativen oder Halterungen, sodass der Tracker leicht für eine optimale Abdeckung positioniert werden kann.

Technische Daten

• Tracking-Prinzip: Infrarot-Optik-Tracking
• Einzelbildgenauigkeit: Bis zu 0,02 mm
• Volumetrische Genauigkeit: Bis zu 0,05 mm/m
• Tracking-Bildrate: 10 FPS
• Arbeitsbereich: 0,3 m x 0,3 m x 0,3 m bis 1,5 m x 1,5 m x 1,5 m
• Kompatible Scanner: Revopoint MINI, RANGE, POP 3, INSPIRE
• Konnektivität: USB Typ-C
• Stromversorgung: 12V DC, 3A
• Betriebssystemunterstützung: Windows 10/11 (64-Bit), Android, iOS, macOS
• Software-Kompatibilität: Revoscan
• Anwendung: Industrielle Messtechnik, Qualitätskontrolle, Reverse Engineering
• Kalibrierungsmethode: Automatische markerbasierte Kalibrierung
• Lichtquelle: Infrarot-LED
• Montage: Standard 1/4"-20 Stativgewinde
• Betriebstemperatur: 0°C bis 40°C

Tipps

Für optimale Ergebnisse stellen Sie sicher, dass sich Tracker und Scanner innerhalb des empfohlenen Arbeitsbereichs befinden und die Umgebung frei von übermäßiger Infrarotinterferenz ist. Verwenden Sie vor jeder Messsitzung die automatische markerbasierte Kalibrierung, um die Genauigkeit zu erhalten. Der Tracker kann auf einem handelsüblichen Stativ für eine stabile Positionierung montiert werden, und der USB-Typ-C-Anschluss ermöglicht eine schnelle Integration in Ihr bestehendes Revopoint-Scanner-Setup.
