3D-Scanner Revopoint Miraco Plus tragbar hochpräzise Miraco Plus

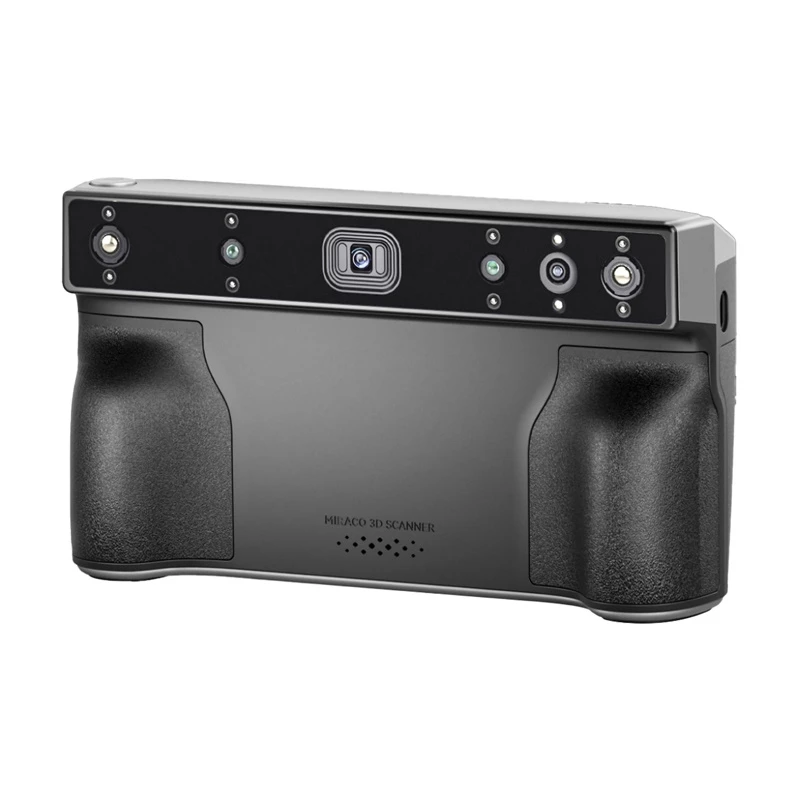

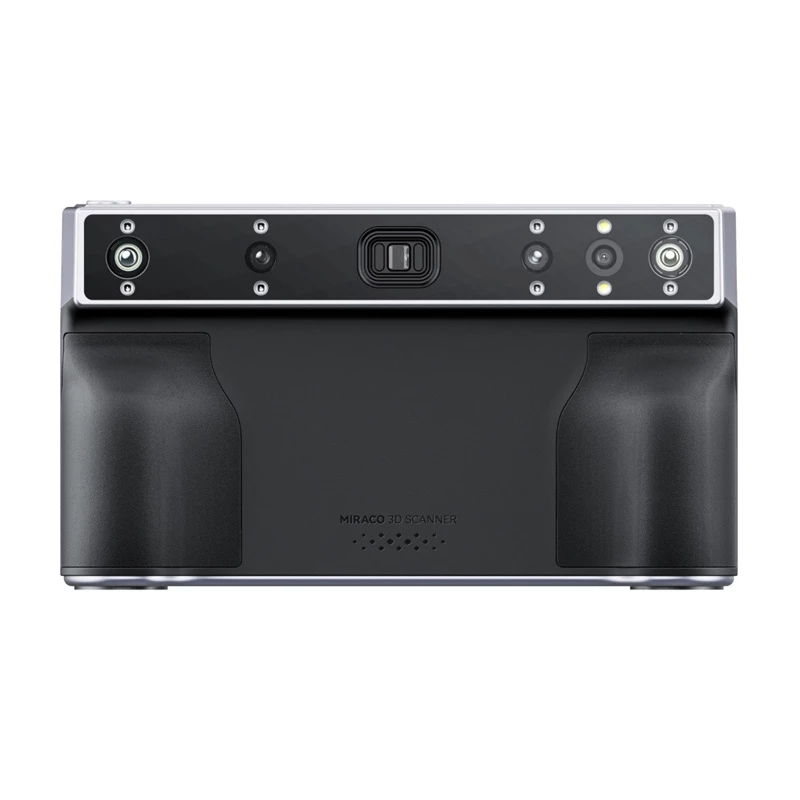

Revopoint Miraco Plus 3D-Scanner

Der Revopoint Miraco Plus 3D-Scanner, ausgezeichnet mit dem renommierten Red Dot Award 2024, ist eine vielseitige Lösung, die die Ultrapräzision der photogrammetrischen Messtechnik mit der Flexibilität verbindet, sowohl kleinere Teile wie Schrauben als auch große industrielle Objekte zu scannen. Mit doppelter optischer Vergrößerung und Geschwindigkeiten von bis zu 20 Bildern pro Sekunde erhalten Sie eine klare und schnelle Erfassung selbst komplexester Formen, während die 48-MP-RGB-Kamera eine lebendige, natürliche Farbwiedergabe in 8K-Qualität liefert. Die integrierte 9-Achsen-IMU stabilisiert jede Bewegung und eliminiert Unschärfe, und der 180° neigbare 2K-AMOLED-Bildschirm ermöglicht es Ihnen, Ihren Fortschritt intuitiv in Echtzeit zu verfolgen. Mit einem vierstufigen Workflow (Markierungsvorbereitung, Fotografie, Punktwolkenberechnung und -erfassung sowie Verarbeitung und Export) optimiert der Miraco Plus Prototyping und fortgeschrittenes Design und bietet höchste Messqualität, ohne dass zusätzliche Dienstleistungen in Anspruch genommen werden müssen.

Innovative photogrammetrische Messtechnik

Im Herzen des Miraco Plus steckt ein hocheffizientes photogrammetrisches Messsystem, das die Fehlerakkumulation in Echtzeit reduziert, wenn aufeinanderfolgende Fragmente der Punktwolke verbunden werden. Dadurch wird jede noch so komplexe Form, von beeindruckenden Skulpturen bis hin zu winzigen mechanischen Komponenten, mit beispielloser Konsistenz abgebildet. Mit einer Einzelbildgenauigkeit von bis zu 0,04 mm entgeht Ihnen kein Detail. Die photogrammetrische Längengenauigkeit von 0,02 mm + 0,05 mm × L (m) stellt sicher, dass Ihr Modell den tatsächlichen Abmessungen entspricht.

Von mikroskopischen Schrauben bis zu großen Industrieobjekten

Der Miraco Plus bewältigt mühelos sowohl filigrane Schmuckstücke als auch große Automobil- oder Motorradkomponenten. Die 2-fache optische Vergrößerung ermöglicht die Fokussierung auf feinste Details, und die Erfassungsgeschwindigkeit von bis zu 20 Bildern pro Sekunde sorgt für ein schnelles und reibungsloses Scannen auch langer Objekte. Sie können zwischen zwei Betriebsmodi (Einzelaufnahme und Kontinuierlich) wählen, um sie an Ihre Bedürfnisse anzupassen, unabhängig von der Komplexität der zu scannenden Oberfläche.

Unübertroffene Farbqualität und Stabilität

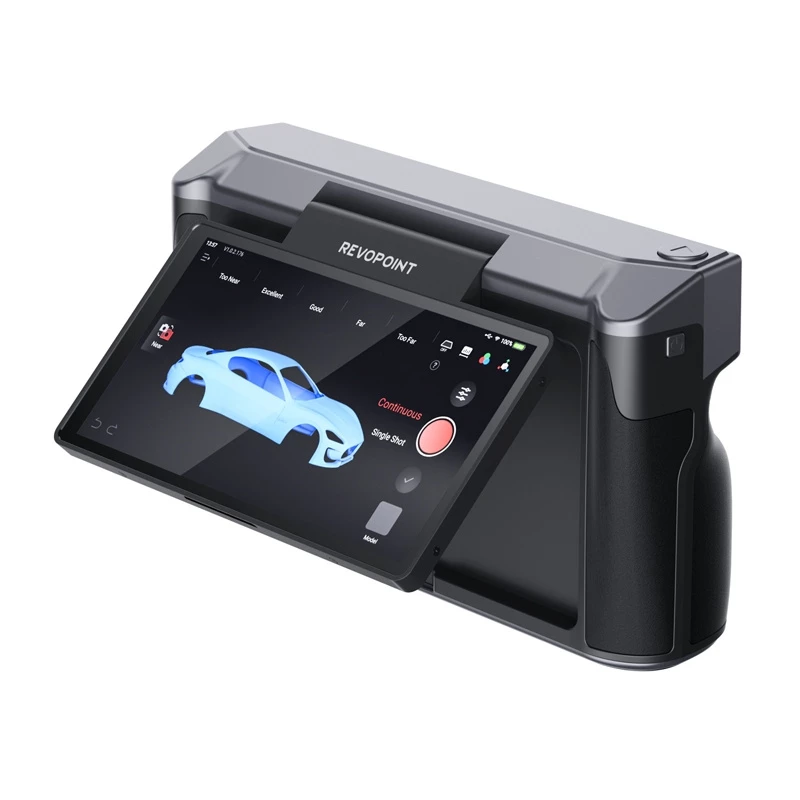

Die integrierte 48-MP-RGB-Kamera erfasst das gesamte Farbspektrum in 8K-Qualität, sodass fertige 3D-Modelle keine zusätzliche Farbkorrektur benötigen. Die Stabilisierung auf Basis einer 9-Achsen-IMU (Inertial Measurement Unit, ein Modul, das die Beschleunigung und Winkelgeschwindigkeit eines Objekts im Raum mithilfe von Beschleunigungsmessern und Gyroskopen misst) eliminiert Unschärfe und Verwacklungen, selbst bei Arbeiten im Freien oder ohne Stativ. Ein großer, 2K-AMOLED-Bildschirm (Active-Matrix Organic Light-Emitting Diode, eine fortschrittliche Anzeigetechnologie, die organische Leuchtdioden verwendet), der um 180° neigbar ist, ermöglicht die Überwachung des Scanfortschritts in Echtzeit und in jeder Position.

Intuitiver vierstufiger Workflow

Der gesamte Digitalisierungsworkflow reduziert sich auf vier einfache Schritte, die ohne Datenverschiebung vom Gerät bis zum endgültigen Export durchgeführt werden – der erste Schritt ist die Vorbereitung (bringen Sie die mitgelieferten Maßbänder, codierten Zielmarken und Marker auf oder um das Objekt an – sie dienen als Referenz für die photogrammetrische Analyse), die Fotografie (nehmen Sie Fotos aus verschiedenen Winkeln und Höhen auf, bis jeder Teil des Objekts im Bild ist), die Berechnung und Erfassung der Punktwolken (Miraco Plus erkennt automatisch die Markerpositionen, fügt die Aufnahmen zusammen und erstellt eine konsistente Punktwolke) sowie die Verarbeitung und der Export (fortschrittliche Software ermöglicht die Korrektur, Filterung und Bearbeitung des Modells, dann den Export der fertigen Datei auf einen Desktop oder in die Cloud mit einem Klick).

Lieferumfang

• Miraco Plus 3D-Scanner
• Maßbänder
• Satz magnetischer Marker
• Satz aufklebbarer Marker
• Stativ
• Drehteller
• Büste (zum Scannen)
• Abdeckung für Drehteller
• Marker
• 65-W-Netzteil mit dualem USB-Typ-C-Anschluss
• Kalibrierplatte für Scannen aus der Entfernung x4
• Tragetasche für Kalibrierplatte
• Kalibrierplatte für Nahaufnahmen
• „magische Matte" x2
• USB-Typ-C-auf-HDMI-Adapter
• USB-Typ-C-auf-Typ-A-Adapter
• Handschlaufe
• Aufbewahrungstasche
• Bedienungsanleitung

Verwendung

Platzieren Sie die mitgelieferten Marker und codierten Zielmarken gemäß dem empfohlenen Layout um oder auf dem Objekt und wählen Sie dann je nach Objektgröße und Oberflächenkomplexität den Einzelaufnahme- oder Kontinuierlich-Modus. Nehmen Sie Fotos aus mehreren Winkeln und Höhen auf, bis alle Oberflächen abgedeckt sind; Miraco Plus erkennt automatisch die Markerpositionen und fügt die Aufnahmen zu einer konsistenten Punktwolke zusammen. Verwenden Sie nach der Erfassung die integrierten Verarbeitungswerkzeuge, um das Modell zu filtern, zu korrigieren und zu verfeinern, und exportieren Sie dann die endgültige Datei auf einen Desktop oder in einen Cloud-Speicher.

Empfehlungen

Für beste Ergebnisse verwenden Sie die mitgelieferten Kalibrierplatten und magnetischen oder aufklebbaren Marker, um stabile Referenzpunkte zu gewährleisten. Verwenden Sie bei sehr kleinen Objekten die Nahdistanz-Kalibrierplatte und die 2-fache optische Vergrößerung; arbeiten Sie bei großen Objekten am äußersten Ende des Arbeitsbereichs und aktivieren Sie die kontinuierliche Erfassung. Verlassen Sie sich beim Scannen im Freien oder unter instabilen Bedingungen auf die 9-Achsen-IMU-Stabilisierung und erwägen Sie die Verwendung eines Stativs für maximale Konsistenz.
