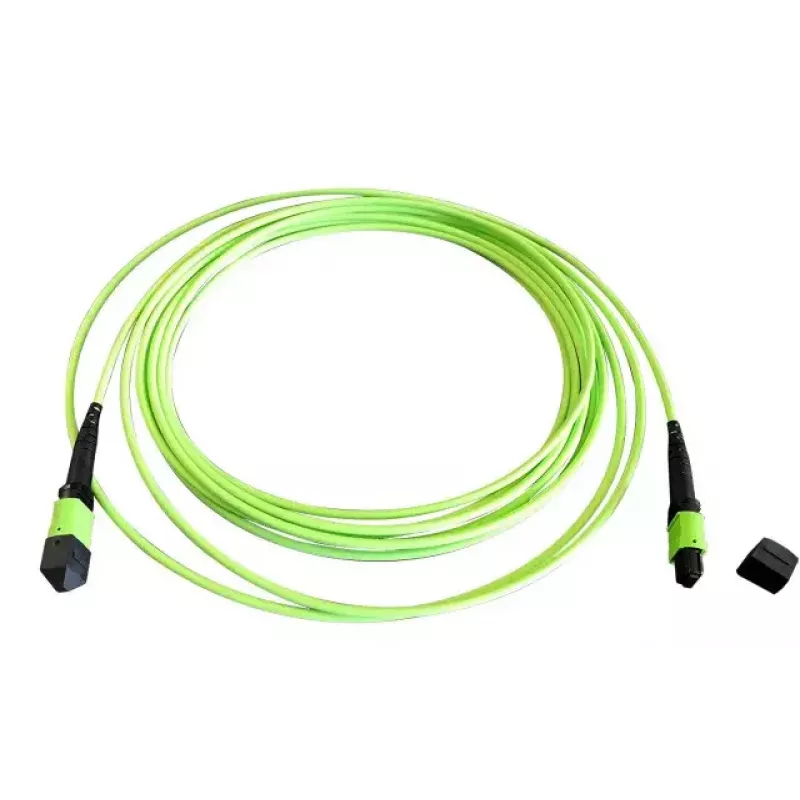

Glasfaser MTP-Kabel EFB Elektronik MTPF12MTPFOM5-10 — OM5, 10 m, MTP–MTP, 50 µm

EFB Elektronik MTPF12MTPFOM5-10 ist ein 10 m langes Multimode-Glasfaserkabel mit OM5-Spezifikation und MTP-Steckern an beiden Enden. Mit einem Kerndurchmesser von 50 µm unterstützt dieses MTP–MTP-Kabel hochdichte, parallele Faserverbindungen, die üblicherweise in Rechenzentren, Serverracks und Hochgeschwindigkeits-InfiniBand- oder Ethernet-Verbindungen eingesetzt werden. Die OM5-Multimode-Klassifizierung ermöglicht eine optimierte Breitbandübertragung für Kurz- bis Mittelstrecken-Multimode-Anwendungen bei gleichzeitiger Kompatibilität mit der bestehenden Multimode-Infrastruktur.

Vorteile

Das Kabel kombiniert MTP-Mehrfaserstecker für eine vereinfachte Installation in hochdichten Panels und Trunkverbindungen mit OM5-Faserleistung für den Breitband-Multimode-Einsatz. Sein 50-µm-Kern bietet zuverlässige Modenbandbreite für parallele Optiken und gebündelte Verbindungen. Die Länge von 10 m ermöglicht flexible Leitungsführung zwischen Racks oder Geräten und reduziert in vielen Layouts die Notwendigkeit von Zwischen-Patchverbindungen. Das Assembly ist darauf ausgelegt, konsistente optische Leistung und einfache Handhabung in professionellen Netzwerkumgebungen zu gewährleisten.

Geeignet für

• Hochdichte Rechenzentrums-Trunkverbindungen und Rack-zu-Rack-Verbindungen
• Parallele Optik-Verbindungen für InfiniBand- oder Hochgeschwindigkeits-Ethernet-Transceiver
• Server-Verbindungen und Switch-zu-Switch-Multimode-Verbindungen
• Kurz- bis Mittelstrecken-Multimode-Übertragung innerhalb von Gebäuden

Technische Daten

• Optischer Typ: Multimode OM5
• Kerndurchmesser: 50 µm
• Steckertyp: MTP auf MTP (Mehrfaser-MPO-Format)
• Länge: 10 m
• Anwendung: Parallele und gebündelte Multimode-Verbindungen, Rechenzentrumsinfrastruktur

Verwendung

Installieren Sie das MTP–MTP-Kabel, indem Sie die kodierten MTP-Stecker mit den passenden Adaptern oder Transceiver-Modulen ausrichten und dabei die korrekte Polarität und Ausrichtung für die parallelen Lanes sicherstellen. Verlegen Sie das Kabel gemäß den Standard-Kabelmanagementpraktiken, um scharfe Biegungen und übermäßige Zugspannung zu vermeiden; beachten Sie die Empfehlungen zum minimalen Biegeradius für Multimode-Fasern. Testen Sie nach der Installation die optische End-to-End-Kontinuität und die Verbindungsleistung mit geeigneten Fasertestgeräten und überprüfen Sie die Transceiver-Kompatibilität für den parallelen Multimode-Betrieb.

Empfehlungen

Lagern und handhaben Sie das Glasfaserkabel in einer sauberen Umgebung, um eine Kontamination der Steckerendflächen zu vermeiden. Verwenden Sie Staubkappen, wenn die Stecker nicht verbunden sind, und reinigen Sie die Endflächen vor dem Anschließen mit zugelassenen Faserreinigungswerkzeugen. Für zuverlässige Leistung in parallelen Optik-Bereitstellungen bestätigen Sie die Polarität und Lane-Zuordnung zwischen Transceivern und Patchpanels und führen Sie als Teil der Inbetriebnahme Messungen der Einfüge- und Rückflussdämpfung durch.
