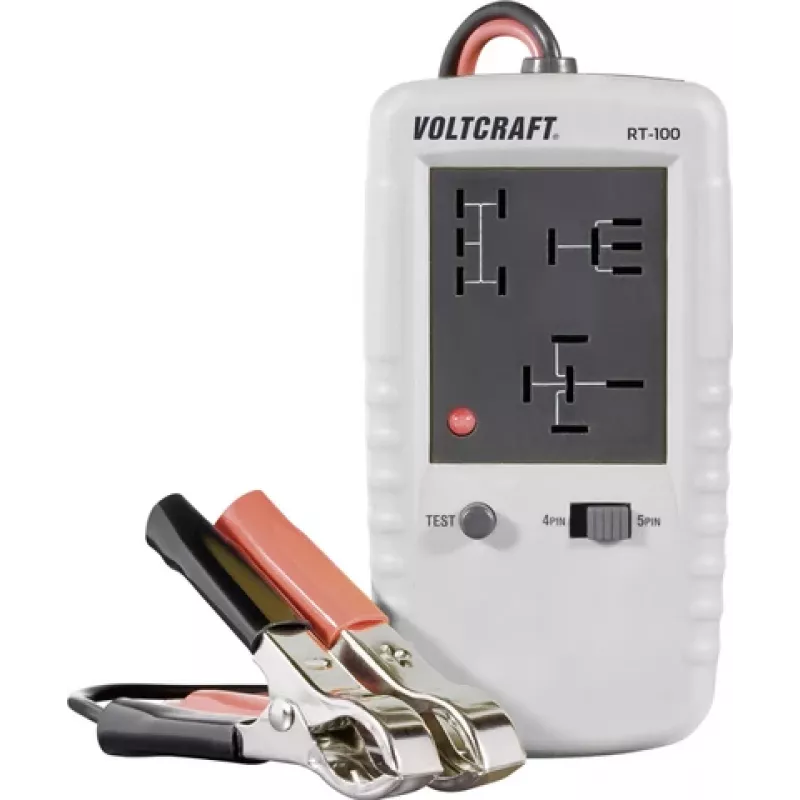

Relais-Tester Voltcraft RT-100 — zum Testen von Relais 12 V bis 230 V

Der Voltcraft RT-100 Relais-Tester ist ein kompaktes, einteiliges Gerät zur Überprüfung der Funktion elektromechanischer Relais in einem weiten Spannungsbereich von 12 V bis 230 V. Er bietet eine einfache Möglichkeit, den Spulendurchgang zu prüfen, die Schaltfunktion zu bestätigen und das Kontaktverhalten zu beobachten, ohne das Relais aus seiner Fassung ausbauen zu müssen. Der leichte Tester ist für Werkstattdiagnosen, Wartungsprüfungen und Servicearbeiten im Außendienst vorgesehen, bei denen eine schnelle Beurteilung der Relaisleistung die Fehlersuchzeit verkürzt.

Vorteile

Der Tester unterstützt einen breiten Eingangsspannungsbereich und ermöglicht den Einsatz sowohl in 12-V-Kfz-Systemen als auch bei industriellen und haushaltsüblichen Spannungen bis 230 V. Durch sein einteiliges Design kann er direkt an die Relaispins angeschlossen werden, um sofortige Funktionstests durchzuführen. Sichtbare Anzeigen machen es einfach festzustellen, ob Spulen und Kontakte ordnungsgemäß arbeiten. Das kompakte Gehäuse macht das Gerät tragbar für den Einsatz vor Ort und für routinemäßige Wartungen.

Geeignet für

• Relaisdiagnose und -reparatur in der Werkstatt
• Wartungsprüfungen in industriellen Schaltschränken
• Außendienst und Fehlersuche vor Ort
• Prüfung von Relais in Kfz- und Marine-Elektriksystemen
• Ausbildungs- und Trainingsvorführungen zur Relaisfunktion

Wichtige Spezifikationen

• Betriebsspannungsbereich: 12 V bis 230 V AC/DC
• Kompatibilität: elektromechanische Relais mit Standard-Pinbelegungen
• Funktionen: Spulendurchgangsprüfung, Schaltverifikation, Kontaktzustandsanzeige
• Bauform: kompaktes, einteiliges Handgerät
• Typische Einsatzumgebung: Werkstatt, Industrie, Außendienst

Anwendung

Verbinden Sie den Voltcraft RT-100 mit dem Relais, indem Sie seine Kontakte auf die Relaispins ausrichten oder das Relais bei passenden Modellen in den Tester einsetzen. Legen Sie die entsprechende Versorgungsspannung innerhalb des Bereichs von 12 V bis 230 V an. Beobachten Sie die Testeranzeigen während der Spulenerregung, um die Schaltfunktion zu bestätigen und das Kontaktverhalten zu überprüfen. Stellen Sie aus Sicherheitsgründen sicher, dass die Spannungsversorgung vor dem Herstellen oder Ändern von Verbindungen getrennt ist, und befolgen Sie die üblichen elektrischen Sicherheitsvorkehrungen bei Arbeiten an stromführenden Kreisen.

Empfehlungen

Verwenden Sie den Tester innerhalb des angegebenen Spannungsbereichs und überprüfen Sie die Kompatibilität mit der Relais-Pinbelegung vor dem Test. Verwenden Sie bei Arbeiten an Hochspannungssystemen isolierte Werkzeuge und geeignete persönliche Schutzausrüstung. Lagern Sie das Gerät in trockener Umgebung und kontrollieren Sie die Sauberkeit der Kontakte, um zuverlässige Testergebnisse zu erhalten.
