Digitus Gigabit Ethernet PoE Splitter Industrial 60W IEEE 802.3af 802.3at 802.3bt

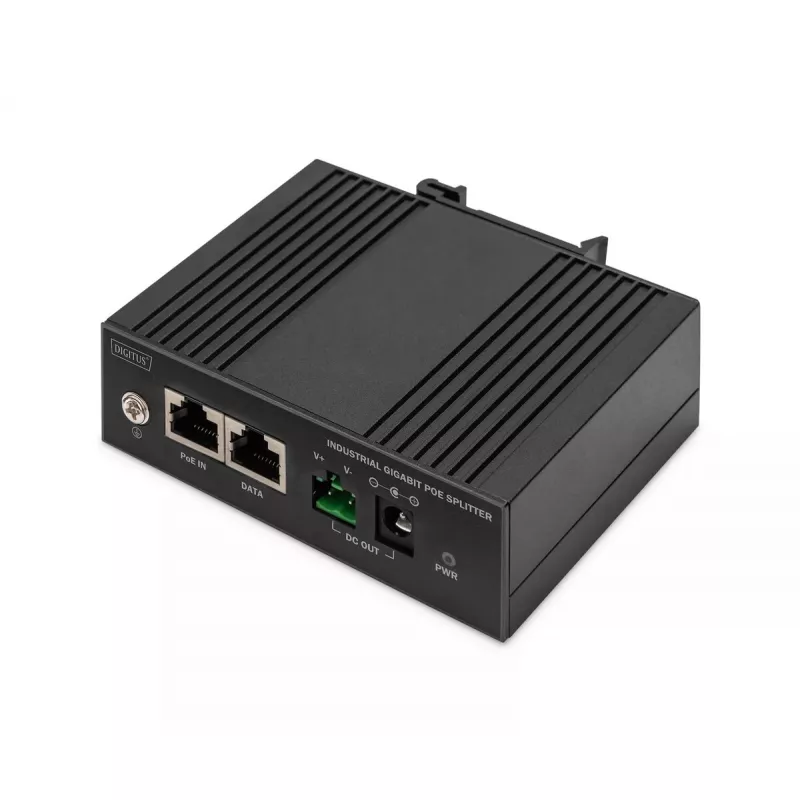

Der Digitus Gigabit Ethernet PoE Splitter DN-651140 wandelt die über ein RJ45-Kabel gelieferte PoE-Leistung in einen 12V DC-Ausgang zur Stromversorgung von Geräten in Gigabit-Ethernet-Umgebungen um. Der Splitter unterstützt die Standards IEEE 802.3af, 802.3at und 802.3bt, akzeptiert eine Eingangsspannung von 36–57 VDC und liefert bis zu 51 W (typische Konfiguration) oder die für industrielle Anwendungen angegebene Modellausgangsleistung. Er verfügt über einen PoE RJ45-Port (Daten + Leistung Eingang), einen LAN RJ45-Port (nur Daten) und einen DC-Ausgangsanschluss für das zu versorgende Gerät.

Vorteile

Der DN-651140 unterstützt Gigabit-Durchsatzraten sowie PoE-Verbindungen über Alternative A und Alternative B und ermöglicht so Kompatibilität mit einer Vielzahl von PSE-Geräten. Sein weiter Eingangsspannungsbereich (36–57 VDC) reduziert den Bedarf an externen Komponenten, und das Gerät ist für erweiterte Betriebstemperatur- und Feuchtigkeitsbereiche ausgelegt, die für den industriellen Einsatz geeignet sind. Kompakte Abmessungen und das mitgelieferte DC-Kabel erleichtern die Installation.

Geeignet für

• Versorgung von IP-Kameras, Zugangspunkten und vernetzten Sensoren, die 12V DC benötigen
• Industrielle Netzwerkgeräte, bei denen Gigabit-Daten und PoE-Leistungsumwandlung erforderlich sind
• Installationen, die IEEE 802.3af/at/bt-Kompatibilität und Unterstützung für Alternative A/B erfordern

Technische Daten

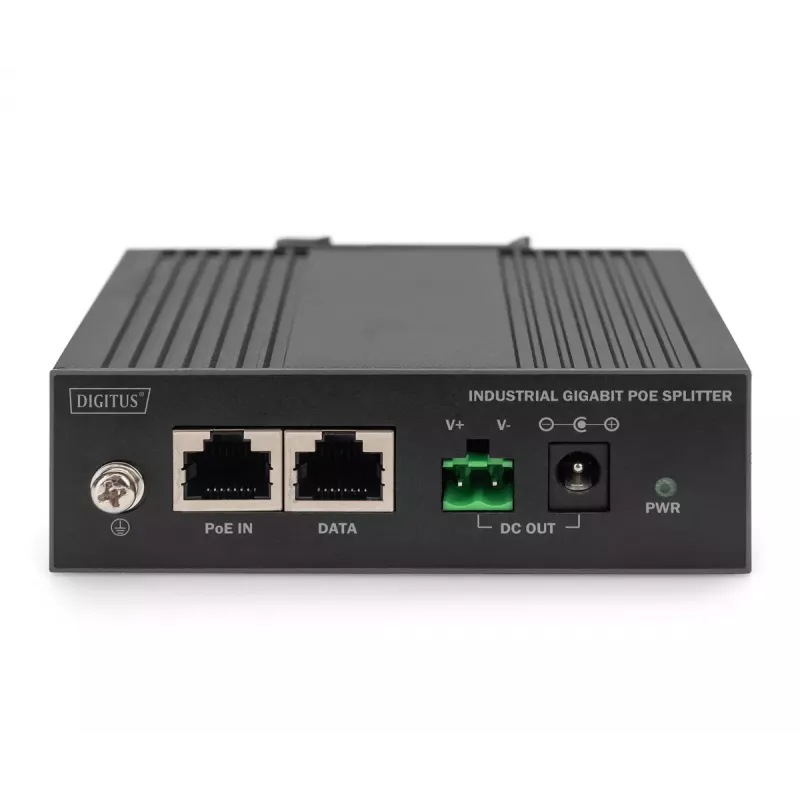

• Anschlüsse: 1 x 10/100/1000 RJ45 PoE (Daten + Leistung Eingang), 1 x 10/100/1000 RJ45 LAN (nur Daten), 1 x DC-Ausgangsanschluss
• Ausgangsleistung: 12 VDC, 4,25 A (spezifiziert), maximale Ausgangsleistung bis zu 51 W je nach Eingang und Klassifizierung
• Eingangsspannung: 36–57 VDC
• Unterstützte Standards: IEEE 802.3, 802.3u, 802.3az, 802.3x, 802.3af, 802.3at, 802.3bt
• Datenraten: 10/100/1000 Mbit/s
• Netzwerkverkabelung: 10BASE-T: UTP Cat3/4/5 (≤100 m); 100BASE-TX: UTP Cat5 (≤100 m); 1000BASE-T: UTP Cat5e/6 (≤100 m)
• Anschlussstecker: Geschirmte RJ45 (EIA 568A und 568B)
• Betriebstemperatur: -40 bis 75 °C; Lagertemperatur: -40 bis 75 °C
• Betriebsfeuchtigkeit: bis zu 90% nicht kondensierend; Lagerfeuchtigkeit: bis zu 95% nicht kondensierend
• Abmessungen (L × B × H): 103 × 177 × 32 mm

Verwendung

Schließen Sie ein PoE-fähiges RJ45-Kabel von einem kompatiblen PoE-Switch oder Injektor an den PoE-Port des DN-651140 an. Verbinden Sie den LAN RJ45-Port mit dem nachgeschalteten Netzwerkgerät, wenn eine Datenweiterleitung erforderlich ist. Verwenden Sie den DC-Ausgangsanschluss, um das Zielgerät mit 12 VDC zu versorgen. Stellen Sie sicher, dass die PSE (Switch oder Injektor) die erforderliche IEEE PoE-Klasse unterstützt und die Kabellängen die empfohlenen Längen für die gewählte Datenrate nicht überschreiten.

Empfehlungen

Für einen zuverlässigen Betrieb verwenden Sie Cat5e- oder Cat6-Kabel für Gigabit-Verbindungen, überprüfen Sie die PSE-Kompatibilität mit IEEE 802.3bt, wenn die maximale Leistung erforderlich ist, und halten Sie die Kabellängen unter 100 m. Installieren Sie das Gerät in Umgebungen innerhalb der angegebenen Temperatur- und Feuchtigkeitsbereiche und vermeiden Sie Kondensation.
