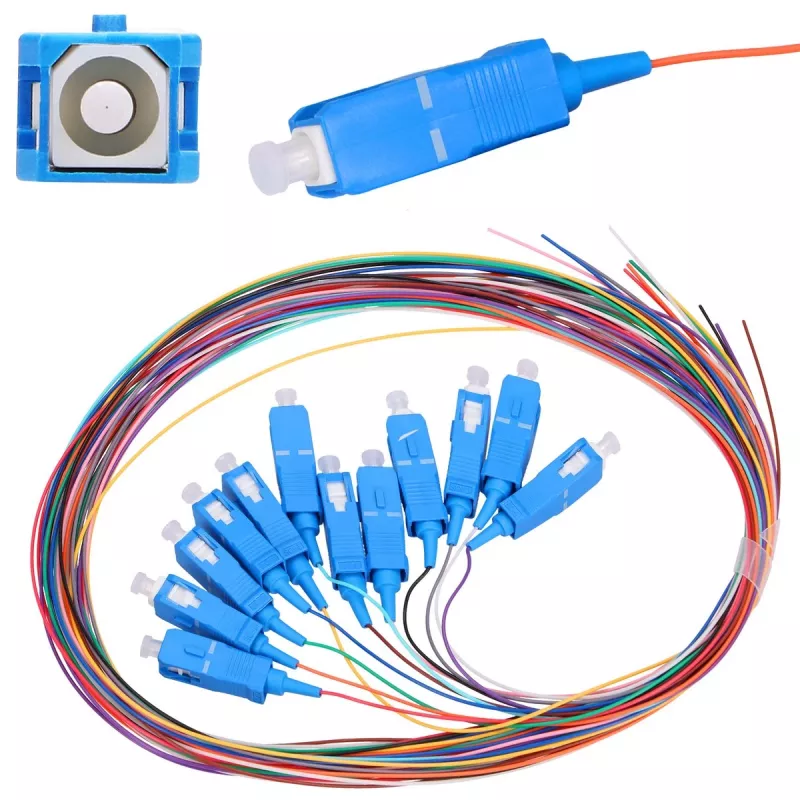

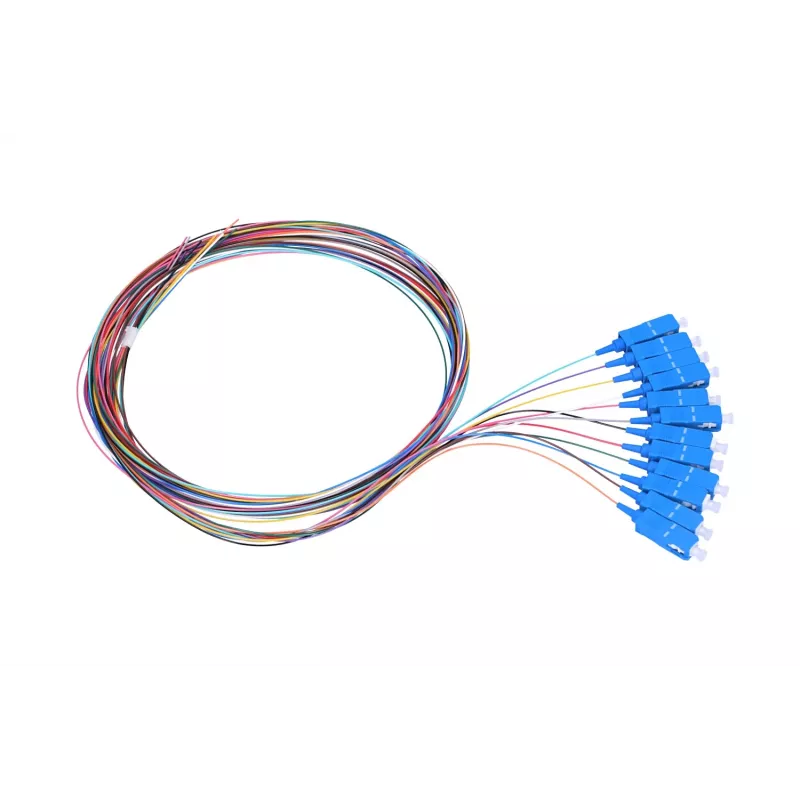

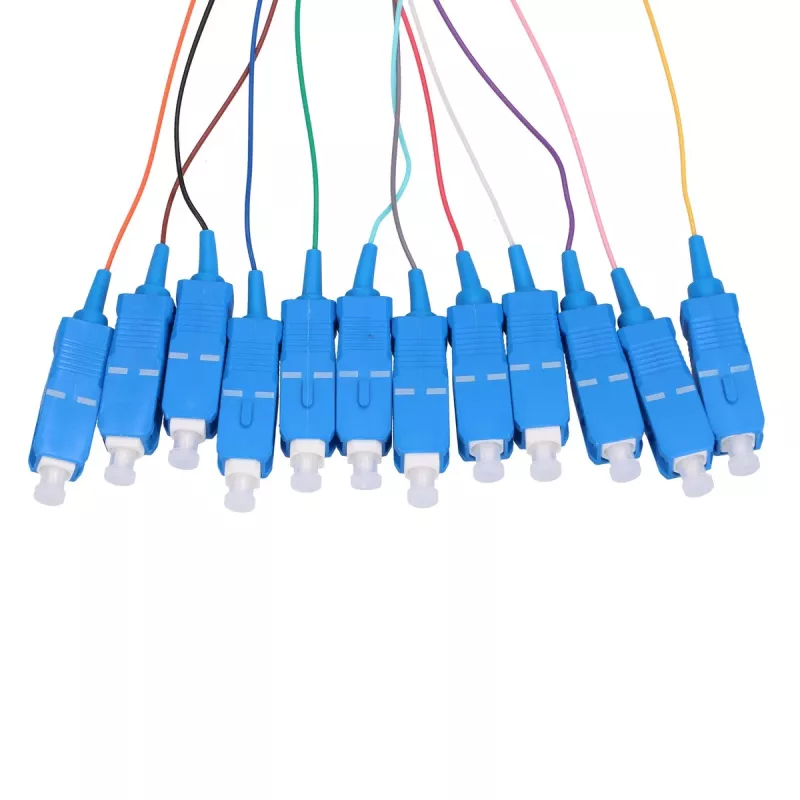

Pigtail-Set SC/UPC Singlemode Extralink G.657A1 900 µm 1 m 12 Stück 12 Farben

Das Extralink Singlemode-Pigtail-Set mit SC/UPC-Steckern enthält 12 werkseitig konfektionierte 900-µm-Buffered-Fasern, jeweils 1 Meter lang und farbcodiert zur eindeutigen Identifikation. Gefertigt mit G.657.A1-Singlemode-Faser eignen sich diese Pigtails für FTTH-Installationen, bei denen ein reduzierter Biegeradius und minimale zusätzliche Dämpfung erforderlich sind. Das Set ist zum Fusionsspleißen mit Drop-Fasern und zur sauberen Terminierung in Verteilfeldern, Muffen und Geräten beim Kunden bestimmt.

Vorteile

Die G.657.A1-Faserkonstruktion bietet im Vergleich zu Standard-Singlemode-Fasern eine verbesserte Biegeleistung bei gleichzeitig geringer Einfügedämpfung, was zur Aufrechterhaltung der Signalintegrität in beengten Schränken und bei engen Verlegewegen beiträgt. Werkspolierte SC/UPC-Stecker gewährleisten eine gleichbleibende Stirnflächengeometrie und reduzierte Steckervariabilität, was die Feldkonfektion vereinfacht und die Vorbereitungszeit vor Ort verkürzt. Das 900-µm-Buffer-Design und die individuelle Farbcodierung ermöglichen eine unkomplizierte Handhabung, Kennzeichnung und Organisation in Spleißkassetten und Patch-Panels.

Geeignet für

Technische Daten

Anwendung

Entfernen Sie den Außenmantel des Drop-Kabels und bereiten Sie die Faser gemäß den Standardverfahren für das Fusionsspleißen vor. Reinigen und brechen Sie die Fasern, dann führen Sie das Fusionsspleißen zwischen der Netzwerk-Dropfaser und dem 900-µm-Pigtail durch. Legen Sie die gespleißten Fasern in einen Spleißschutz und fixieren Sie sie in einer Spleißkassette oder Muffe. Führen Sie die 1 m langen, mit SC/UPC konfektionierten Pigtails zum Patch-Panel oder zur Kundendose und stecken Sie die SC-Stecker in die entsprechenden Adapter oder Buchsen. Überprüfen Sie die optische Durchgängigkeit und Dämpfung bei Bedarf mit einem OTDR oder Leistungsmessgerät.

Empfehlungen

Behandeln Sie die 900-µm-Buffered-Fasern für beste Ergebnisse mit geeigneten Faserwerkzeugen und Augenschutz, bewahren Sie die Pigtails bis zur Installation in der Originalverpackung auf, um Verunreinigungen zu vermeiden, und befolgen Sie die Herstellerrichtlinien für Spleißschutze und Kassettenlayout, um eine zuverlässige Langzeitleistung zu gewährleisten.
