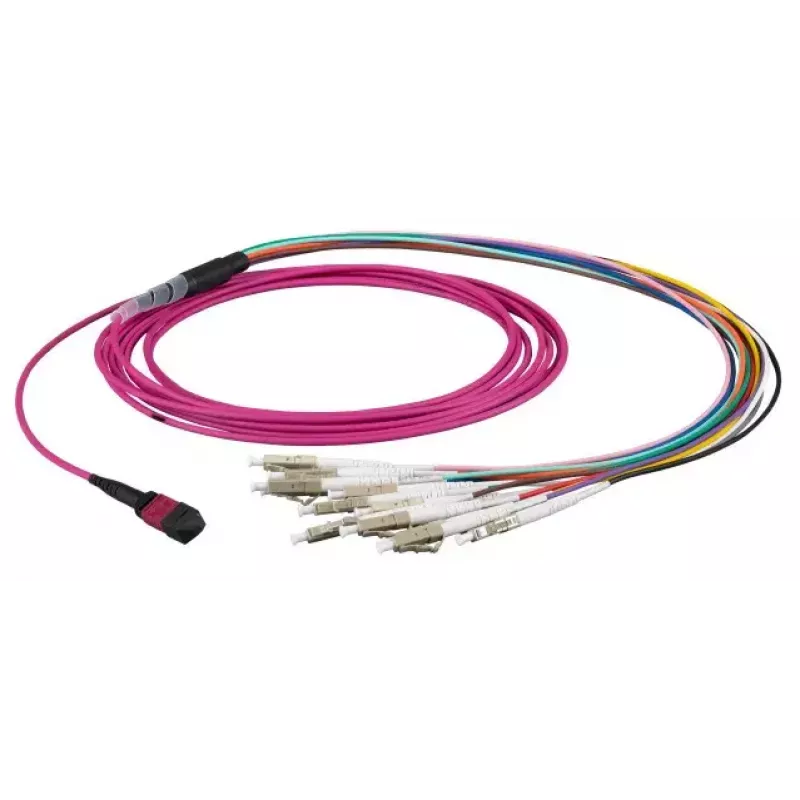

Glasfaser-InfiniBand-Kabel EFB Elektronik MTPF12LCOM3-5 — OM3, MTP auf 12×LC, 5 m, violett

EFB Elektronik MTPF12LCOM3-5 ist ein 5 m langes Glasfaser-InfiniBand-Kabel mit OM3-Multimode-Fasern und einem MTP-auf-12×LC-Breakout-Abschluss. Das Kabel verwendet Multimode-Fasern mit 50 µm Kerndurchmesser, die für Kurzstreckenverbindungen mit hoher Bandbreite ausgelegt sind, und bietet eine kompakte Trunk-zu-Duplex-LC-Lösung für Rack-, Switch- und Serververbindungen. Der violette Mantel und der werkseitig konfektionierte MTP-Stecker vereinfachen die Installation in strukturierten Verkabelungsumgebungen, in denen Verbindungen mit hoher Dichte und eine geordnete Faserverwaltung erforderlich sind.

Vorteile

Die MTP-auf-12×LC-Konfiguration bietet ein einziges Trunkkabel, das sich in zwölf LC-Duplex-Endpunkte aufteilt, wodurch der Verkabelungsaufwand reduziert wird, während die Signalintegrität über die OM3-Multimode-Fasern erhalten bleibt. Der 50 µm Kern unterstützt Multimode-Transceiver-Module, die üblicherweise in InfiniBand- und Kurzstrecken-Ethernet-Verbindungen verwendet werden. Eine Länge von 5 m deckt typische Entfernungen zwischen und innerhalb von Racks ohne übermäßigen Kabelüberhang ab, und der farbcodierte Mantel erleichtert die Identifizierung in vollen Patchpanels.

Geeignet für

• Spine-zu-Leaf- und Top-of-Rack-zu-Switch-Breakout-Verbindungen in Rechenzentren
• Server- und Storage-Array-Verbindungen, die eine Glasfaserterminierung mit hoher Dichte erfordern
• InfiniBand-Fabrics und optische Multimode-Kurzstreckennetze
• Patchpanels und Breakout-Panels, bei denen ein einzelner MTP-Trunk mehrere LC-Ports speist

Wichtige Spezifikationen

• Fasertyp: OM3-Multimode
• Kerndurchmesser: 50 µm
• Stecker A: MTP-Mehrfaserstecker
• Stecker B: 12 × LC-Duplex-Abschlüsse
• Länge: 5 m
• Mantelfarbe: violett
• Anwendung: Hochgeschwindigkeits-Datenverbindungen auf kurzen Strecken

Verwendung

Wählen Sie die geeignete Port-Polarität und stellen Sie sicher, dass der MTP-Stecker mit der Trunk-Port-Ausrichtung am Switch oder Patchpanel übereinstimmt. Stecken Sie den MTP-Stecker in die Mehrfaserbuchse, bis er einrastet, und führen Sie dann das Breakout-Bündel zu den entsprechenden LC-Ports. Stecken Sie jeden LC-Stecker in den entsprechenden Duplex-Transceiver oder Panel-Port und achten Sie dabei auf die korrekte Sende-/Empfangspaarung. Vermeiden Sie enge Biegungen und befestigen Sie das Kabel an Kabelmanagement-Elementen, um eine Belastung der Abschlüsse zu vermeiden.

Empfehlungen

Überprüfen Sie die Steckerendflächen vor der Installation und reinigen Sie sie bei Bedarf mit geeigneten Faserreinigungswerkzeugen. Verwenden Sie kompatible Multimode-Transceiver und überprüfen Sie die Polaritätszuordnung zwischen MTP-Trunk und LC-Breakout, um eine korrekte Kanalkontinuität sicherzustellen. Halten Sie sich für eine optimale Leistung an die Richtlinien für Einfügedämpfung und Rückflussdämpfung von OM3-Multimode und vermeiden Sie Verletzungen des Biegeradius während der Verlegung.
