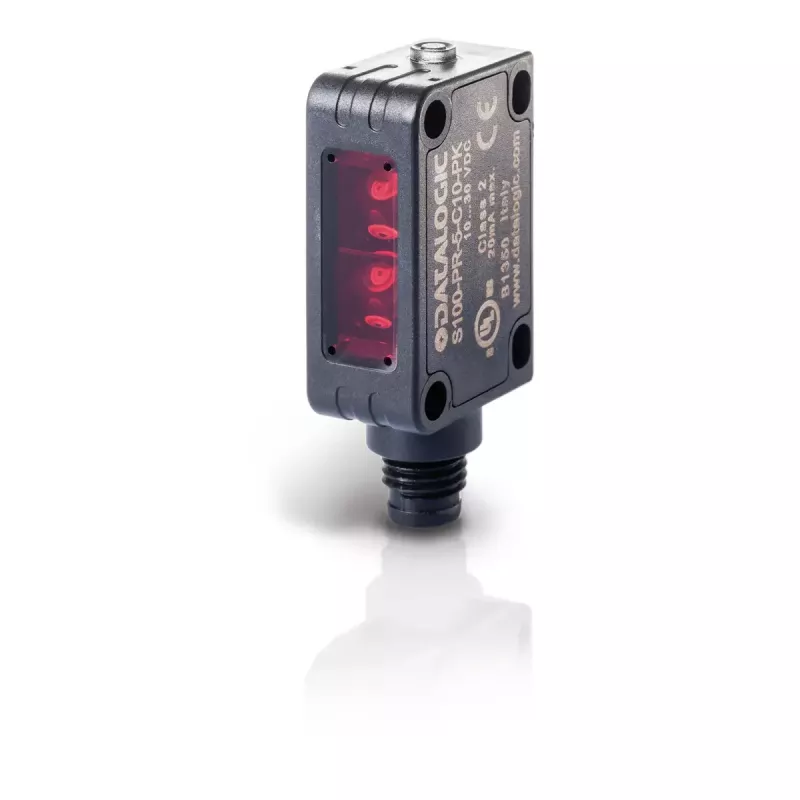

Photoelektrischer Sensor Datalogic 950811210 – kompakter Diffusmodus-Sensor

Der Datalogic 950811210 ist ein kompakter optischer Sensor im Diffusmodus zur optischen Erkennung von Objekten in der Automatisierungs- und Industriesteuerungstechnik. Als Teil der Miniatur-Serie S100 vereint dieser Sensor ein kleines Gehäuse mit einem festen optischen Aufbau, um die An- oder Abwesenheit von Zielen durch Messung des reflektierten Lichts zu erkennen. Seine kompakten Abmessungen und vielfältigen Montagemöglichkeiten machen ihn geeignet für Förderbänder, Verpackungsmaschinen und andere automatisierte Anlagen, bei denen eine berührungslose Erkennung erforderlich ist.

Vorteile

Das miniaturisierte 20 x 32 x 12 mm Gehäuse des Sensors reduziert den Installationsplatzbedarf und bietet gleichzeitig vier Befestigungspunkte (zwei frontseitige Gewindebohrungen und zwei geschlitzte Bohrungen auf der Rückseite) für eine flexible Montage. Die feste Einstellung vereinfacht die Inbetriebnahme und verhindert unbeabsichtigte Manipulationen. Integrierte ASIC-Elektronik ermöglicht Programmierbarkeit und IO-Link-Kommunikation zur Fernkonfiguration, zwei Ausgangskanäle und eine stabile digitale Signalübertragung ohne Jitter während der Kommunikation. Verfügbare Kontrast-Sensormodelle bieten eine schnelle und präzise Erkennung von markierten oder kontrastreichen Oberflächen.

Geeignet für

• Teileeinstiegserkennung auf Fördersystemen
• Objekterkennung in Verpackungs- und Etikettiermaschinen
• Positionserkennung an Montagelinien und Pick-and-Place-Geräten
• Kontrasterkennung für Druckmarken und Etiketten

Wichtige Spezifikationen

• Sensortyp: photoelektrischer Sensor im Diffusmodus (reflektierende Erkennung)
• Serie: Miniaturfamilie S100
• Gehäuseabmessungen: 20 x 32 x 12 mm
• Montage: zwei Gewindebohrungen auf der Vorderseite und zwei geschlitzte Bohrungen auf der Rückseite
• Ausgang: zwei Ausgangskanäle mit digitaler Kommunikation über IO-Link
• Steuerungselektronik: integrierter ASIC für Programmierbarkeit und stabile Signalübertragung
• Einstellung: fester optischer Aufbau (keine manuelle Empfindlichkeiteinstellung)
• Verfügbare Varianten: Kontrast-Sensormodelle zur Erkennung von markierten Oberflächen

Verwendung

Montieren Sie den Sensor mithilfe der vorgesehenen Befestigungsbohrungen am Maschinenrahmen, sodass die Sensorfläche auf den Zielpfad ausgerichtet ist. Schließen Sie die Strom- und Signalkabel gemäß den Spezifikationen der Maschinensteuerung an und konfigurieren Sie das Ausgangsverhalten über IO-Link, wenn eine Fernkonfiguration erforderlich ist. Positionieren Sie den Sensor in einem für den Diffusmodus geeigneten Abstand, sodass die Zieloberfläche ausreichend Licht zum Sensorelement reflektiert. Überprüfen Sie die Erkennung, indem Sie repräsentative Teile durch die Erfassungszone führen, und verwenden Sie, falls verfügbar, IO-Link, um Parameter zu verfeinern oder bei markierten Oberflächen in den Kontrastmodus zu wechseln.

Empfehlungen

Für eine zuverlässige Leistung halten Sie das Sensorfenster sauber und vermeiden Sie direkte intensive Umgebungslichtquellen, die die reflexionsbasierte Erkennung beeinträchtigen könnten. Verwenden Sie die Kontrastmodelle für Anwendungen mit Druckmarken oder schwach kontrastierten Zielen und bevorzugen Sie die IO-Link-Konfiguration, wenn häufige Parameteränderungen oder Ferndiagnosen erforderlich sind.
