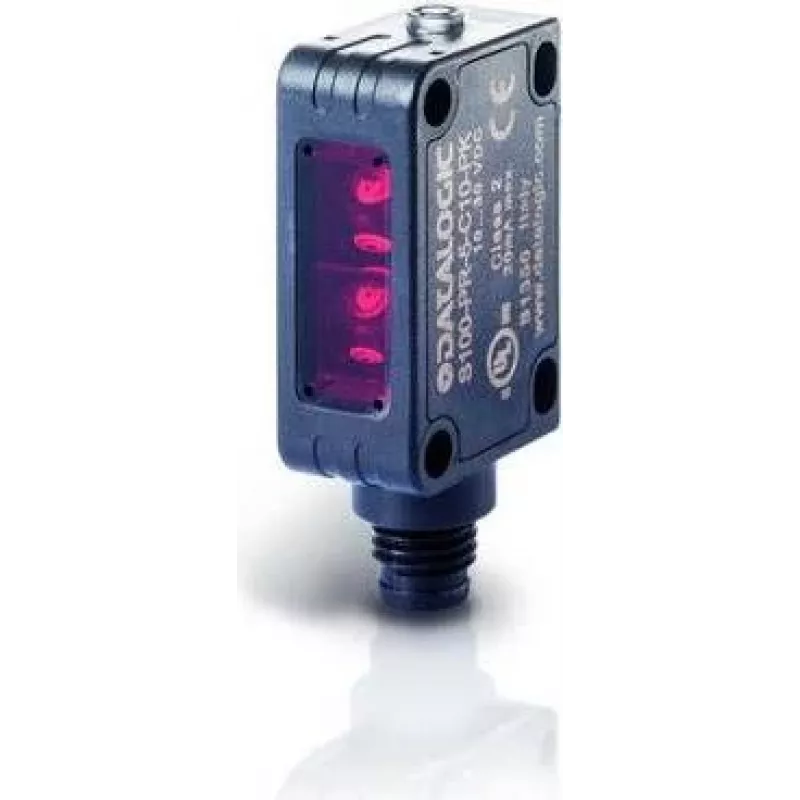

Photoelektrischer Sensor Datalogic S100-PR-2-B10-PK, Kunststoffgehäuse, IP67, 12×20×32 mm

Der Datalogic S100-PR-2-B10-PK ist ein kompakter photoelektrischer Sensor, der für die zuverlässige Objekterkennung in der industriellen Automatisierung entwickelt wurde. Der Sensor verfügt über ein schwarzes Kunststoffgehäuse mit IP67-Schutz und einer Miniaturgrundfläche von 12 × 20 × 32 mm, wodurch er sich für Installationen mit begrenztem Platzangebot eignet. Die S100-Serie bietet eine standardisierte, kleinformatige Lösung mit vier Befestigungslöchern (zwei mit Gewinde auf der Vorderseite und zwei als Langlöcher auf der Rückseite), um die Montage in verschiedenen Maschinenrahmen und Fördersystemen zu vereinfachen. Das Modell wird ohne manuelle Empfindlichkeitseinstellung geliefert und nutzt die integrierte Elektronik von Datalogic für eine stabile Leistung und IO-Link-Programmierbarkeit, sofern zutreffend.

Vorteile

Das versiegelte Kunststoffgehäuse und die IP67-Zertifizierung gewährleisten den Betrieb in staubigen und nassen Umgebungen bei gleichzeitig geringem Gesamtgewicht und kompakter Größe. Die kleinen Abmessungen des Sensors und die vielfältigen Montagemöglichkeiten ermöglichen eine flexible Platzierung an Maschinen und Förderanlagen. Feste Werkseinstellungen machen eine lokale Justierung überflüssig, verkürzen die Inbetriebnahmezeit und verhindern versehentliche Manipulationen. Mit der ASIC- und IO-Link-Fähigkeit der S100-Familie unterstützt das Gerät die digitale Konfiguration und präzise Steuerung von zwei Ausgängen, was eine konsistente, jitterfreie Signalgebung in automatisierten Systemen ermöglicht.

Geeignet für

• Überwachung von Förderbändern und Objektanwesenheitserkennung
• Teilezählung und Pick-and-Place-Überprüfung in kompakten Maschinen
• Integration in Schaltschränke und beengte mechanische Baugruppen
• Anwendungen, die einen abgedichteten Sensor unter staubigen oder nassen Bedingungen erfordern

Wichtige Spezifikationen

• Sensortyp: Photoelektrischer Sensor (Einweglichtschranke/Reflex-/Kontrastfamilie innerhalb der S100-Serie)
• Gehäusematerial: Kunststoff, schwarz
• Schutzart: IP67 (staubdicht und geschützt gegen zeitweiliges Untertauchen bis zu festgelegten Grenzen)
• Abmessungen (B × T × H): 12 × 20 × 32 mm
• Montage: Vier Befestigungslöcher (zwei mit Gewinde vorne, zwei als Langlöcher hinten) für vielseitige Installation
• Ausgang: Zwei Ausgangskanäle mit stabiler digitaler Signalgebung (IO-Link programmierbar in der S100-Familie)

Verwendung

Montieren Sie den Sensor mit geeigneten Schrauben oder Halterungen, die zu den vorhandenen Gewinde- und Langlöchern passen. Positionieren Sie das Gerät so, dass der optische Pfad entsprechend dem gewählten Erfassungsmodus auf das Zielobjekt oder den Reflektor ausgerichtet ist. Schließen Sie die Strom- und Signalleitungen gemäß dem Schaltplan der Maschine und den elektrischen Spezifikationen des Herstellers an. Wenn für das installierte Gerät eine IO-Link-Konfiguration verfügbar ist, verwenden Sie einen IO-Link-Master, um Sensorparameter und Ausgangsverhalten zu programmieren; andernfalls nutzen Sie den werkseitig eingestellten Betriebsmodus. Überprüfen Sie die Erkennung, indem Sie Testzyklen durchführen, und justieren Sie bei Bedarf die mechanische Ausrichtung.

Empfehlungen

Halten Sie für eine zuverlässige Erkennung das optische Fenster frei von Staub und Rückständen und überprüfen Sie die Montagestabilität, um Fehlausrichtungen durch Vibrationen zu vermeiden. Verwenden Sie einen geeigneten Kabelschutz und Zugentlastung, wenn Sie Leitungen in beweglichen oder exponierten Bereichen verlegen. Stellen Sie bei der Integration in IO-Link-Systeme die Kompatibilität mit dem IO-Link-Master sicher und wenden Sie die empfohlenen Konfigurationsparameter für das Verhalten der zwei Ausgänge an, um konsistente, jitterfreie Signale zu gewährleisten.
