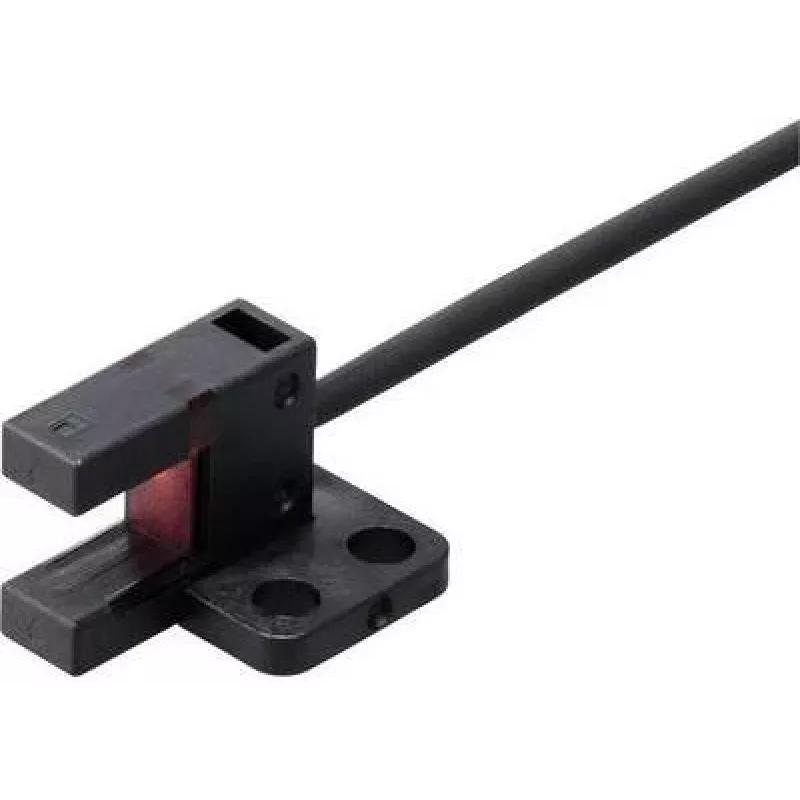

Photoelektrischer Gabelsensor Panasonic PM-F45-P, F-Typ, 5–24 V DC, hell-/dunkelschaltend

Der Panasonic PM-F45-P ist ein kompakter photoelektrischer Gabelsensor (F-Typ) für die berührungslose Erkennung und Positionserfassung in Automatisierungs- und Verpackungsanwendungen. Der Sensor wird mit einer Versorgungsspannung von 5–24 V DC betrieben und erfasst durch seine Gabelbauform kleine Teile, Etikettenkanten oder Bahnkanten zuverlässig ohne physischen Kontakt. Er unterstützt sowohl Hell- als auch Dunkelschaltmodi für unterschiedliche Erkennungsbedingungen und Systemlogiken.

Vorteile

Der gabelförmige optische Pfad gewährleistet eine stabile Erkennung schmaler oder dünner Objekte bei einfacher und wiederholbarer Ausrichtung. Die breite Versorgungsspannungskompatibilität (5–24 V DC) ermöglicht die Integration mit verschiedenen Steuerungssystemen. Die Verfügbarkeit von Hell- und Dunkelschaltmodi bietet Flexibilität für den Einsatz mit reflektierenden oder transmissiven Zielen und unterschiedlichen Signalpolaritäten. Die kompakte Bauweise minimiert den Platzbedarf und erleichtert die Installation in engen Räumen an Fördersystemen und Montagestationen.

Geeignet für

• Berührungslose Erkennung kleiner mechanischer Teile an Montagelinien
• Etikettenkantenerkennung und Bahnkantenüberwachung in Verpackungsmaschinen
• Positionserfassung für Pick-and-Place- und Inspektionssysteme
• Zählung oder Anwesenheitserkennung dünner oder schmaler Objekte

Wichtige Spezifikationen

• Sensortyp: Photoelektrischer Gabel (F-Typ)
• Versorgungsspannung: 5–24 V DC
• Schaltmodi: Hell- und dunkelschaltend wählbar
• Ausgang: Elektronischer Schaltausgang, kompatibel mit Standard-DC-Steuereingängen
• Erkennungsmethode: Optische Unterbrechung durch die Gabelöffnung für berührungslose Erfassung
• Bauform: Kompaktes Gabelgehäuse für beengte Einbauräume

Verwendung

Montieren Sie den Sensor so, dass das Zielobjekt senkrecht zur optischen Achse durch die Gabelöffnung verläuft. Stellen Sie eine stabile mechanische Befestigung sicher, um Bewegungen zu verhindern, die die Erkennungsgenauigkeit beeinträchtigen könnten. Wählen Sie den geeigneten Schaltmodus (hellschaltend oder dunkelschaltend) je nachdem, ob das Ziel den Lichtstrahl blockiert oder reflektiert, und verdrahten Sie den Sensor mit dem Steuerkreis unter Verwendung des angegebenen DC-Versorgungsbereichs. Passen Sie die Montageposition und gegebenenfalls die Ausrichtung des Zielpfads an, bis ein zuverlässiges Schalten im Normalbetrieb erreicht wird.

Empfehlungen

Wählen Sie den hellschaltenden Modus für Anwendungen, bei denen das Vorhandensein eines reflektierenden Ziels einen EIN-Ausgang bewirken soll; wählen Sie dunkelschaltend, wenn die Unterbrechung des Strahls durch ein Objekt den Ausgang auslösen muss. Halten Sie die Gabelöffnung frei von Staub und Schmutz und vermeiden Sie direkte Einwirkung starker Umgebungslichtquellen, die die Erkennung beeinträchtigen könnten. Überprüfen Sie die Kompatibilität mit Ihren Steuereingängen und sorgen Sie für geeigneten Verdrahtungsschutz und Filterung bei vorhandenem elektrischem Rauschen.
