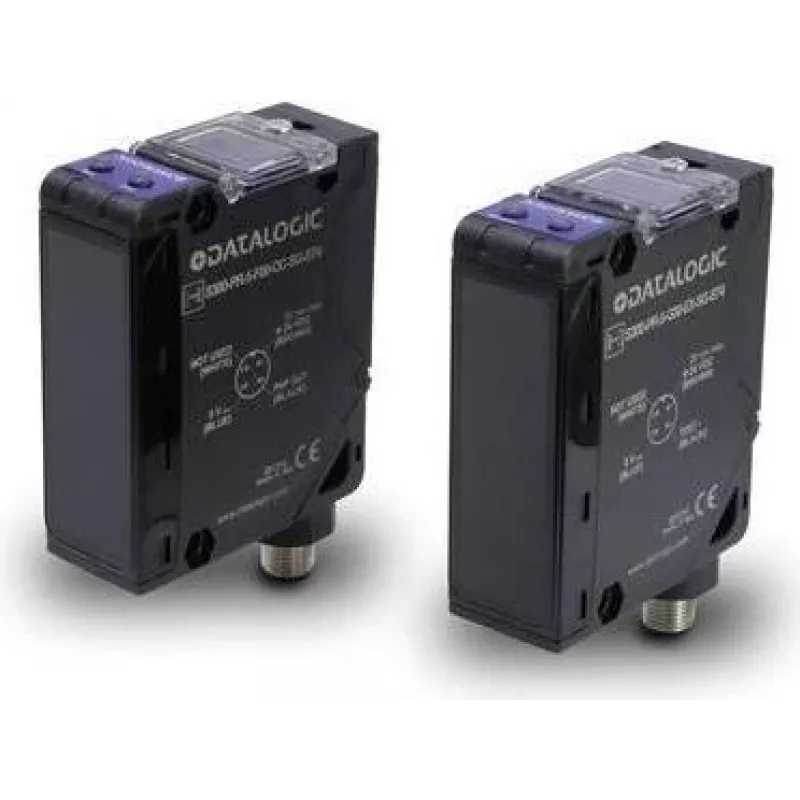

Fotoelektrischer Sensor Datalogic S300-PR-1-C01-RX, schwarzes Kunststoffgehäuse, 24–240 V AC, 0,025 kHz, 3 A, 25×70×100 mm

Der Datalogic S300-PR-1-C01-RX ist ein fotoelektrischer Sensor in einem schwarzen Kunststoffgehäuse, der für die Objekterkennung und Anwesenheitserfassung in industriellen Umgebungen entwickelt wurde. Das Gerät unterstützt einen weiten Wechselspannungsbereich und integriert eine Schaltfunktion zur direkten Ansteuerung von Lasten. Seine kompakten Abmessungen ermöglichen die Installation auf engstem Raum, während das seitliche Optikdesign eine gezielte Erfassung für Förderbänder, Maschinenschutzeinrichtungen und Prozessüberwachung bietet.

Vorteile

Der Sensor bietet Wechselspannungs-Mehrbereichsbetrieb und ermöglicht den Einsatz in Installationen mit Versorgungsspannungen von niedrigen bis hohen Netzspannungen. Ein zuverlässiges schwarzes Kunststoffgehäuse bietet mechanischen Schutz und Beständigkeit gegen typische industrielle Verunreinigungen. Die integrierte Schaltfunktion mit bis zu 3 A Ausgangsstrom macht in vielen Anwendungen zusätzliche Relais überflüssig. Seitliche Optiken ermöglichen eine zuverlässige seitliche Erkennung, und der kompakte Formfaktor (25×70×100 mm) vereinfacht die Montage an beengten Stellen.

Geeignet für

• Objekterkennung und Sortierung auf Förderbändern
• Maschinensicherheit und Anwesenheitserfassung an seitlichen Zugangspunkten
• Erfassung im Freien oder in rauen Umgebungen, in denen eine robuste Verpackung erforderlich ist
• Allgemeine Automatisierungsaufgaben, die Mehrspannungskompatibilität erfordern

Technische Daten

• Betriebsspannung: 24–240 V AC
• Maximaler Schaltstrom: 3 A
• Betriebsfrequenz: 0,025 kHz
• Gehäusematerial: schwarzer Kunststoff
• Optische Ausrichtung: seitliche Optik (seitliche Erfassung)
• Abmessungen: 25 × 70 × 100 mm
• Integrierte Relais-/Zeitfunktion für verzögertes Schalten

Verwendung

Montieren Sie den Sensor so, dass seine seitliche Optik auf den Zielpfad ausgerichtet ist, sodass der Erfassungsstrahl die vorgesehene Erfassungszone durchquert. Schließen Sie die Wechselstromversorgung innerhalb des angegebenen Bereichs von 24–240 V über die Klemmleiste an und beachten Sie die korrekte Verdrahtung und Erdung. Verwenden Sie den integrierten Schaltausgang, um Lasten bis zum maximalen Nennstrom anzusteuern oder mit Hilfssteuergeräten zu verbinden. Passen Sie die Einbauposition und Ausrichtung an, um eine gleichbleibende Erfassung über die Förderband- oder Maschinenöffnung zu gewährleisten.

Empfehlungen

Für einen zuverlässigen Betrieb in rauen Umgebungen oder im Freien stellen Sie sicher, dass die Montage die direkte Einwirkung von Wasser und Schmutz minimiert, und überprüfen Sie, dass die Erfassungsachse frei von Hindernissen ist. Wenn induktive Lasten geschaltet werden, sollten Sie geeignete Entstörmaßnahmen oder ein externes Schütz in Betracht ziehen, falls die Ströme sich dem maximalen Nennwert des Sensors nähern. Überprüfen Sie regelmäßig das optische Fenster und das Gehäuse auf Verunreinigungen und reinigen Sie diese bei Bedarf, um die Erfassungsleistung aufrechtzuerhalten.
