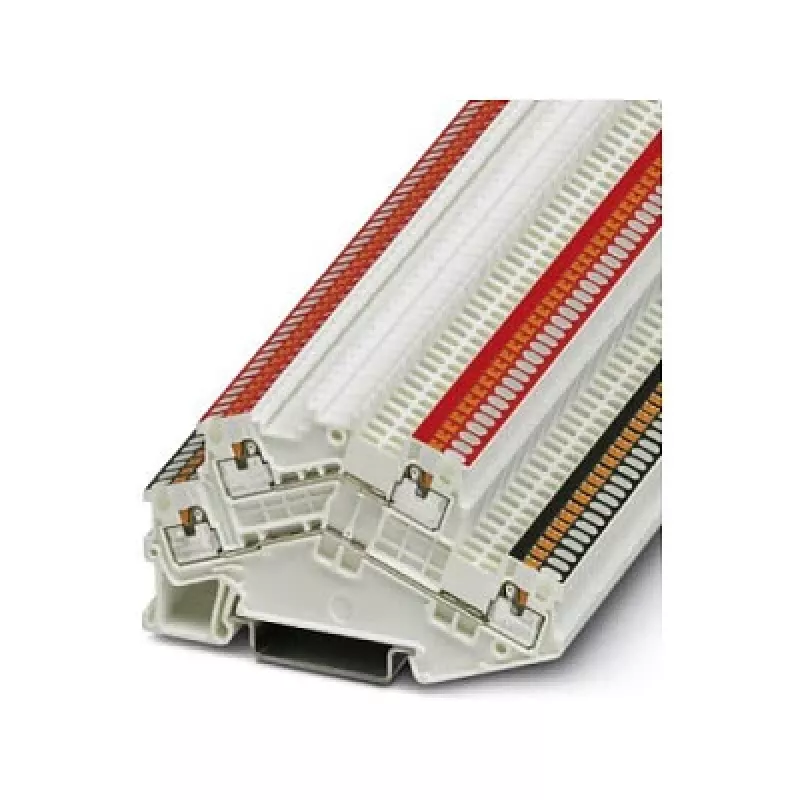

Phoenix Contact PTTBS-1,5/SWH/U-BK/O-RD Doppelstock-Reihenklemme Schwarz/Rot

Bemessen für 500 V und 17,5 A mit einer Stoßspannungsfestigkeit von 6 kV bietet diese Doppelstock-Reihenklemme eine robuste Leistung für KNX-Bussysteme. Die Push-in-Anschlusstechnik ermöglicht eine werkzeuglose Verdrahtung von massiven und feindrähtigen Leitern von 0,14 mm² bis 1,5 mm² (AWG 26–16) und gewährleistet eine schnelle, sichere Installation.

Überblick

Die Phoenix Contact PTTBS-1,5/SWH/U-BK/O-RD ist eine zweistöckige Reihenklemme, die speziell für KNX-Anwendungen entwickelt wurde. Sie verfügt über vier Push-in-Anschlusspunkte (zwei pro Ebene) mit einem Nennquerschnitt von 1,5 mm². Die obere Ebene ist schwarz und die untere rot, was eine klare visuelle Identifizierung der Buspolarität ermöglicht. Die Klemme wird auf Standard-Tragschienen (NS 35/7,5 oder NS 35/15) montiert und besteht aus flammwidrigem Polyamid (UL 94 V0).

Was hervorsticht

• Doppelstock-Design spart Platz auf der Tragschiene und bietet vier Anschlüsse
• Push-in-Klemmen ermöglichen werkzeuglose Verdrahtung mit einer Abisolierlänge von 8–10 mm
• Farbcodierte Ebenen (Schwarz/Rot) vereinfachen die Identifizierung der KNX-Buspolarität
• Weiter Betriebstemperaturbereich von -60 °C bis 105 °C
• Hohe Stoßspannungsfestigkeit von 6 kV und Verschmutzungsgrad 3 für anspruchsvolle Umgebungen

Technische Details

• Produkttyp: Doppelstock-Reihenklemme
• Anwendung: KNX-Bussysteme
• Anschlusstechnik: Push-in
• Bemessungsspannung: 500 V
• Bemessungsstrom: 17,5 A
• Nennquerschnitt: 1,5 mm²
• Leiterquerschnitt (massiv/feindrähtig): 0,14–1,5 mm²
• AWG-Bereich: 26–16
• Anzahl der Ebenen: 2
• Anzahl der Anschlüsse: 4
• Farbe: Schwarz (obere Ebene), Rot (untere Ebene)
• Montage: Tragschiene NS 35/7,5 oder NS 35/15
• Isolierstoff: Polyamid (PA)
• Brennbarkeitsklasse: UL 94 V0
• Betriebstemperatur: -60 °C bis 105 °C
• Abisolierlänge: 8–10 mm
• Bemessungsstoßspannung: 6 kV
• Verschmutzungsgrad: 3

Unser Fazit

Mit seinem kompakten Doppelstock-Design, den farbcodierten Ebenen und den zuverlässigen Push-in-Anschlüssen ist diese Phoenix-Contact-Reihenklemme eine ausgezeichnete Wahl für KNX-Installationen, bei denen Platz und Übersichtlichkeit wichtig sind.
