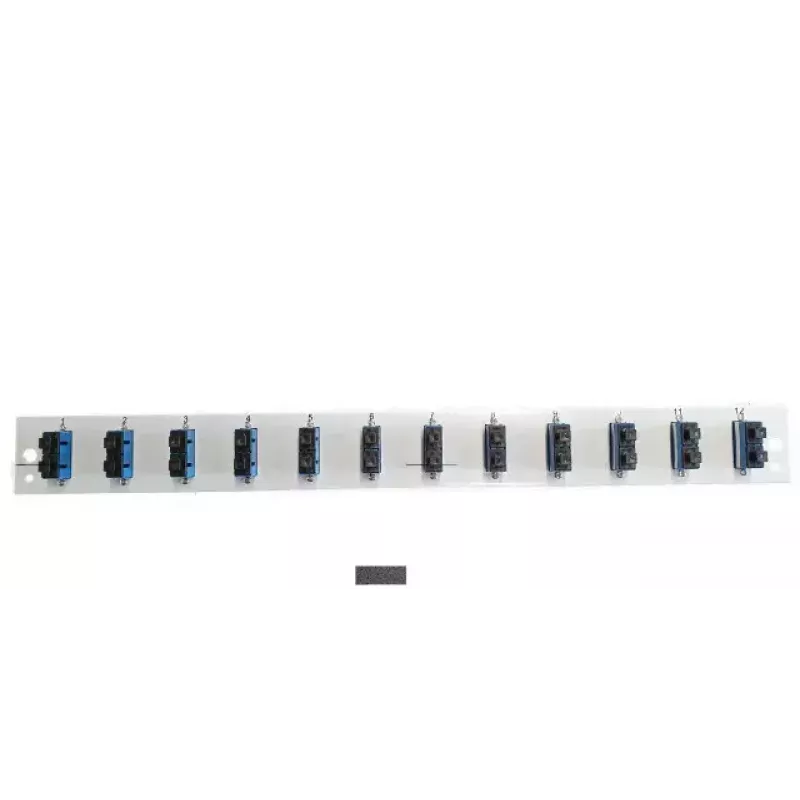

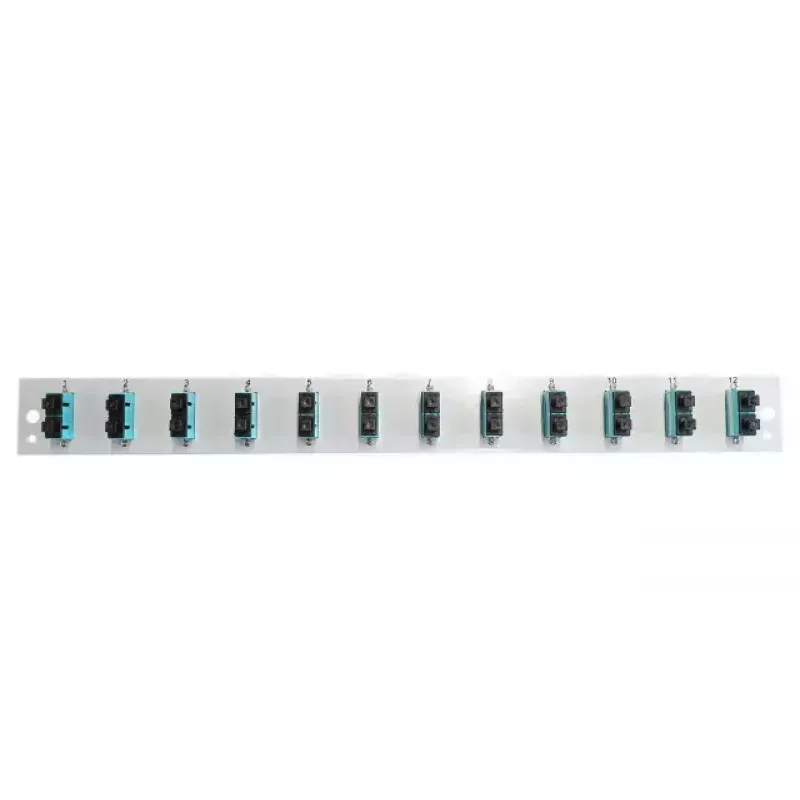

Patchpanel-Zubehör EFB Elektronik SB-FP-12SC-D-V-OM4 — 1U Rackmontage, 432×13×43,5 mm, grau

Das EFB Elektronik SB-FP-12SC-D-V-OM4 ist ein 1U-Frontpanel-Zubehör für 19-Zoll-Spleißboxen zur Aufnahme von 12 SC-Duplex-Adaptern. Das Panel ist für die Rackmontage vorgesehen, hat eine graue Oberfläche und kompakte Abmessungen (Breite 432 mm, Höhe 43,5 mm, Tiefe 13 mm). Es ist mit den Faserkategorien OM3, OM4 und OS2 kompatibel und dient als Schnittstelle für SC-Duplex-Verbindungen in geschlossenen Spleiß- oder Verteilboxen.

Vorteile

Das Frontpanel bietet ein standardisiertes 19-Zoll-1U-Montageformat für eine geordnete Terminierung und Frontzugang zu SC-Duplex-Steckverbindern. Seine graue Metallkonstruktion sorgt für eine langlebige Montagefläche und ein ordentliches Erscheinungsbild im Rack. Die Kompatibilität mit den Faserkategorien OM3, OM4 und OS2 ermöglicht den Einsatz in Multimode- und Singlemode-Netzwerken. Die Abmessungen des Panels passen zu gängigen Rack- und Spleißbox-Installationen und vereinfachen die Integration.

Geeignet für

• Spleißboxen mit rückseitigem oder frontseitigem Zugang, die SC-Duplex-Terminierungen benötigen
• Rechenzentrums-Patch- und Glasfaserverteiler-Panels
• Telekommunikations-Racks mit 1U verfügbarem Platz
• Installationen mit OM3-, OM4-Multimode- oder OS2-Singlemode-Fasern

Technische Daten

• Hersteller: EFB Elektronik
• Modell / MPN: SB-FP-12SC-D-V-OM4
• EAN: 4049759258566
• Rackmontage: 19", 1U
• Adaptertyp: 12 × SC-Duplex
• Faserkategorien: OM3, OM4, OS2
• Farbe: Grau
• Abmessungen (B×H×T): 432 × 43,5 × 13 mm

Verwendung

Installieren Sie das Panel mit geeigneten Rackschrauben in einem standardmäßigen 19-Zoll-Rackplatz mit 1U Höhe. Setzen Sie die SC-Duplex-Adapter in die Panel-Ausschnitte ein, falls sie nicht vorinstalliert sind, und führen und sichern Sie dann die internen Faserspleiße oder Pigtails in der Spleißbox. Terminieren Sie Patchkabel an den frontseitigen SC-Duplex-Steckverbindern für den Frontpanel-Zugang. Achten Sie auf ordnungsgemäße Faserbiegeradien und Zugentlastung beim Verlegen der Kabel, um die Verbindungsleistung zu erhalten.

Empfehlungen

Verwenden Sie dieses Frontpanel mit kompatiblen SC-Duplex-Adaptern und halten Sie sich an die üblichen Verfahren zur Faserhandhabung: Vermeiden Sie scharfe Biegungen, halten Sie die Steckverbinder sauber und überprüfen Sie die Übereinstimmung der Faserkategorie (OM3/OM4 für Multimode, OS2 für Singlemode) zwischen Patchkabeln und installierten Kabeln.
