Patchpanel-Zubehör Telegärtner J00060A0071

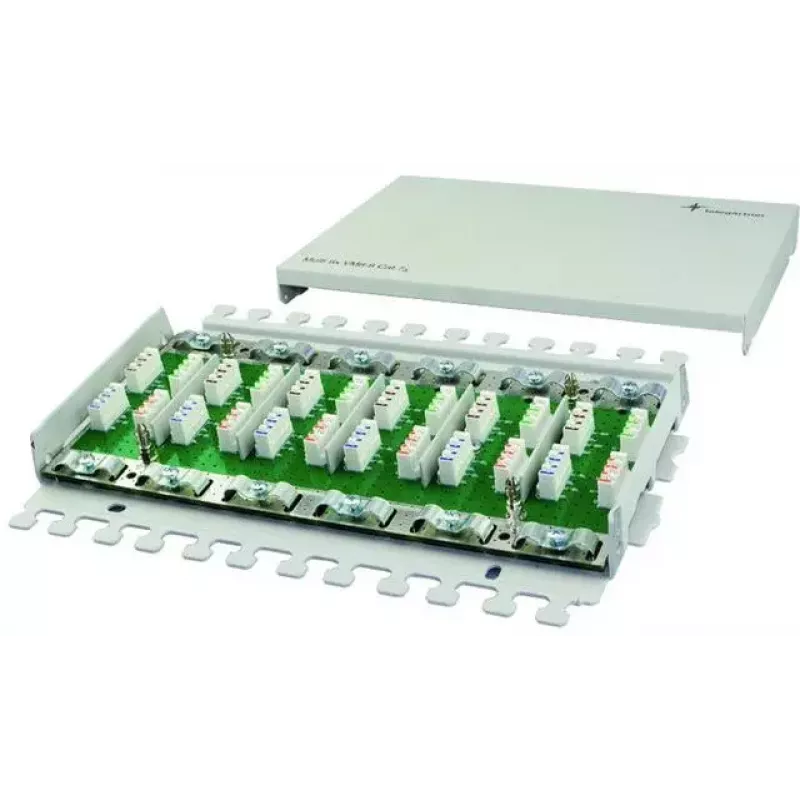

Das Telegärtner VM 8-8 Modul (Zubehörmodell J00060A0071) dient zum Verbinden und Verlängern von geschirmten und ungeschirmten Twisted-Pair-Installationskabeln (Cat.5e/Cat.6/Cat.6A/Cat.7/Cat.7A) an Übergabe- oder Konsolidierungspunkten, für Kabelverlängerungen, Reparaturen beschädigter Kabel und Kabelumverlegungen. Für Cat.7A-Anwendungen ist das Zubehör mit Standard-Installations- und Patchkabeln kompatibel und soll durch die dauerhafte Verbindung mehrerer Kabelsegmente ohne nennenswerte Übertragungsverluste Umverlegungen minimieren.

Vorteile

Das Modul verwendet LSA-Plus-Klemmen auf einer gemeinsamen Platine und unterstützt die Farbcodierung nach EIA/TIA 568A und 568B, wodurch der Anschluss von 4-paarigen geschirmten oder ungeschirmten Kabeln von AWG 27–22 möglich ist. Die Paare können ohne Aufdrillen zur Klemme geführt werden, während Schraubklemmen auf der Platine einen sicheren Schirmkontakt gewährleisten. Das Design erlaubt variable Kabelzuführungsrichtungen, eine werkzeuglose Montage der Edelstahl-Schirmabdeckung bei Rack- und Wandmontagevarianten und bietet einen Potenzialausgleich direkt auf der Platine (M4-Schraube). Die EMV-Verträglichkeit ist gemäß DIN EN 61000-6-1 und 61000-6-2 gegeben.

Geeignet für

• Übergabe-/Konsolidierungspunkte in strukturierter Verkabelung
• Kabelverlängerungen und -umverlegungen
• Reparatur beschädigter Twisted-Pair-Installationskabel
• Professionelle Cat.7A-Netzwerkinstallationen mit Schirmanforderungen

Wichtige Spezifikationen

• Modell: Telegärtner J00060A0071 (VM 8-8 Modul)
• Kompatible Kabelkategorien: Cat.5e / Cat.6 / Cat.6A / Cat.7 / Cat.7A
• Anschlusstechnik: LSA Plus auf Platine, Farbcodierung EIA/TIA 568A und 568B
• Leiterquerschnitt: AWG 27–22 (4-paarig geschirmt/ungeschirmt)
• Maximale dauerhafte Verbindungen: bis zu 12 eingehende und 12 ausgehende 8-adrige Kabel (abhängig vom Modultyp)
• Schirmkontakt: Schraubklemmen auf Platine; Potenzialausgleichsoption M4-Schraube
• EMV: DIN EN 61000-6-1 und 61000-6-2
• GehäVerwendung: Wandgehäuse pulverbeschichtetes Stahlblech RAL7035 lichtgrau (andere Versionen: Aufputz, 19" Rack)

Verwendung

Montieren Sie das VM 8-8 Modul im ausgewählten Gehäuse (Aufputz, Wand oder 19" Rack) und führen Sie die eingehenden und ausgehenden Kabel entsprechend der gewählten Version: Aufputz-AP erlaubt Kabelzuführung in gleicher Richtung, während Aufputz-, 19"- und Basisversionen um 180° versetzte Kabelwege haben. Entfernen Sie den Außenmantel wie erforderlich, führen Sie jedes Paar ohne übermäßiges Aufdrillen direkt zur LSA-Plus-Klemme und legen Sie es mit dem LSA-Werkzeug auf. Bei geschirmten Kabeln befestigen Sie den Schirm an den Schraubklemmen der Platine und ziehen Sie, falls erforderlich, die M4-Potenzialausgleichsschraube an, um eine Schutzerdeverbindung herzustellen. Verwenden Sie handelsübliche Kabelbinder zur Zugentlastung, wo angebracht.

Empfehlungen

Verwenden Sie das Modul mit kompatiblen geschirmten Cat.7A-Installations- und Patchkabeln, halten Sie sich an die Verdrahtungsschemata EIA/TIA 568 und überprüfen Sie nach der Installation Durchgang und Schirmung mit geeigneten Testern, um die spezifizierten Übertragungseigenschaften zu erhalten.
