Patchcord Extralink SC/UPC‑SC/UPC Singlemode Simplex 3 mm, 10 m

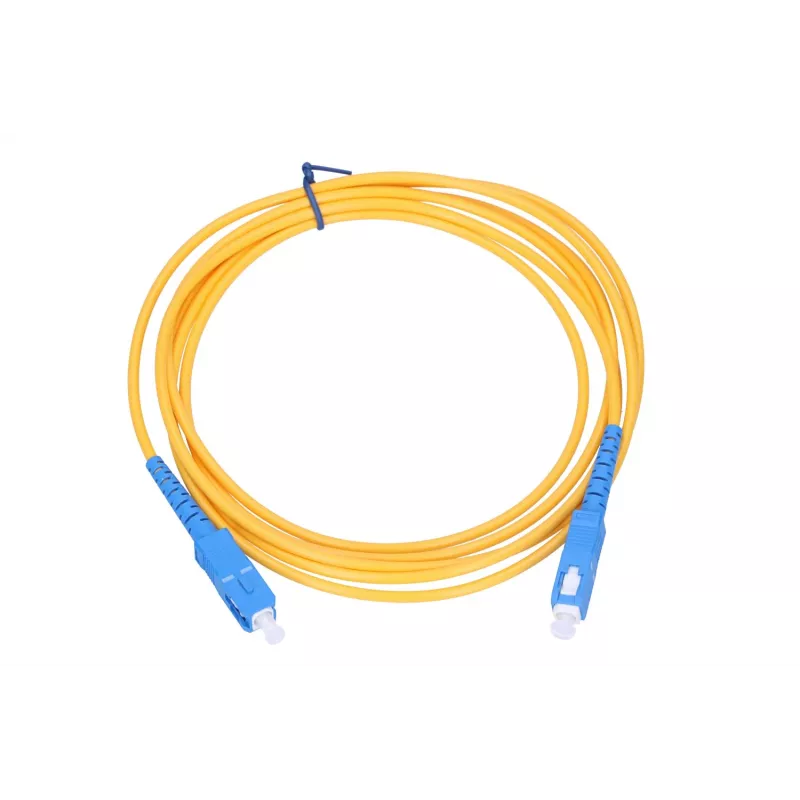

Extralink Patchcord SC/UPC‑SC/UPC Singlemode Simplex 3 mm, 10 m ist ein Singlemode-Glasfaser-Patchkabel für optische Netzwerkverbindungen. Das Kabel verwendet eine G.657.A1 FTTH-Faser mit einem Außendurchmesser von 3 mm und einer Länge von 10 m, beidseitig abgeschlossen mit SC/UPC-Steckern. Der gelbe Mantel kennzeichnet es als Singlemode und stellt eine sichtbare, flexible Verbindung bereit, die für GPON/FTTH-Installationen, Geräteanschlüsse und den Einsatz in Patchpanels geeignet ist.

Vorteile

Das Patchcord bietet eine geringe Einfügedämpfung und gleichbleibende Rückflussdämpfungswerte, wie sie für SC/UPC-Abschlüsse typisch sind, und gewährleistet eine zuverlässige Singlemode-Signalübertragung. Die G.657.A1-Faserspezifikation verbessert das Biegeverhalten bei Installationen mit begrenztem Platz für die Kabelführung. Der 3-mm-Mantel vereint Flexibilität und Robustheit für wiederholte Handhabung und sichere Verlegung in Racks oder Gehäusen.

Geeignet für

• GPON/FTTH-Teilnehmeranschlüsse zwischen OLT- und ONU/ONT-Geräten
• Verbindung optischer Geräte wie Switches, Medienkonverter und optische Transceiver
• Patchpanel- und Spleißgehäuseverkabelung in Telekommunikations- und Rechenzentrums-Racks
• Feld- oder Labortests, bei denen eine 10 m lange Singlemode-Verbindung benötigt wird

Wichtige Spezifikationen

• Fasertyp: Singlemode G.657.A1
• Steckertyp: SC/UPC auf SC/UPC (Simplex)
• Kabeldurchmesser: 3 mm
• Länge: 10 m
• Mantelfarbe: Gelb
• Anwendung: FTTH, GPON, optische Geräteverbindungen

Verwendung

Überprüfen Sie die Stecker und stellen Sie sicher, dass die Endflächen vor dem Einstecken sauber sind. Führen Sie das Patchcord entlang der Kabelmanagementwege und vermeiden Sie enge Biegungen und scharfe Kanten; die G.657.A1-Faser verträgt engere Radien als Standard-Singlemode, dennoch sollten die üblichen Biegeradien eingehalten werden. Richten Sie die SC-Stecker auf die entsprechenden SC-Buchsen aus und stecken Sie sie ein, bis sie einrasten oder fest sitzen. Drücken Sie beim Trennen die Steckerverriegelung und ziehen Sie sie gerade heraus; vermeiden Sie Drehbewegungen, die die Faser belasten könnten.

Empfehlungen

Für eine optimale Leistung reinigen Sie die Steckerendflächen vor der Verwendung mit geeigneten Faserreinigungswerkzeugen und führen Sie nach der Installation Einfügedämpfungsprüfungen durch. Lagern Sie Ersatz-Patchcords lose gewickelt und vor Staub und mechanischen Beschädigungen geschützt. Verwenden Sie das Patchcord mit 3-mm-Mantel für allgemeine Patchverbindungen und die G.657.A1-Faser, wenn die Kabelführung engere Biegungen erfordert.
